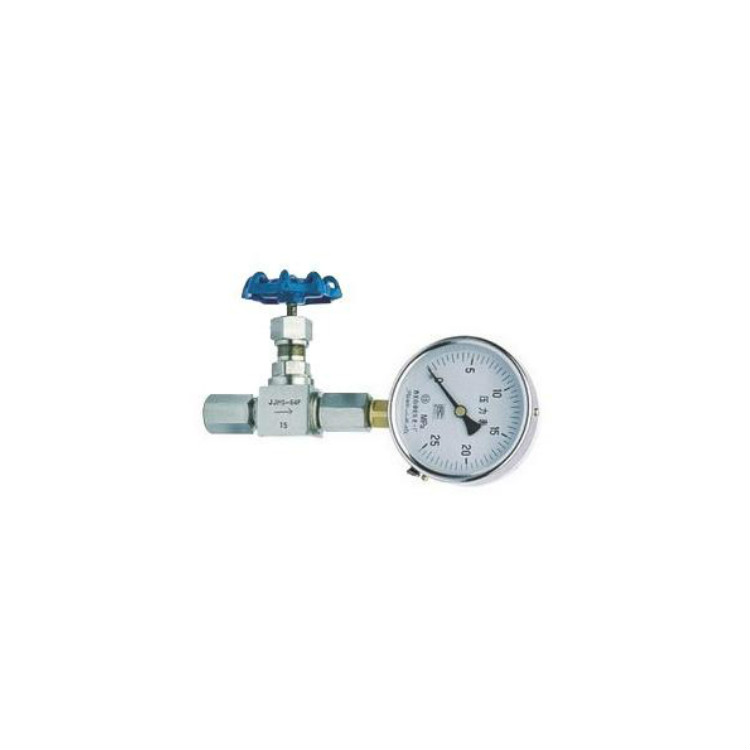

 JJM8-1.6/32P型壓力表針形閥 外形尺寸圖 主要零件材料
零件名稱
Part name | 閥體、閥蓋、螺栓
BODY、Bonnet,
Bonnet bolt | 閥桿、閥瓣、密封圈
Stem、Disc, Gasket | 填料
Packing | 墊片
Gasket | 手輪
Hand wheel | | JJM8-160P-DN5 | 鉻鎳不銹鋼
Cr,Ni Stainless steel | 不銹鋼
Stainless steel | 聚四氟乙稀、
柔性石墨
PTEF,
Soft graphite | 橡膠石棉板
Latex asbestos | 優質碳鋼
High grade
carbon steel |
主要性能規范
型號
Type | 公稱壓力（MPa）
Nominal Pressure | 試驗壓力PS（MPa）Test pressure | 工作壓力（MPa）Working Pressure | 工作溫度(℃)
Working Temperature | 適用介質
Suitable | 殼體
（MPa）Shell | 密封
（液）
Seal | 密封
（氣）Seal | | JJM8-160p-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等Petroleum gas Water,Asic,Steam, Oil etc. | | C≤425℃ |
主要外型及連接尺寸
型號
Type | 公稱直徑DN(mm)
Nominal diameter | 尺寸 Dimensions | 重量
eight | | L | L1 | Do | H | H1 | M1 | M2 | | JJM8-160 | 5 | 116 | 85 | 65 | 116 | 128 | M20×1.5左 | M20×1.5右 | 1.0 |
