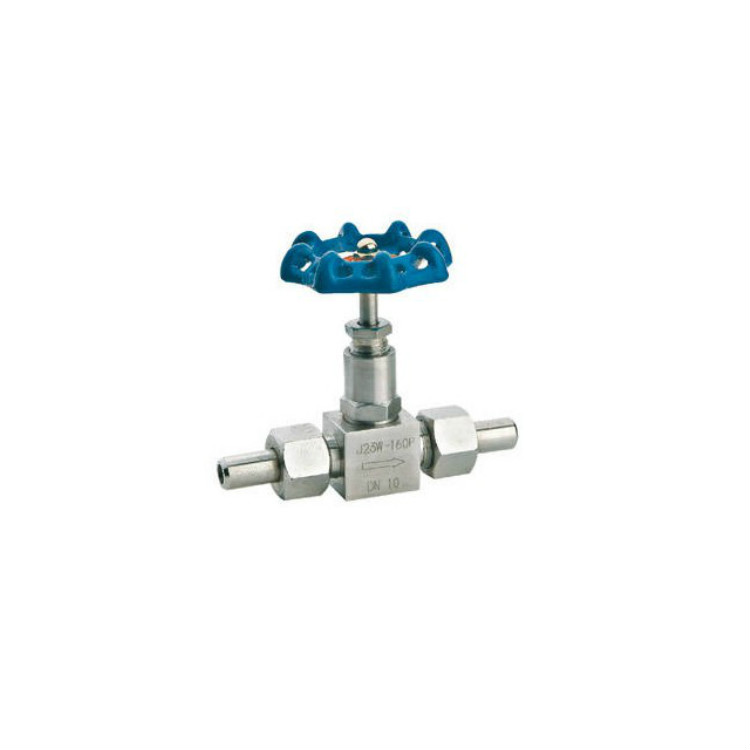

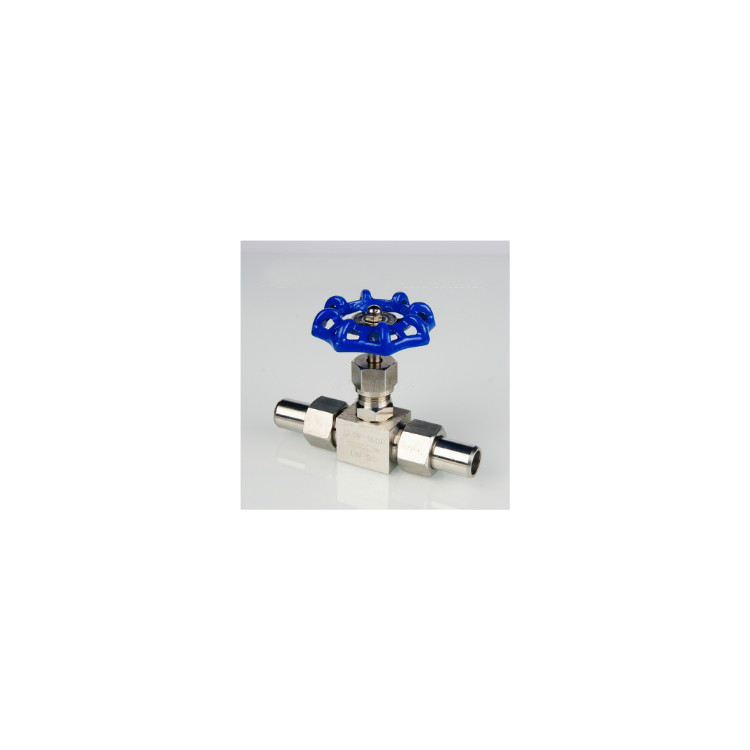

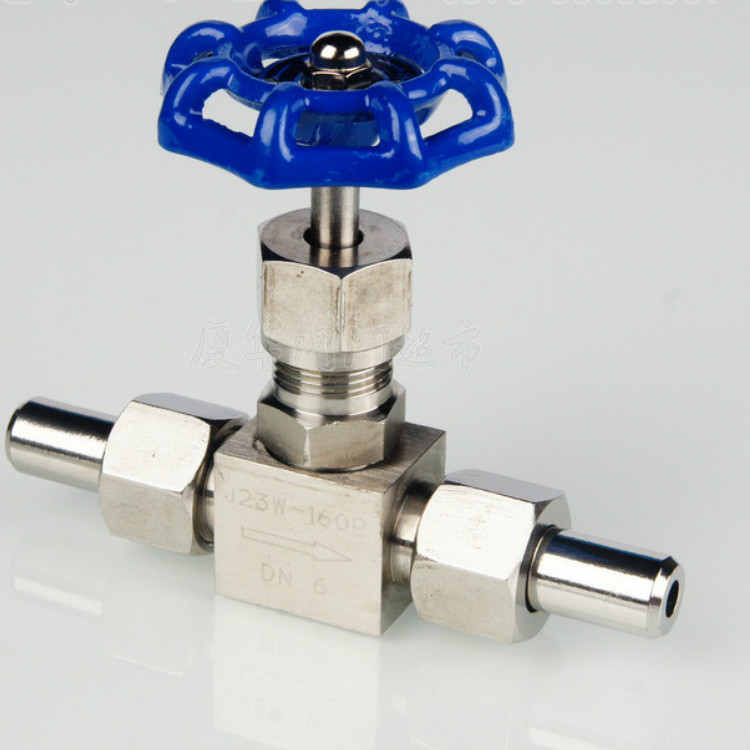

J23W-160P外螺紋高壓針形閥產品概述：
針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。
儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
任何閥門的作用都是為了切斷流體.根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥蝶閥,針型閥等等。
針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體。
介質的密封，針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。
適用介質：水、油品、蒸汽、石油氣等
公稱通徑：6~40mm
工作壓力：1.6～32.0MPa
適用溫度：-20℃～570℃
材料：20#?1Cr18Ni9Ti?304?316?316L?12Cr1Mov等
主要零件材料/Materials of main parts
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
2 | 平墊圈Plain washer | PTFE RTFE |
3 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
7 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公稱通徑 DN Nominal bore | M | ø | L1 | L | H | D0 |
J23W/H-1 | DN6 | M20*1.5 | ø14 | 66 | 140 | 96 | 63 |
J23W/H-2 | DN10 | M24*1.5 | ø18 | 78 | 160 | 115 | 78 |
J23W/H-3 | DN15 | M30*2 | ø22 | 94 | 180 | 122 | 100 |
J23W/H-4 | DN20 | M36*2 | ø28 | 108 | 220 | 156 | 110 |
J23W/H-5 | DN25 | M39*2 | ø33 | 110 | 230 | 170 | 140 |
作用：開啟或切斷管道中的流體介質
適用介質：水、油品、蒸汽、石油氣等。
應用：針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。
儀表針型閥是儀表測量管路系統中重要組成部分。
優點：針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者
液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。
J23W-160P外螺紋高壓針形閥結構圖:
