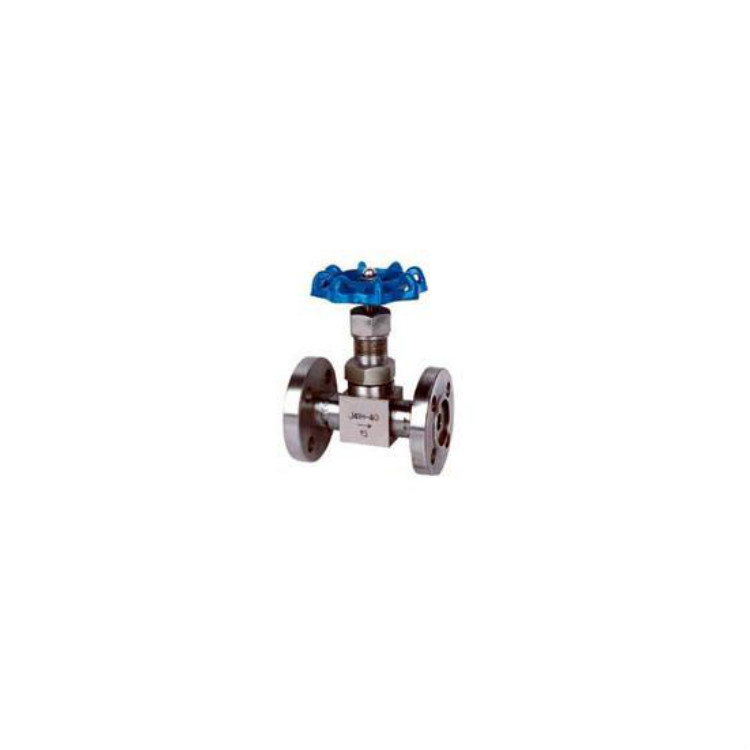

貨號 :EN4-11 性能規(guī)范 J43W/H法蘭針形閥設計制造:GB/T12224-1989,GB/T12235-1989,連接形式:法蘭連接,結構特征:錐面密封;上螺紋閥桿,閥門檢驗和試驗:GB/T13927-1992。 試驗標準(單位Unit:MPa) 試驗項目TESTITEM | 壓力值PRESSURE VALVE | 公稱壓力 Nominal Pressure | 2.5 | 殼體試驗 Shell Test | 3.7 | 密封試驗 Test | 2.75 | 氣壓試驗 Air Pressure Test | 0.9 | 適用溫度 Suitable Temperatue | ≤180℃ | 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型號與零部件材質 型號 TYPE | 閥體 BODY | 接頭 TIE-IN | 閥桿 VALVE HANDLE | 螺帽 SCREW CAP | 填料 PACKING | J43H-25 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 Leslble graphite | J43W-25P | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 Leslble graphite | J43W-25R | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟 Leslble graphite |

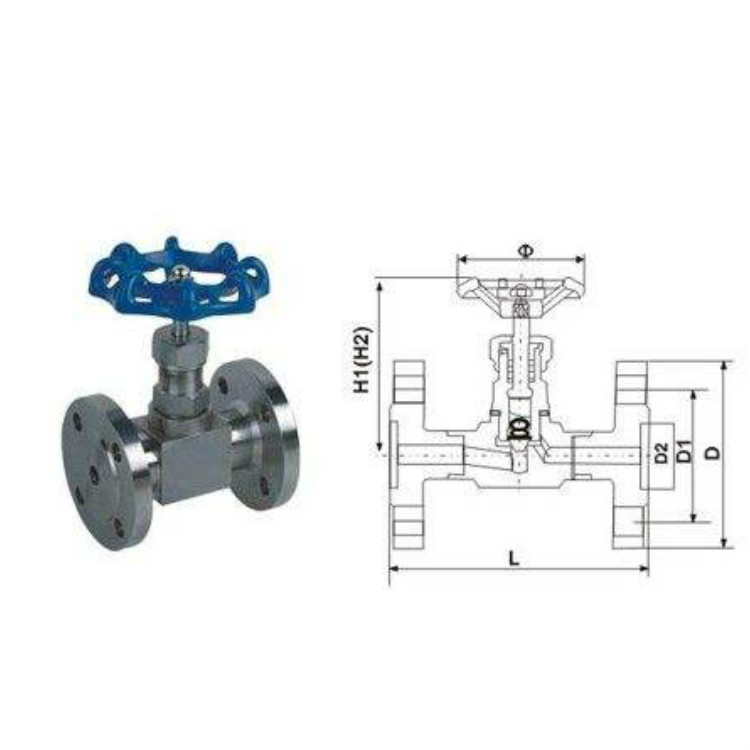

外型與連接尺寸 規(guī)格 SPECIF ICATION | A | L | H | Do | DN10 | 90 | 130 | 90 | 60 | DN15 | 92 | 122 | 90 | 60 | DN20 | 105 | 150 | 105 | 80 | DN25 | 115 | 150 | 120 | 100 |
