JJM1-1.6(32)P型不銹鋼針型儀表閥產品概述:一、產品[針型閥]的詳細資料:
產品型號:JJM1-1.6(32)P型
產品名稱:針型閥
二、主要零件材料:
零件名稱 Part name | 閥桿、閥蓋、螺栓 Body、Bonnet、Bolt | 閥桿、閥瓣、密封墊Stem、Disc、Gasket | 填料 Packing | 墊片Gasket | 手輪Handwheel |
JJM1-160-DN5 | 鉻鎳不銹鋼 Cr. Ni Stainless steel | 不銹鋼 Stainless stee | 聚四氟乙稀,柔性石墨 PTFE,Soft graphite | 橡膠石棉板 Latex asbestos | 優質碳鋼High grade carbon steel |
三、主要性能規范:
型號 Type | 公稱壓力PN Mpa | 試驗壓力PS(Mpa)_Test pressure | 工作壓力(Mpa) Working pressure | 工作溫度(OC) Working temps. | 適用介質Applicable medium |
殼體 Shell | 密封(液)Seal | 密封(氣)Seal |
JJM1-160-DN5 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540OC | 液化石油氣水,酸,蒸汽,油品等 Petroleum gas Water,As,Steam,Oil,etc. |
C≤425 OC |
四、不銹鋼針型儀表閥主要外形及連接尺寸:
型號 Type | 公稱直徑DN(mm) | 尺寸 Dimension | 重量Weight |
L1 | Do | L2 | H | H1 | L3 | M2 | M1 |
JJM1-160 | 5 | 116 | 65 | 85 | 98 | 105 | 40 | M20×1.5 | M20×1.5左 | 1.0 |
|

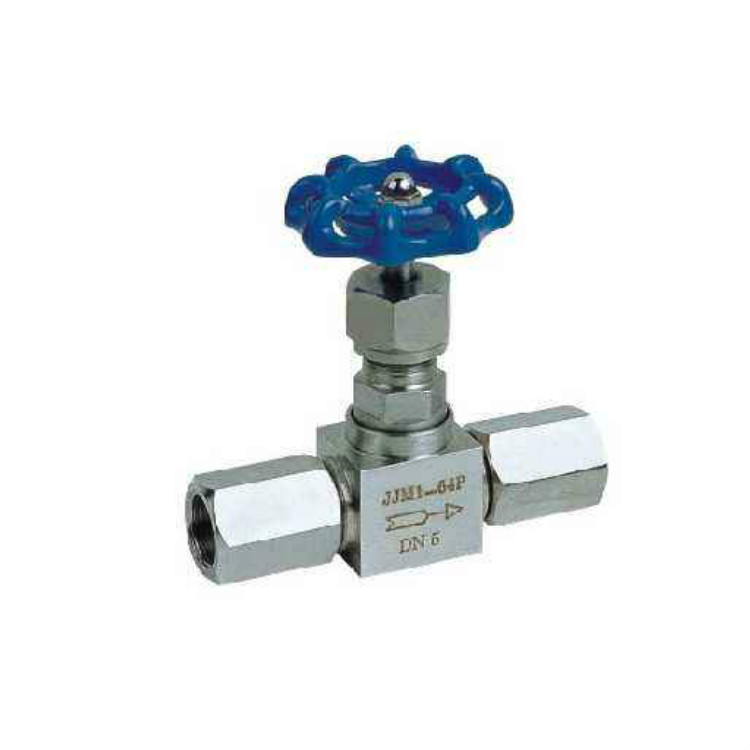

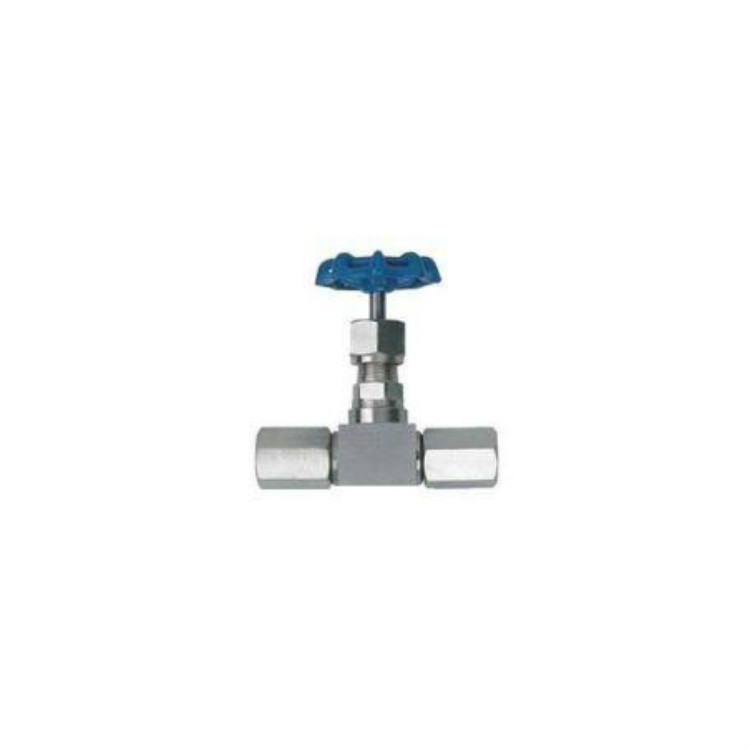

JJM1-1.6(32)P型不銹鋼針型儀表閥結構圖:
