【產品用途】
800X 壓差旁通平衡閥用于空調系統供回水之間以平衡壓差的閥門，可提高系統的利用率，保持壓差的準確恒定值，并可最大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X 壓差旁通平衡閥優越于其它平衡閥，它不需其它執行機械，完全靠介質自身的壓力差來達到系統平衡之功能，節約能源及安裝場地空間。
主要外形和連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 203 | 216 | 241 | 292 | 330 | 350 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
| H | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |

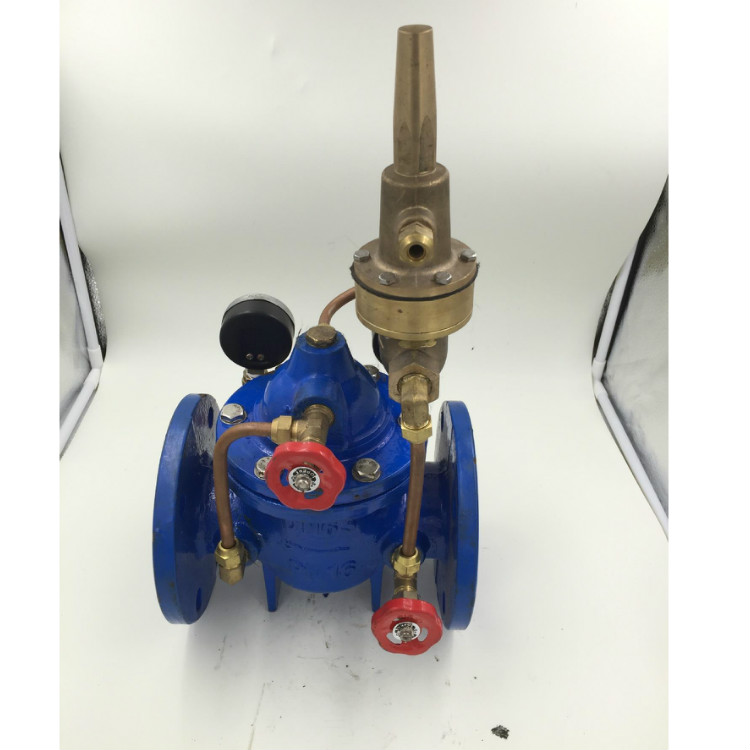

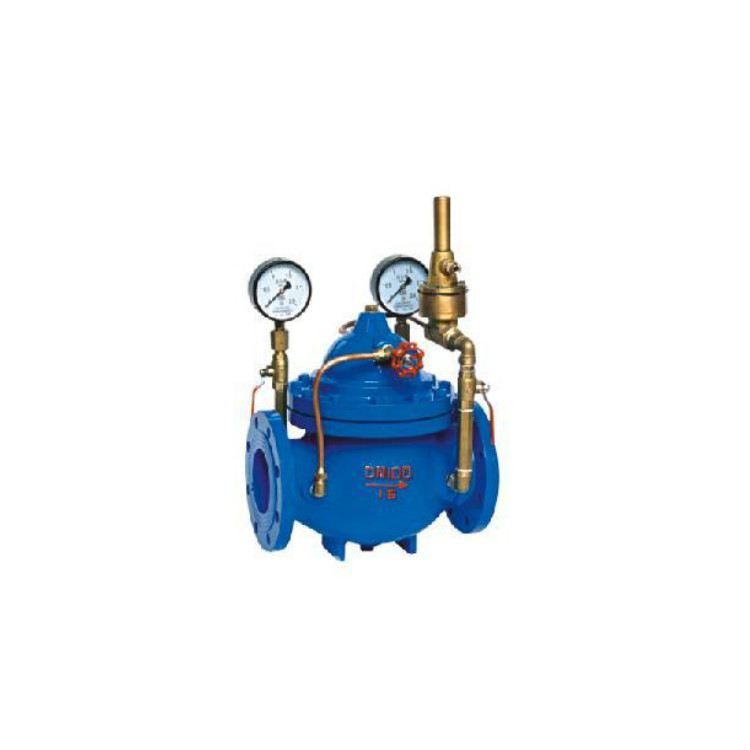

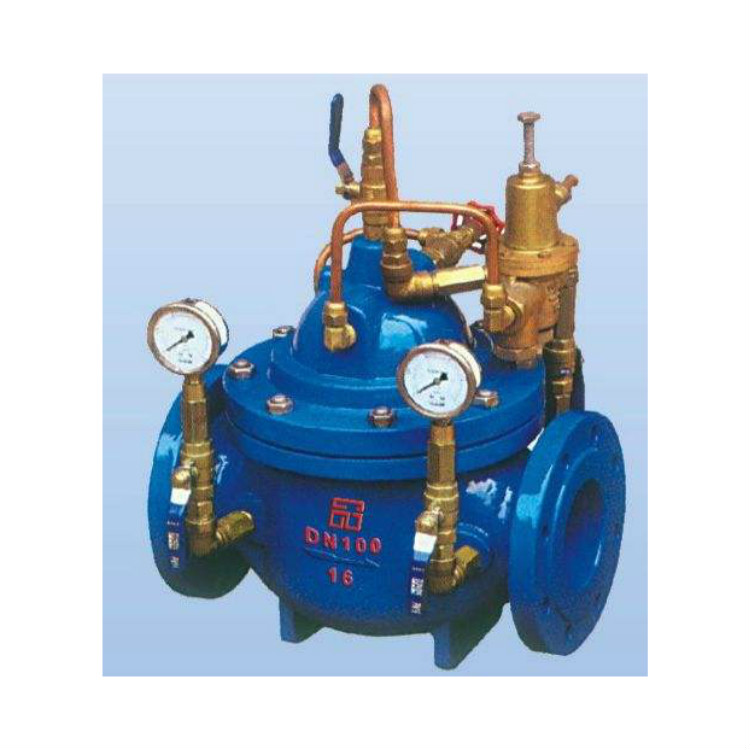

【結構圖片】
【安裝示意圖】
