【產品用途】
400X(L741X)型 PN10~PN25 流量控制閥是一種采用高精度先導方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當減低,即使主閥上游的壓力發生變化,也不會影響主閥下游的流量。
【產品特點】
1、本產品一改常規節流閥使用孔板或純機械的減小流域面積的原理,利用相關導閥,最大限度地減小能量在節流過程中的損失
2、本產品控制靈敏度高,安全可靠,調試簡便,使用壽命長
【性能參數】
型號 | 400X-10 | 400X -16 | 400X -25 |
工作壓力(MPa) | 1.0 | 1.6 | 2.5 |
適用溫度(℃) | 0~80 |
適用介質 | 水 |
材料 | 閥體、閥蓋 | 鑄鐵 |
閥桿 | 鉻不銹鋼 |
閥座、閥盤 | 青銅 |
膜片 | 丁晴橡膠 |
主要外形和連接尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

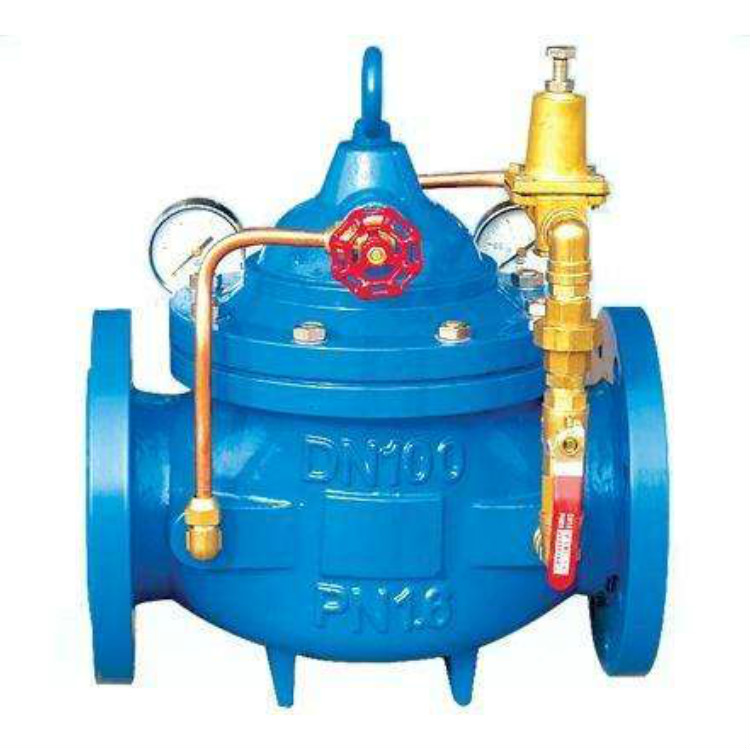

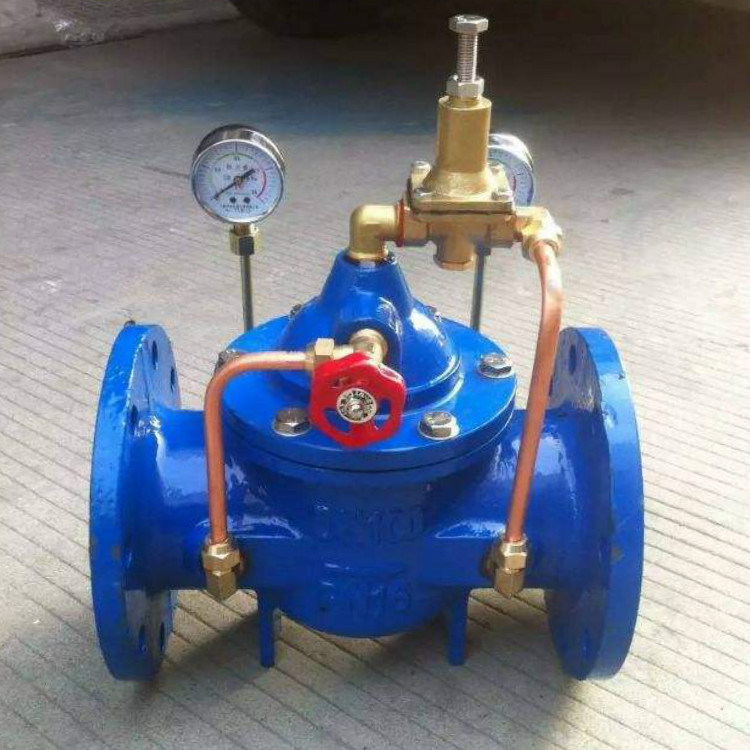

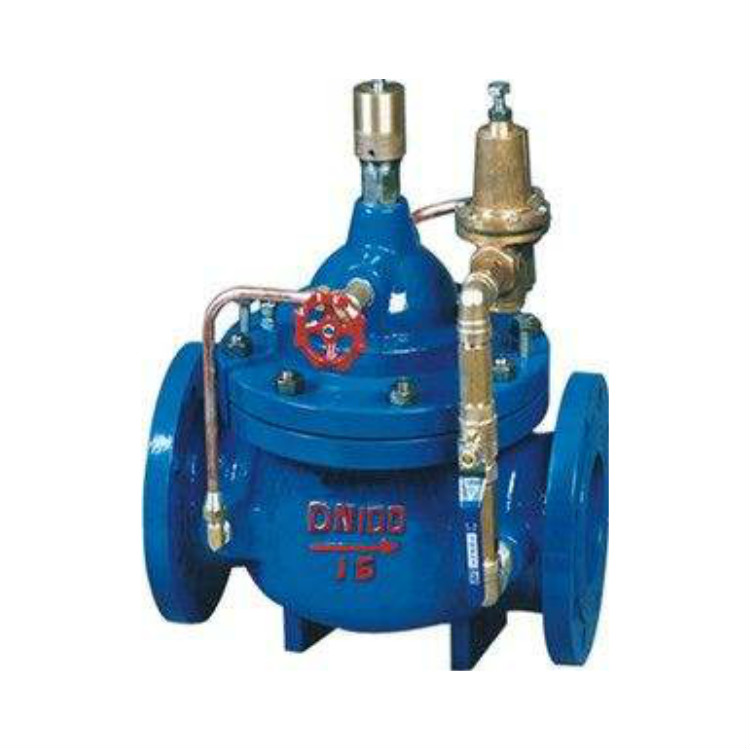

【結構圖片】
【安裝示意圖】
