【產品用途】
700X 型 PN10~PN25 水泵控制閥安裝于水泵出水口處,在水泵停止運轉前,先行關閉主要閥到90%左右,當水泵停止運轉時,再次關閉剩余的10%,可有效地保護水泵,防止水錘、水擊聲以及水泵倒轉。
【產品特點】
1、水泵控制閥呈流線型設計,通過電磁閥的導控實現準確的啟閉,使用安全可靠,有效地防止水錘河水擊聲
2、防止泵出的水回流,有效地保護水泵,免受回流的沖擊而產生反轉
3、使用壽命長,安裝、維修方便
4、適用于工礦、企業、高層建筑中由水泵直接供水及生活用水管網系統
【性能參數】
型號 | 700X-10 | 700X-16 | 700X-25 |
工作壓力(MPa) | 1.0 | 1.6 | 2.5 |
適用溫度(℃) | 0~80 |
適用介質 | 水 |
材料 | 閥體、閥蓋 | 鑄鐵 |
閥桿 | 鉻不銹鋼 |
閥座、閥盤 | 青銅 |
膜片 | 丁晴橡膠 |
主要外形和連接尺寸
DN | 80 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
H | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

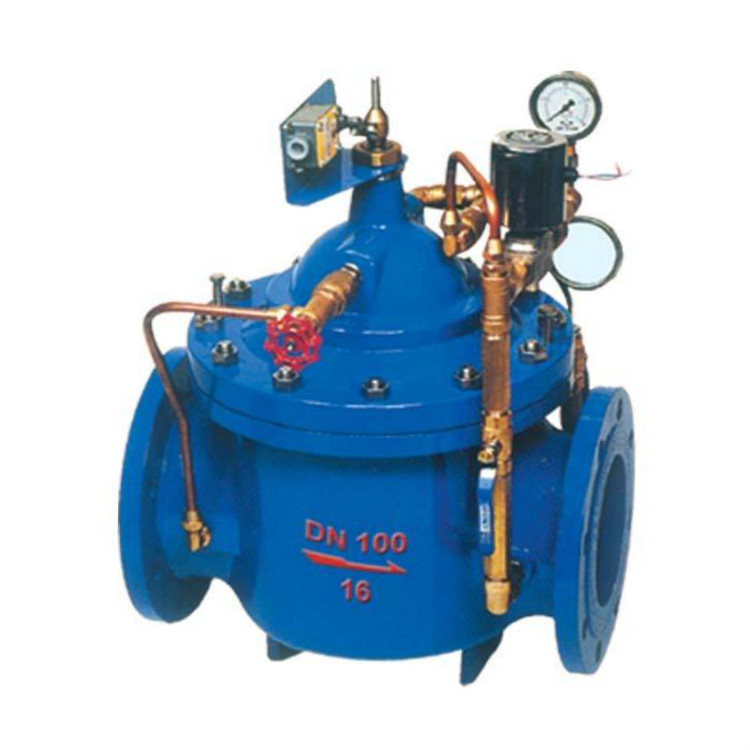

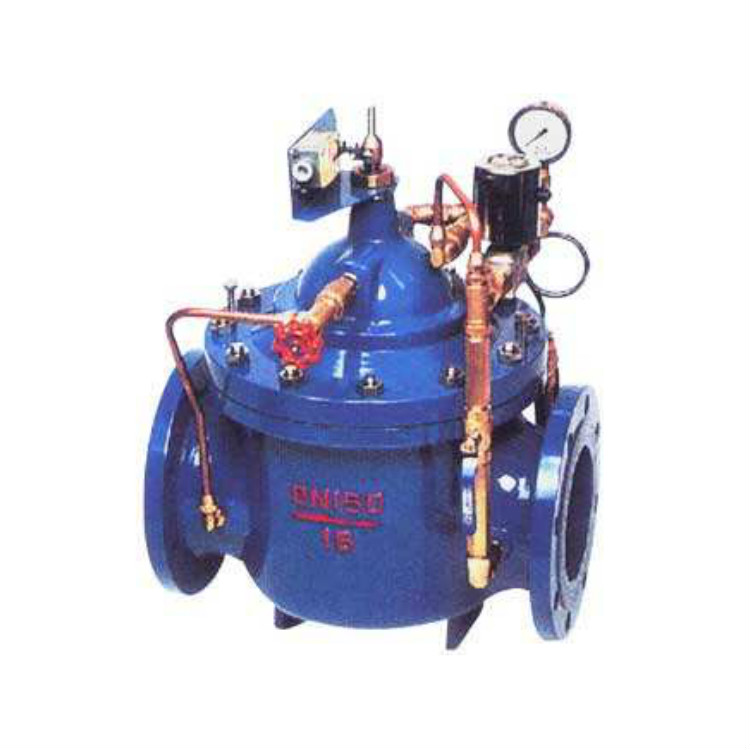

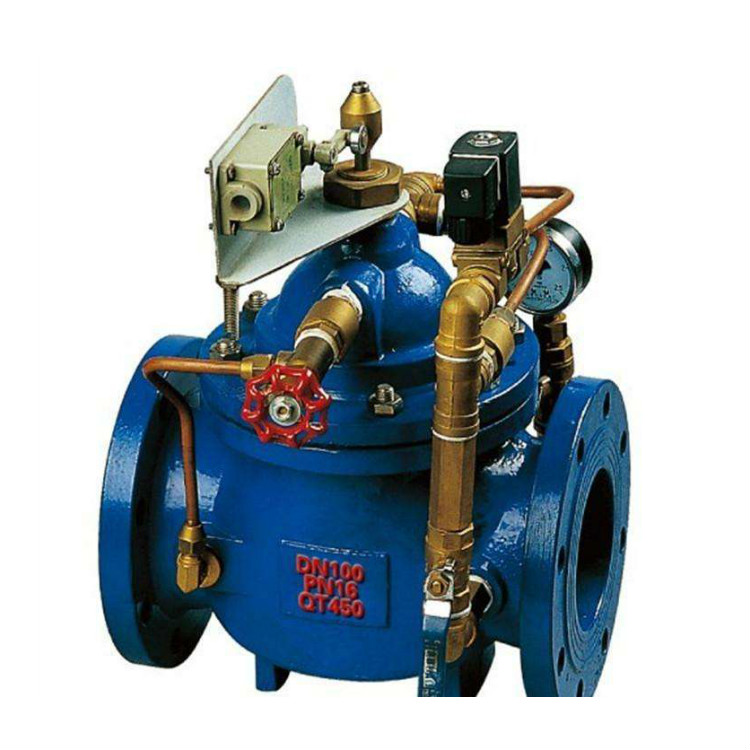

【結構圖片】
【安裝示意圖】
