【產品用途】
DJ900X 型 PN10~PN25 緊急關閉閥是一種用于消防用水與生活用水并聯的供水系統中,用來調配供水方向的閥門。當火災發生時,消防急需大量用水,緊急關閉閥立即切斷生活用水,確保足夠的消防用水:當消防停止用水壓力減小時,閥門自動打開,呈常開狀態,恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網,大大地節約了建設成本和用水量。
【性能參數】
型號 | 900X-10 | 900X-16 | 900X-25 |
工作壓力(MPa) | 1.0 | 1.6 | 2.5 |
適用溫度(℃) | 0~80 |
適用介質 | 水 |
材料 | 閥體、閥蓋 | 鑄鐵球鐵 |
閥桿 | 鉻不銹鋼 |
閥座、閥盤 | 鉻不銹鋼 |
膜片 | 丁晴橡膠 |
主要外形和連接尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 576 | 570 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |

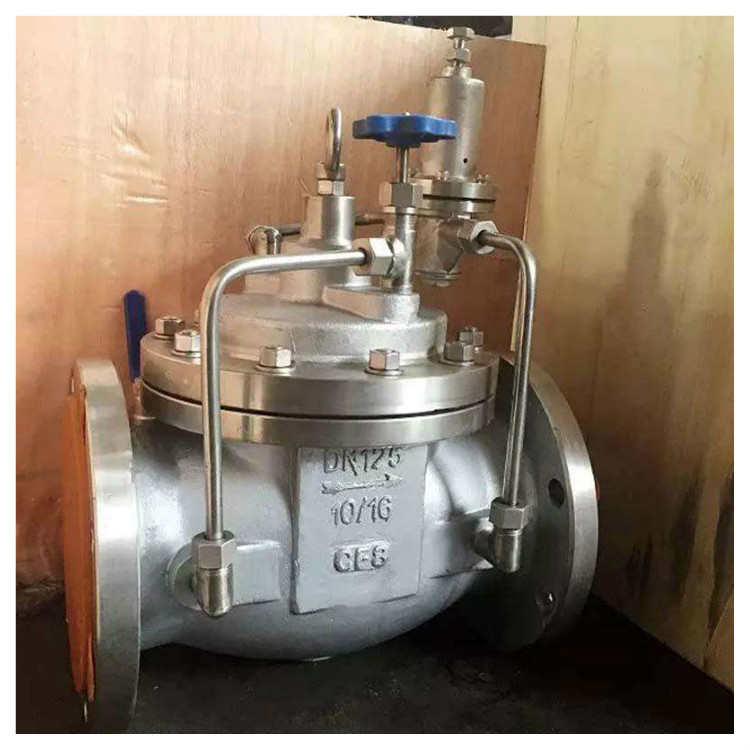

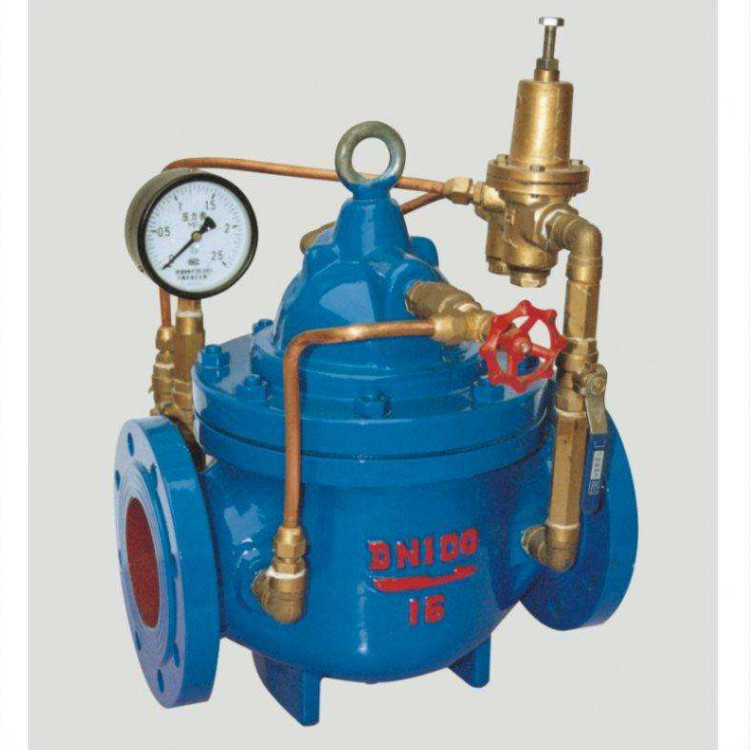

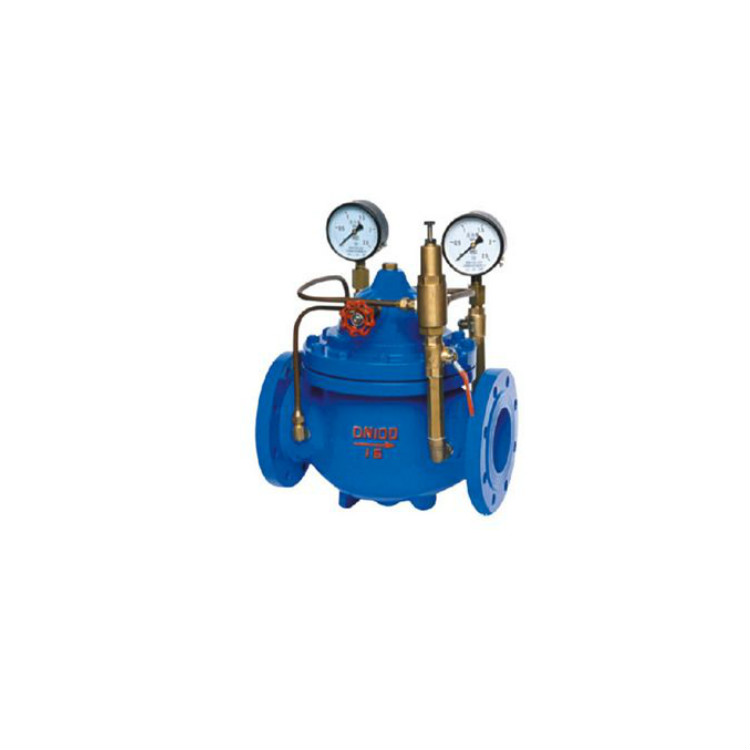

【結構圖片】
【安裝示意圖】
