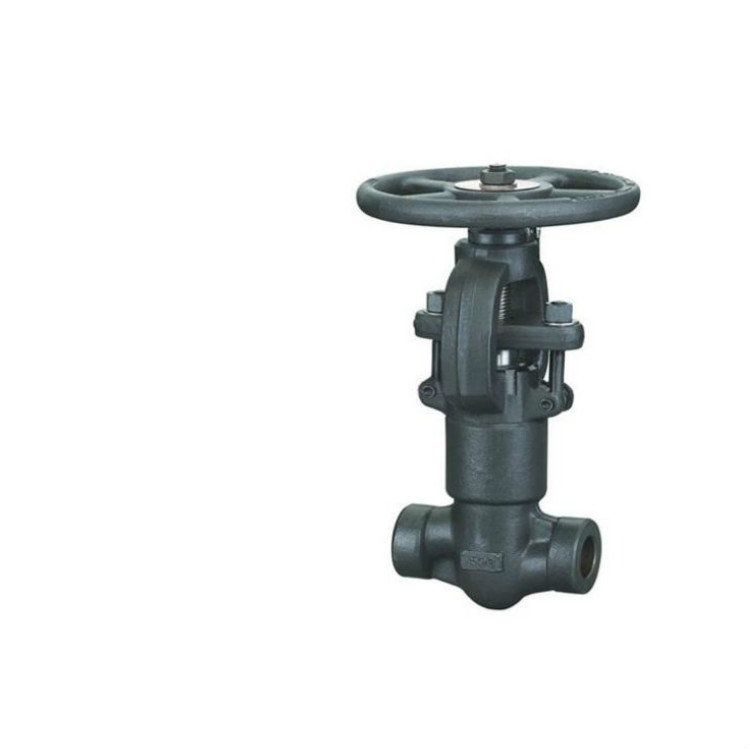

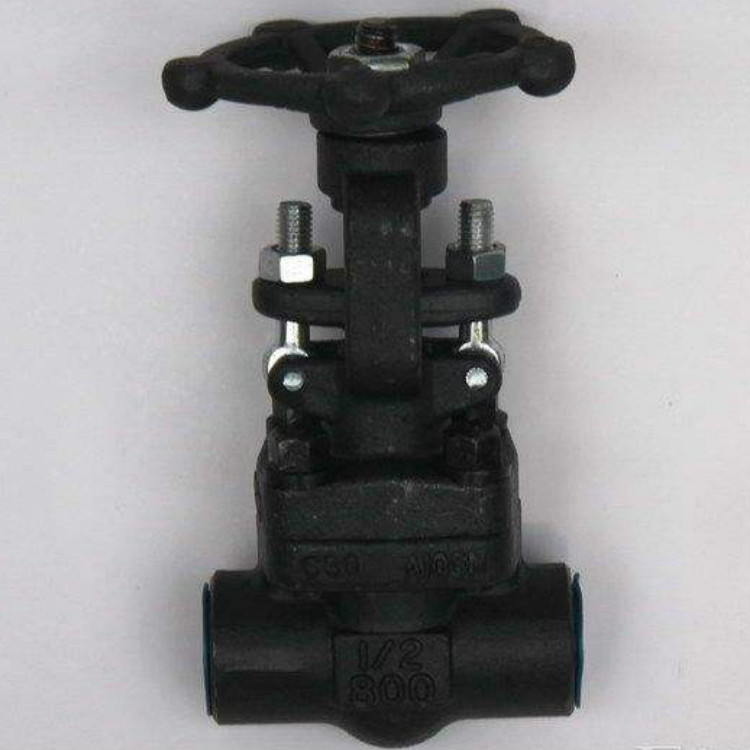

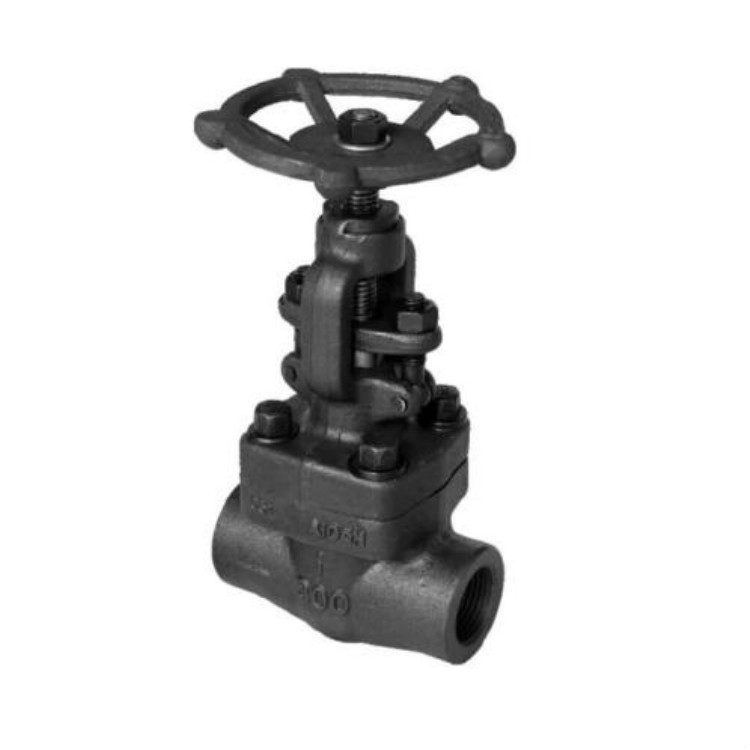

J61Y鍛鋼焊接截止閥


【產品用途】

j61y、j61h鍛鋼截止閥系列產品不僅適用于中低壓,而且適用于高壓,在石油、化工、制藥、化肥、電力行業等各種的工況上,起著截斷或接通調節管路的介質。

【常見型號】

鍛鋼截止閥常見的型號有j11h、j11y、j41h、j41y、j61h、j61y等。

【閥門特點】

1、結構緊湊、造型美觀、縮徑流道,結構特征:B.B或W.B。

2、密封面采用合金鋼或硬質合金,密封副材料配對合理,使用壽命長。

3、閥瓣為圓錐形,閥桿設有倒密封,密封性好。閥桿表面經氮化處理,具有良好的抗腐蝕性、抗摩擦性。填料采用柔性石墨,密封可靠,操作靈活,啟閉力矩小。

4、可選用各種配管標準及連接形式(如:承插焊、對焊、螺紋連接)。

【執行標準】

設計標準采用ASME B 16.34、BS 5352;

結構長度標準采用ASME B16.10;

連接法蘭則采用ASME B16.5;

螺紋端則采用ASME B1.20.1;

承插焊端則采用ASME B 16.5、ASME B16.11;

試驗和檢驗標準則采用API 598、BS 6755;

【性能參數】

工作壓力(MPa)1.6~42.0 (Calss150-Calss2500)
口徑DN15-DN50 1/2″-2″
適用介質水、油、氣、醋酸類、硝酸類等其他介質
材料閥體A105  LF2 F11  F5 F304  F304L  F321 F316  F347  F316L
閥瓣A105  LF2 F11  F5 F304  F304L  F321 F316  F347  F316L
閥桿A105  LF2 F11  F5 F304  F304L  F321 F316  F347  F316L
密封面不銹鋼司太立合金

【結構示意圖】

鍛鋼截止閥結構示意圖

【外形尺寸】

J61Y、J61H鍛鋼截止閥外形尺寸圖1
J61Y、J61H鍛鋼截止閥外形尺寸圖2
J61Y、J61H鍛鋼截止閥外形尺寸圖3
J61Y、J61H鍛鋼截止閥外形尺寸圖4
