截止閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般不用于調節流量,使用的壓力、溫度范圍很大,但一般用于中、小口徑的管道。主要優點是:與閘閥相比結構簡單,制造與維修方便;密封面不易磨損、擦傷,密封性好,壽命較長;啟閉時閥瓣行程較短,閥門高度較小。缺點是:流體阻力大,啟閉時力矩大較費力,一般要求介質從下向上流動。
【詳細說明】
v主要材料:
主 要 零 件 材 料 適 用 工 況 | 閥體,閥蓋,閥瓣 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
密封面 | H(Cr13)或Y(硬質合金) | W(本體)或Y(硬質合金) |
閥桿及內件 | 1Cr13 | | |
填料 | 柔性石墨 |
墊片 | 高徑石墨 |
適用介質 | 水,蒸汽,油品 | 硝酸類等腐蝕性介質 | 硝酸類等腐蝕性介質 |
適用溫度 | <=425度 | <=200度 |

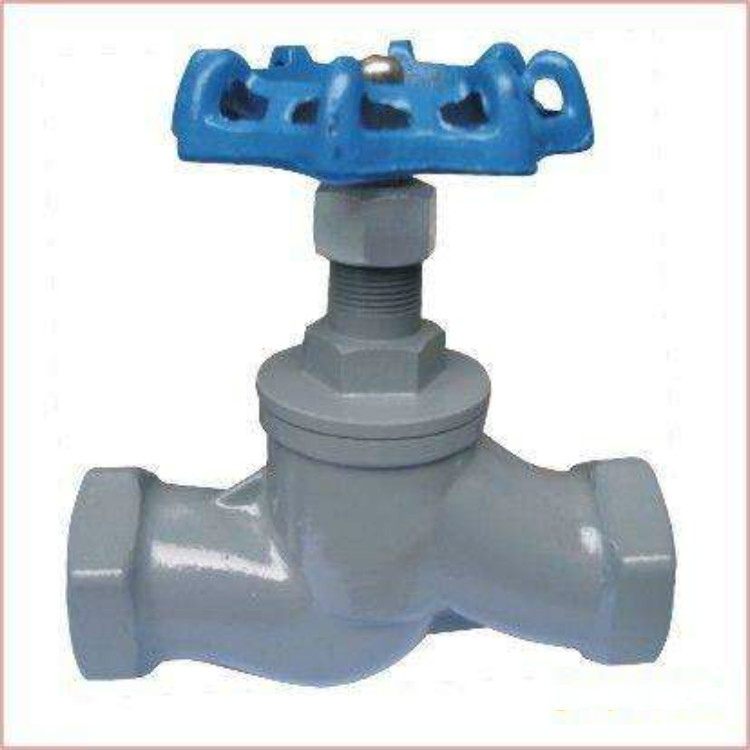

鑄鋼內螺紋截止閥J11H-16C技術參數:
公稱壓力 | 試驗壓力 |
殼體 | 密封液體 | 低壓密封(氣) | 適用介質 | 工作溫度 |
1.6 | 2.4 | 1.76 | 0.6 | 水 蒸汽 油品 | <=425 |
2.5 | 3.75 | 2.75 |
4.0 | 6.00 | 4.40 |
6.4 | 9.60 | 7.04 |
10.0 | 15.0 | 11.0 |
鑄鋼內螺紋截止閥J11H-16C主要連接尺寸:
DN(mm) | 管螺紋 G(”) | L | L1 | S | J11H-16、J11T-16 | J11H-40C |
H | H1 | Do | H | H1 | Do |
15 | 1/2 | 90 | 14 | 32 | 110 | 117 | 55 | 125 | 140 | 100 |
20 | 3/4 | 100 | 16 | 36 | 110 | 117 | 55 | 130 | 142 | 100 |
25 | 1 | 120 | 18 | 46 | 130 | 142 | 80 | 150 | 165 | 120 |
32 | 11/4 | 140 | 20 | 55 | 155 | 170 | 100 | 170 | 195 | 120 |
40 | 11/2 | 170 | 22 | 65 | 165 | 185 | 100 | 195 | 205 | 140 |
50 | 2 | 200 | 24 | 80 | 180 | 200 | 120 | 210 | 230 | 160 |
65 | 21/2 | 260 | 26 | 95 | 200 | 225 | 140 | 220 | 245 | 220 |
80 | 3 | 290 | 30 | 110 | 300 | 330 | 220 | 320 | 355 | 280 |
100 | 4 | 350 | 35 | 160 | 420 | 460 | 260 | 450 | 385 | 320 |
