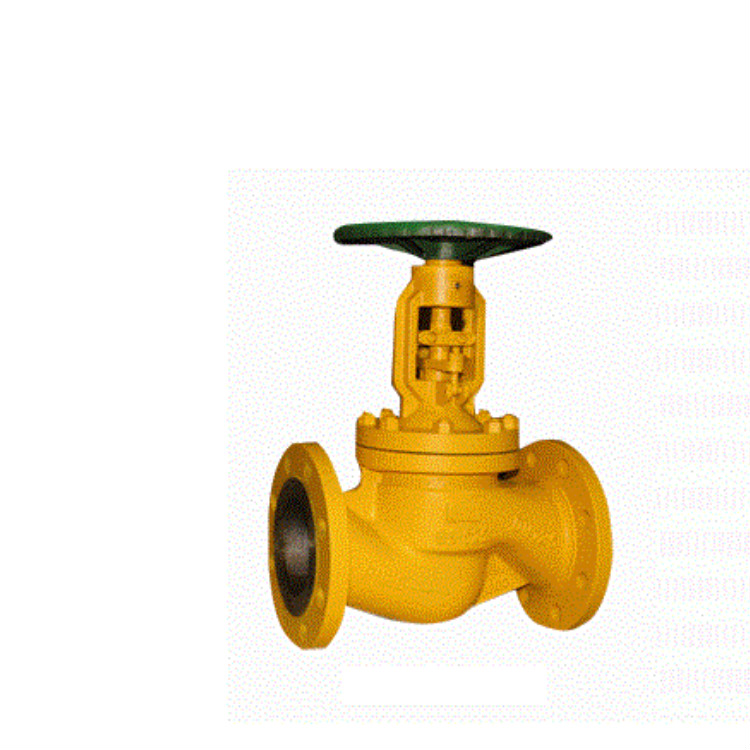

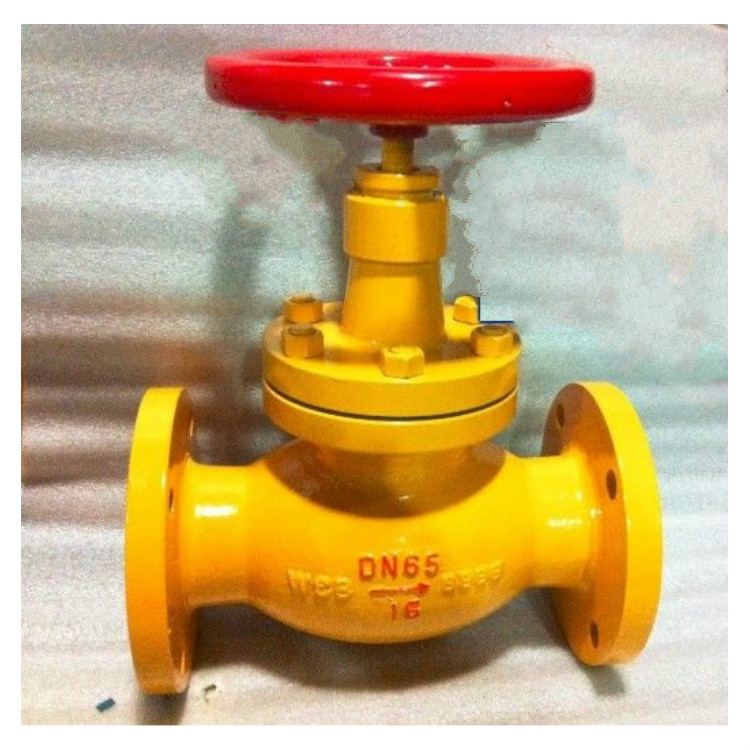

J41B氨用截止閥J41B氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨氣,燃氣管道的傳送,并滿足長期可靠使用的要求,其密封性、可維修性、安全性等。 產品名稱: | 氨用截止閥 | 產品型號: | J41B | 公稱通徑: | DN10~DN300 | 結構形式: | 截止式 | 公稱壓力: | 2.5MPa~16.0MPa | 連接方式: | 法蘭、焊接、內螺紋、外螺紋 | 適用溫度: | -40ºC~+200ºC | 驅動方式: | 手輪 | 閥體材質: | 鑄鐵、鑄鋼、不銹鋼 | 標準: | 國標GB、德國DIN、美國API、ANSI | 適用介質: | 氨氣、氣體、液體 | 生產廠家: | 上海海特泵閥制造有限公司 |

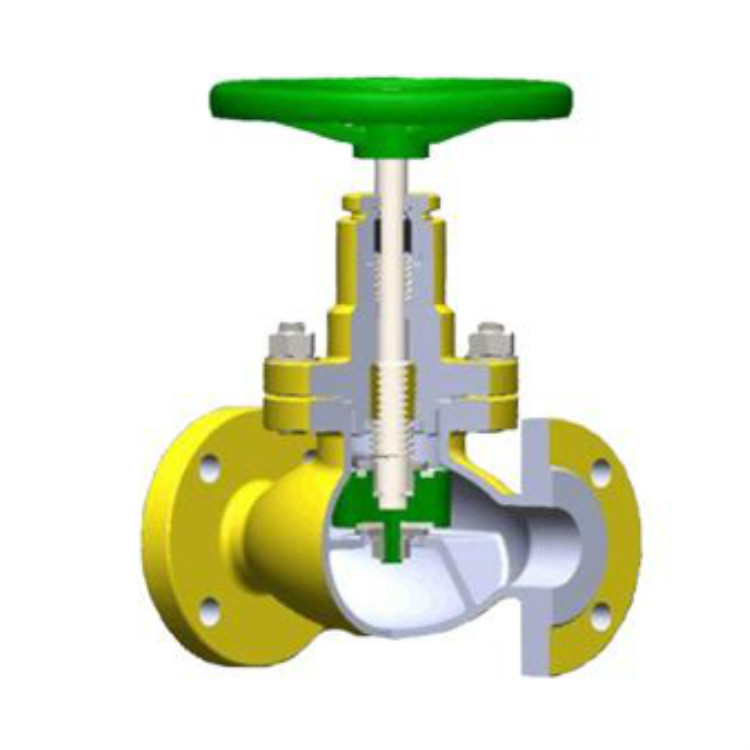

產品說明J41B氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨氣,燃氣管道的傳送,并滿足長期可靠使用的要求,其密封性、可維修性、安全性等。產品特點1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點,根據介質具體特性,氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至-40℃,最大限度保證工況條件使用要求。2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償,達到雙重保險的效果,密封性能穩定,無粘著磨損,有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下,保證中法蘭密封絕對可靠。4、上密封裝置中采用多級聚四氟乙烯密封材料,形成組合密封,確保閥門在使用期限內填料函無介質泄露,消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。主要零件材料零件名稱 | 閥體、閥蓋 | 密封圈 | 填料 | 填料壓蓋 | 閥桿 | 墊片 | J41B-25C | 鑄鋼 | 巴氏合金 | 聚四氟 乙 烯 | 碳鋼 | 聚四氟 乙 烯 | J41B-25Z | 灰鑄鐵 | J41B-25P | 不銹鋼 | 不銹鋼 | J41F-25Z | 灰鑄鐵 | | 碳鋼 |
性能規范公稱壓力PN(MPA) | 試驗壓力PS(MPa) | 適用介質 | 適用溫度(℃) | 2.5 | 3.8 | 氨氣、 氨液等 NH3 | 巴氏合金 -40℃ +150℃ | 四氟 -40℃ +200℃ | 4.0 | 6.4 |
主要尺寸及重量公稱通徑 DN(mm) | 尺 寸 | L | D | D1 | D2 | D4 | b | f | f1 | Z-φd | 關 | 開 | D3 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 | 20 | 150 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-φ14 | 170 | 200 | 120 | 25 | 160 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-φ14 | 197 | 210 | 120 | 32 | 180 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-φ18 | 199 | 213 | 140 | 40 | 200 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-φ18 | 248 | 264 | 160 | 50 | 230 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-φ18 | 265 | 295 | 180 | 65 | 290 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-φ18 | 310 | 349 | 220 | 80 | 310 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-φ18 | 340 | 357 | 240 | 100 | 350 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-φ23 | 380 | 413 | 280 | 125 | 400 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-φ25 | 430 | 451 | 320 | 150 | 480 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-φ25 | 505 | 492 | 360 | 200 | 600 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-φ25 | 550 | 806 | 400 | 250 | 650 | 425 | 370 | 335 | 31 | 36 | 3 | 4.5 | 12-φ30 | 730 | 880 | 450 | 300 | 750 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-φ30 | - | 995 | 550 | 聲明:【J41B氨用截止閥】規格型號、結構尺寸由上海劍閥閥門有限公司提供,如何選擇適用的J41B氨用截止閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答 |
