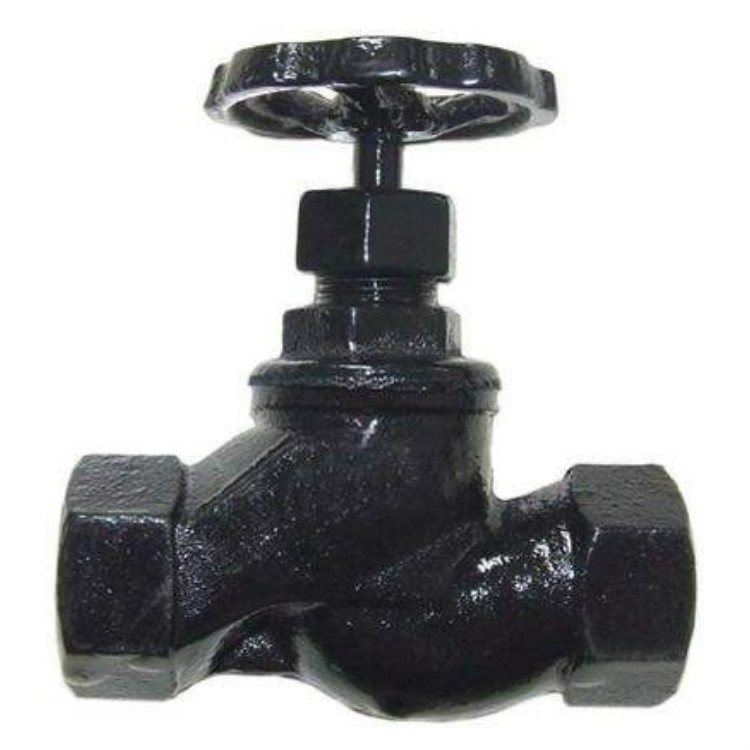

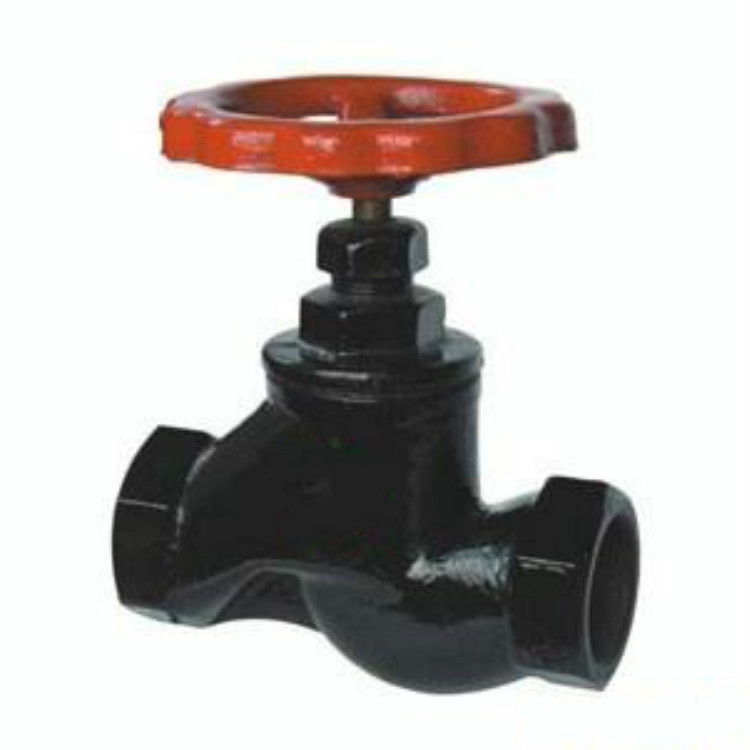

鑄鐵內螺紋截止閥
截止閥是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節(jié)流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業(yè)，在蒸汽、水、油類介質的管路上作啟閉用。
鑄鐵截止閥用途：
鑄鐵截止閥安裝在管路上，作啟閉用，J41T-16型適用于工作溫度≤200℃的水、蒸汽介質管路上，J41W-16型適用于工作溫度≤200℃的油品介質管路上。
截止閥型號：J11T J11W | 公稱通徑：15MM-50MM | 使用壓力：1.0MPA -1.6MPA |
連接方式：螺紋連接 | 截止閥形式：手動 | 主要功能：起開關作用 |
使用介質：水.油品.蒸汽 | 截止閥材質：HT200鑄鐵 | 標準：機械部標準或定做非標 |
鑄鐵截止閥主要技術參數(shù):
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 |
強度 | 密封 |
J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水、蒸氣 |
J11X-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水 |
鑄鐵截止閥主要外形尺寸 :
型號 | 公稱壓力
DN(mm) | 尺寸(mm) | 重量kg |
L | H | D0 |
J11T-16
J11X-16 | 15 | 65 | 100 | 60 | 0.66 |
20 | 75 | 104 | 60 | 0.92 |
25 | 90 | 120 | 75 | 1.53 |
32 | 105 | 124 | 75 | 1.9 |
40 | 120 | 136 | 100 | 2.4 |
50 | 140 | 148 | 100 | 3.4 |
