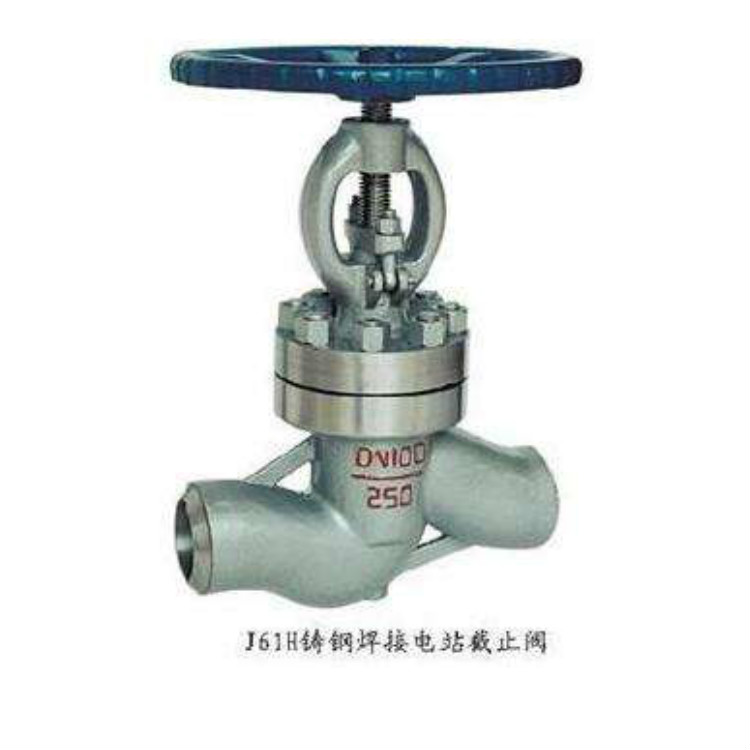

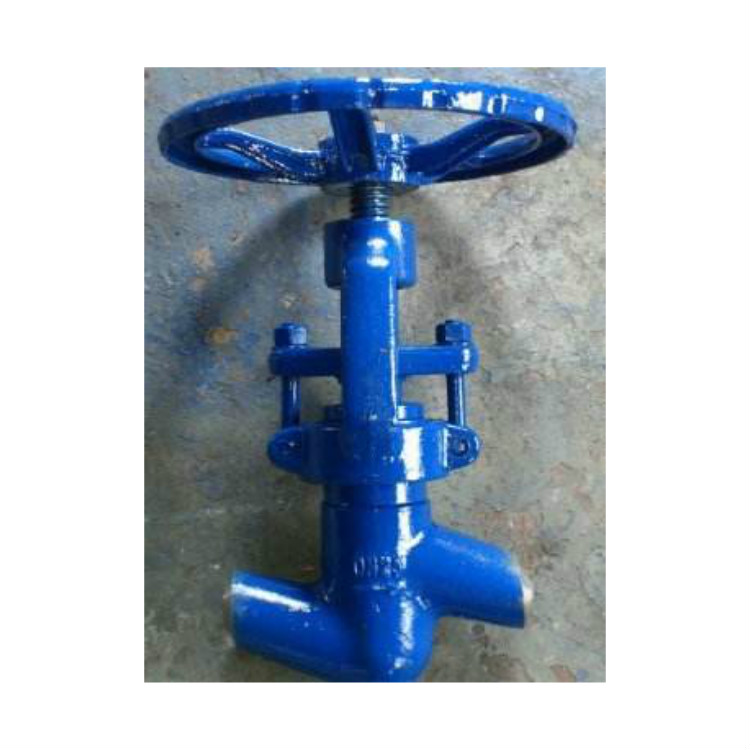

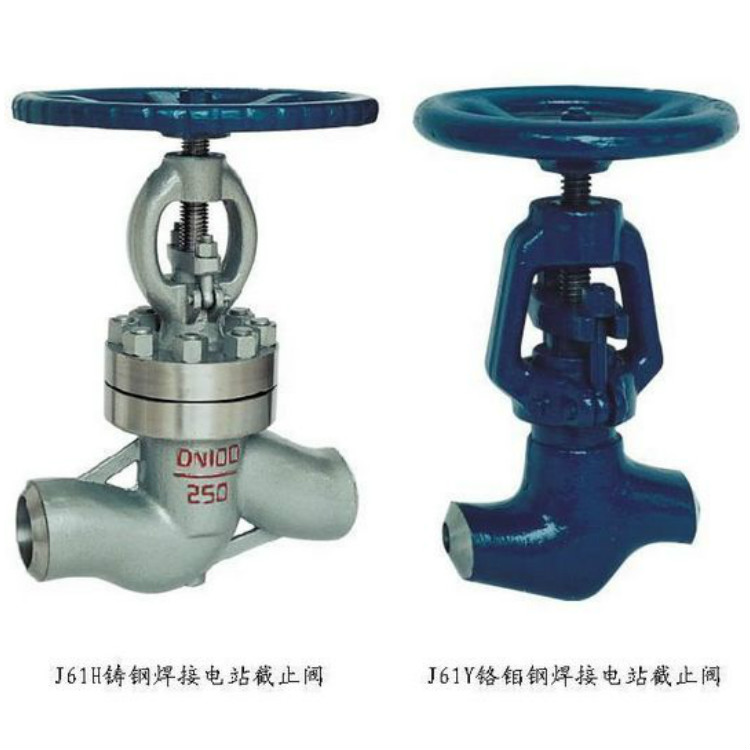

焊接截止閥產品概述
焊接截止閥具有結構緊湊，密封面不易磨損、擦傷；密封性能好，制造與維修方便；啟閉時閥瓣行程小，啟閉時間短；閥門高度小，工藝性能好和適用范圍廣等特點；是一種廣泛使用的截斷閥，用于截斷或接通管路中的介質，一般不用于調節流量。
焊接截止閥產品用途
焊接截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
焊接截止閥產品優點
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，目前閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90度，便于遠距離的控制。
5、維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
焊接截止閥標準與規范
| 設計與制造 | 結構長度 | 壓力 – 溫度等級 | 試驗標準 |
E101
JB/T3595
DL/T531 | E101
JB2766
GB/T15188.1 | E101
JB/T3595 | E101
JB/T9092 |
焊接截止閥主要零件材料
| 零件材料 | 材料牌號 |
| 閥體 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 閥蓋 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
| 閥瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
| 閥桿 | 2Cr13/1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
| 閥座 | 25 + STL | 304 | 304 |
| 密封環(墊片) | 增強柔性石墨/軟鋼 |
| 填料 | 增強柔性石墨 |
| 閥桿螺母 | ZCuAl10Fe3 / D2 |
焊接截止閥連接尺寸
| 型號 | 公稱通徑 | 尺寸 | 重量 |
| d | L | H | Do |
| J61Y-200 | 50 | 55 | 350 | 497 | 350 | |
| 100 | 109 | 600 | 806 | 600 | |
| J61Y-250 | 10 | 10 | 110 | 230 | 150 | 3.8 |
| 20 | 19 | 150 | 272 | 180 | 6.8 |
| 25 | 22 | 180 | 308 | 250 | 11.2 |
| 32 | 26 | 180 | 308 | 250 | 11.8 |
| 40 | 36 | 250 | 493 | 350 | 36.5 |
| 50 | 42 | 250 | 493 | 350 | 36.5 |
| 65 | 56 | 340 | 775 | 450 | 120 |
| 80 | 64 | 390 | 848 | 500 | 150 |
| 100 | 84 | 480 | 910 | 600 | 240 |
| J61Y-P54/100V | 10 | 12 | 110 | 170 | 150 | 2.5 |
| 20 | 23 | 150 | 270 | 200 | 9.2 |
| 25 | 27 | 180 | 270 | 200 | 9.5 |
| 32 | 32 | 180 | 365 | 250 | 15 |
| 40 | 36 | 250 | 493 | 320 | 38 |
| 50 | 45 | 350 | 580 | 320 | 75 |
| 65 | 576 | 430 | 605 | 350 | 105 |
| 80 | 74 | 470 | 660 | 500 | 115 |
| 100 | 84 | 480 | 910 | 600 | 250 |
J61Y-320
J61Y-P54/140V | 10 | 10 | 110 | 230 | 150 | 3.8 |
| 20 | 19 | 150 | 272 | 200 | 6.8 |
| 25 | 22 | 180 | 318 | 250 | 11.2 |
| 32 | 26 | 180 | 308 | 250 | 11.8 |
| 40 | 36 | 250 | 493 | 350 | 36.5 |
