【高壓角式截止閥】廣泛應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。



產品名稱

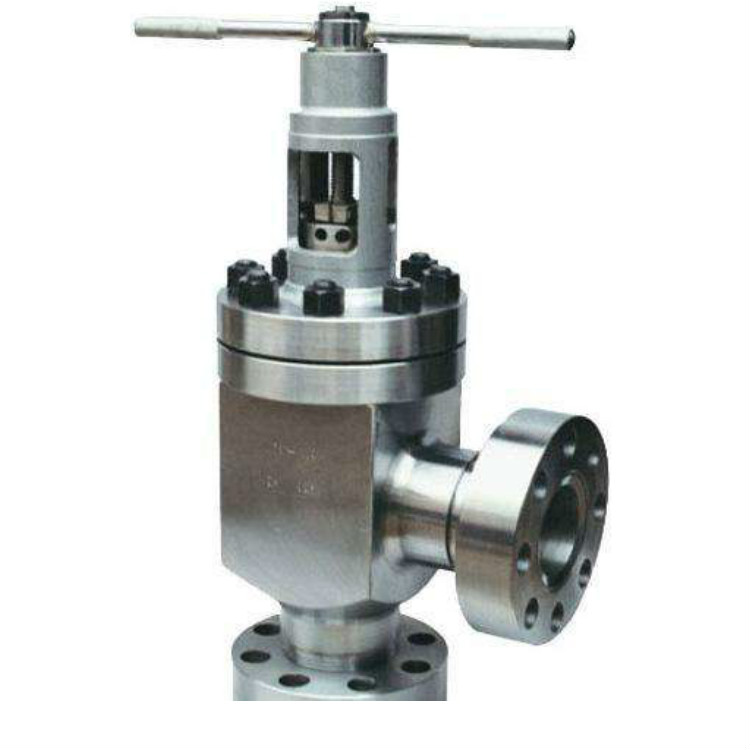

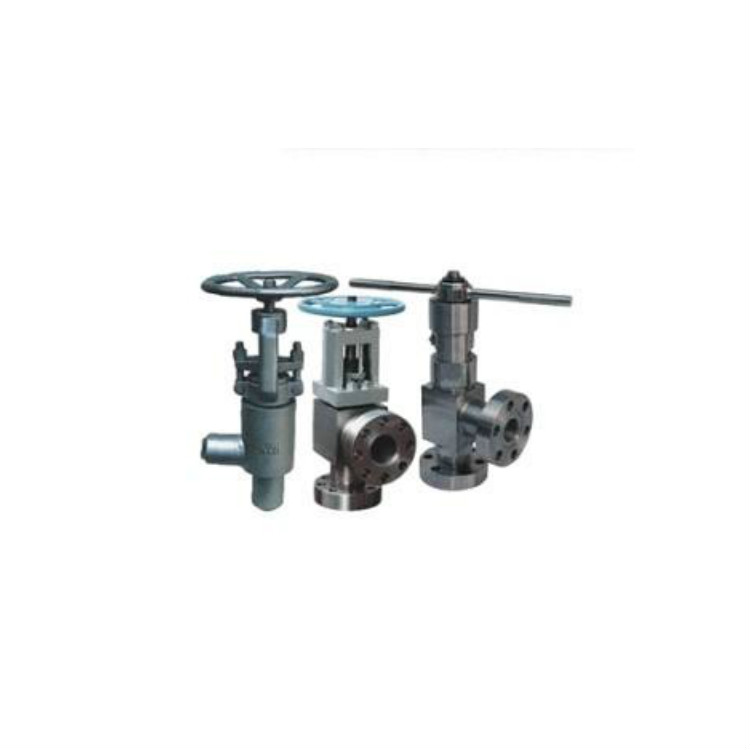

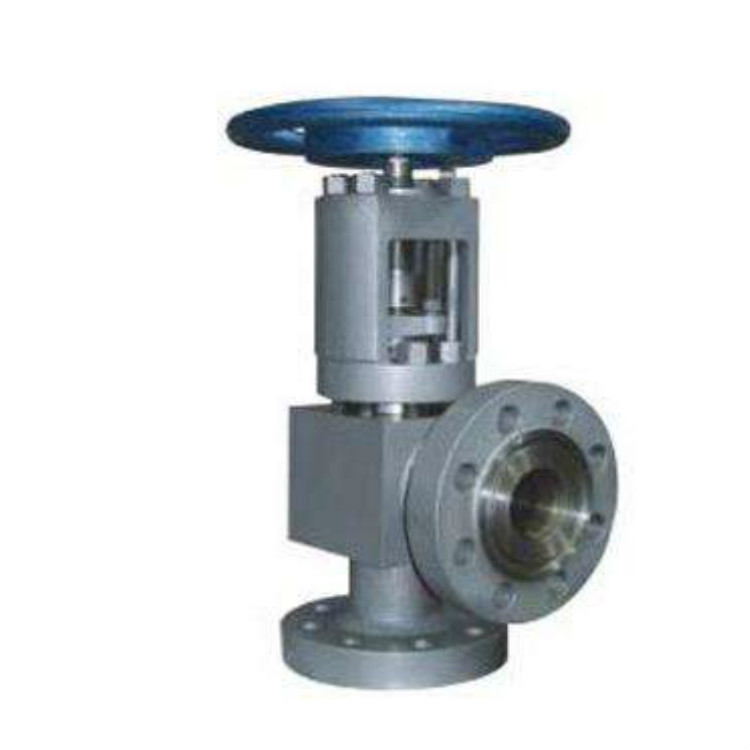

J44Y,J44H高壓角式截止閥
產品型號
J44Y、J44H、L44H、L44Y
公稱通徑
DN3-100
壓力范圍
1.6MPa-32.0MPa
閥體材質
鑄鋼、鍛鋼、不銹鋼


產品概述:

J44H、J44Y高壓角式截止閥、節流閥是一種常用的截?cái)嚅y,主要用來接通或截?cái)喙苈分械慕橘|(zhì),一般用于氯化氫氣中、小口徑的管道。氯化氫閥門的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。



結構特點:

J44H、J44Y高壓角式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。
J44H、J44Y高壓角式截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律采用自上而下。J44H、J44Y高壓角式截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。



設計與制造標準:

●角式截止閥設計與制造: GB12233
●角式截止閥法蘭尺寸:JB/T79 GB9113
●角式截止閥結構長度: GB12221
●角式截止閥檢驗與實驗: GB/T13927





主要性能規范:

公稱壓力PN

1.6

2.5

MPa

殼體試驗壓力PT

2.4

3.75

高壓密封試驗壓力

1.76

2.75

低壓氣密封試驗

0.5 - 0.7

適用介質

水、油品、蒸汽

適用溫度

≤425℃



主要外形尺寸:

型號

DN

L

D

D1

M

D2

Dn

Dn’

b

Z-φd

L0

H

H1

重量

J44H-320
L44H-320

3

60

70

42

M14×1.5

10

3

-

15

3-16

100

71

77

1.25

6

60

70

42

M14×1.5

10

6

-

15

3-16

150

80

94

1.25

J44Y-160
L44Y-160

10

90

95

60

M24×2

10

10

10

20

3-18

200

260

275

5.7

15

105

95

60

M24×2

16

15

16

20

3-18

200

268

288

6.2

J44Y-320
L44Y-320

10

90

95

60

M24×2

10

10

10

20

3-18

200

260

275

5.7

15

105

105

68

M33×2

17

15

17

20

3-18

200

268

288

6.8

型號

DN

L

D

D1

M

D2

Dn

Dn’

b

Z-φd

L0

H

H1

重量

J44Y-160
L44Y-160

25

120

105

68

M33×2

28

23

23

20

3-18

300

225

245

9.1

32

135

115

80

M42×2

37

29

29

22

4-18

300

222

248

11

40

165

165

115

M52×2

47

39

39

28

6-26

350

265

300

20

50

190

165

115

M64×3

59

50

50

32

6-26

400

303

345

30

J44Y-320
L44Y-160

25

120

115

80

M42×2

35

23

23

22

4-18

300

225

245

10.8

32

132

135

95

M48×2

41

29

29

25

4-22

300

222

248

13.5

40

165

165

115

M64×3

58

39

42

32

6-26

350

265

300

23

50

190

200

145

M80×3

70

50

53

40

6-29

400

303

345

39.2

GL44H-160
GL44Y-160

65

215

200

145

M80×3

73

60

65

40

6-29

710

430

490

81

80

260

225

170

M100××3

93

75

80

50

6-33

810

520

600

138

100

290

260

195

M125×4

115

95

99

60

6-36

850

595

685

223

GL44H-320
GL44Y-320

65

215

225

170

M100×3

90

60

68

50

6-33

710

430

490

93

80

260

260

195

M125×4

112

75

85

60

6-36

810

520

600

158

100

290

300

235

M155×4

130

95

103

75

8-39

850

595

285

228



聲明:本文中所有文字、數據、圖片考慮到生產工況條件不同,難免會產生偏差、不恰當或是有不充分的描述,故均適用于參考,如果您對本文中所提供的J44Y,J44H高壓角式截止閥產品內容有任何疑問,請您聯系我們,我們將竭誠為您服務!
