『GYW、GZW-I碳鋼管道阻火器』專業生產廠家,由本廠自主研發生產的【管道阻火器】質量可靠、價格合理、售后服務完善!篏YW、GZW-I碳鋼管道阻火器』適用于各種輕重工業及樓宇管道。能恩品質,全球共享!【阻火器】廣泛應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。 |

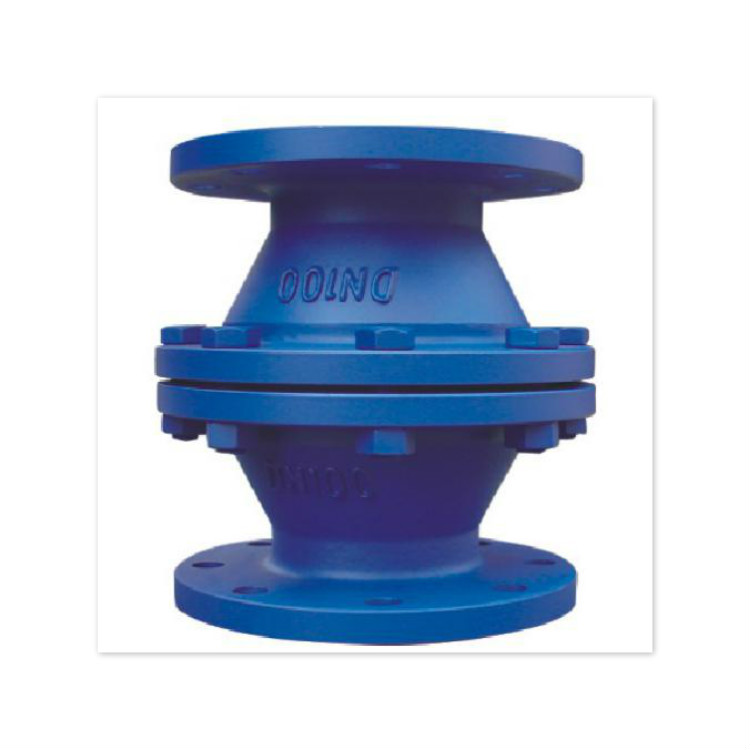

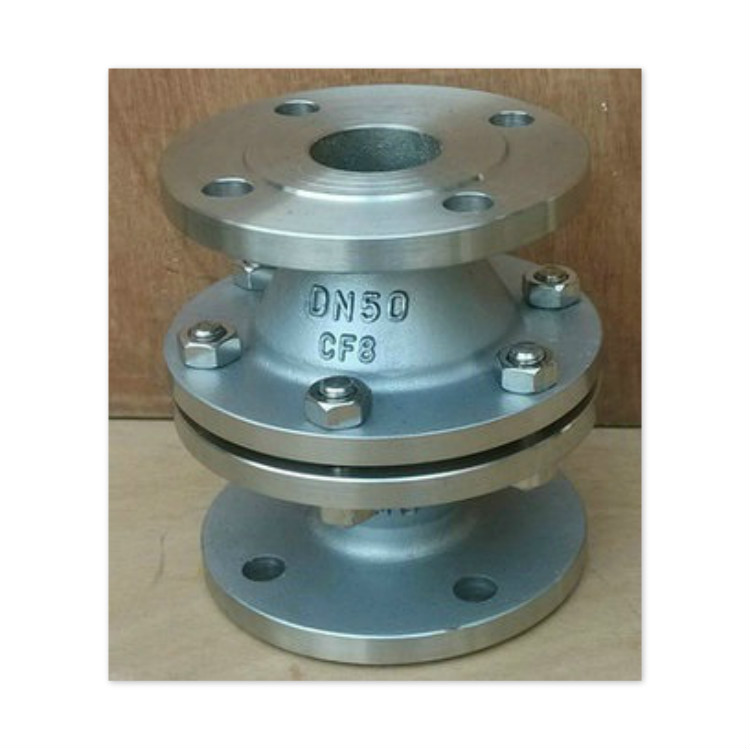

產品名稱 | GYW、GZW-I碳鋼管道阻火器 |
產品型號 | GYW、GZW-I |
公稱通徑 | DN20-600mm |
壓力范圍 | 1.6-4.0MPa |
閥體材質 | 碳鋼(WCB、鑄鋼) |
產品概述:
GYW、GZW-I碳鋼管道阻火器系新型可燃?xì)怏w管道阻火器,屬更新?lián)Q代的新產品。NEEINN牌管道阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試,其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。本公司生產的管道阻火器結構合理,阻火層采用不銹鋼材料制造,耐腐蝕易于清洗。殼體采用不銹鋼,碳鋼及鑄鋼多種材料,可滿足各種不同工藝管道的需要。
應用范圍:
①輸送可燃性氣體的管道上。
②火炬系統。
③油氣回收系統。
④加熱爐燃料氣的管網上。
⑤氣體凈化通化系統。
⑥氣體分析系統。
⑦煤礦瓦斯排放系統。
⑧阻火器連續13次以亞音速火焰試驗,每次都能阻止火焰的通過。
⑨水壓試驗2.4MPa無滲漏。
主要外形與連接尺寸:
管道阻火器型號 | 口徑 | MPa | 管道阻火器外形尺寸 | 螺栓 |
K | D | DL | L | 數量 | 螺紋 |
GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 |
GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 |
GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 |
GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 |
GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 |
GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 |
GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 |
GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 |
GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 |
GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 |
