『ZGB-1波紋儲罐阻火器』專業生產廠家，由本廠自主研發生產的【波紋阻火器】質量可靠、價格合理、售后服務完善。『ZGB-1波紋儲罐阻火器』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【阻火器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 |

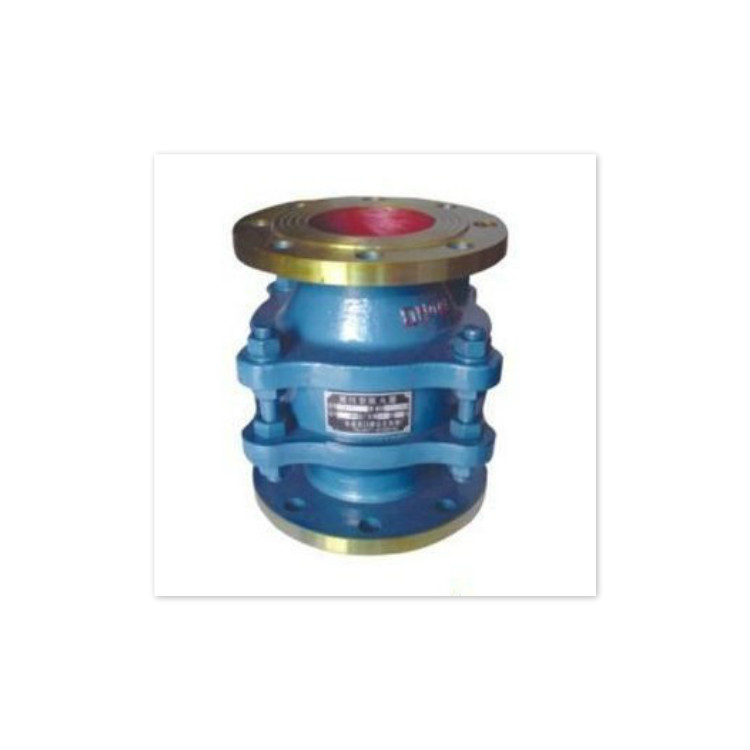

產品名稱 | ZGB-1波紋儲罐阻火器 |
產品型號 | ZGB-1 |
公稱通徑 | DN25-300mm |
壓力范圍 | 1.6-4.0MPa |
閥體材質 | 鑄鋼、不銹鋼 |
產品概述：
ZGB-1波紋儲罐阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。
性能及特點：
①該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
②易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。③阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
維修與保養：
為了確保阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
①阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
②發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
③重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
零部件材料：
閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
密封件材料 | 耐油石棉橡膠、四氟PTFE |
環境溫度 ℃ | ≤480 |
公稱壓力(MPa) | 0.6~5.0 |
防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
GB、JB國標法蘭連接外形尺寸：
規格 | 安裝尺寸 |
D2 | D | L | H | N-d |
DN50 | Ø110 | Ø140 | 220 | 235 | 4×14 |
DN80 | Ø150 | Ø185 | 280 | 270 | 4×18 |
DN100 | Ø170 | Ø205 | 325 | 275 | 4×18 |
DN150 | Ø225 | Ø260 | 425 | 290 | 8×18 |
DN200 | Ø280 | Ø315 | 495 | 305 | 8×18 |
DN250 | Ø335 | Ø370 | 595 | 320 | 12×18 |
DN300 | Ø395 | Ø435 | 655 | 405 | 12×23 |
ANSI、API、ASME美標法蘭連接外形尺寸(可訂制JIS標準)：
規格 | 安裝尺寸 |
D2 | D | L | H | N-d |
2" | Ø120.5 | Ø152 | 220 | 235 | 4×19 |
3" | Ø152.5 | Ø190 | 280 | 270 | 4×19 |
4" | Ø190.5 | Ø229 | 325 | 275 | 8×19 |
6" | Ø241.5 | Ø279 | 425 | 290 | 8×22 |
8" | Ø298.5 | Ø343 | 495 | 305 | 8×22 |
10" | Ø362 | Ø406 | 595 | 320 | 12×25 |
12" | Ø432 | Ø483 | 655 | 405 | 12×25 |
