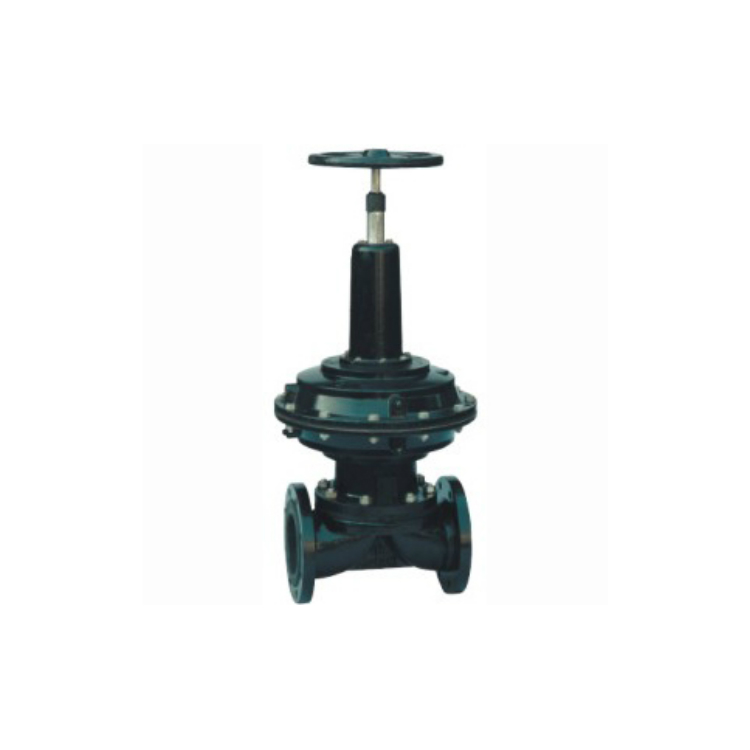

EG6K41J氣動襯膠隔膜閥


一、EG6K41J氣動襯膠隔膜閥用途:

本閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN0.6、1.0、1.6

二、EG6K41J氣動襯膠隔膜閥主要材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
氣缸:球墨鑄鐵
活塞:碳鋼
閥桿:碳鋼
手輪:鑄鐵

三、EG6K41J氣動襯膠隔膜閥測試:

襯里層:電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力:PN(Mpa)
閥體:PN×1.5
密封:PN×1.

四、EG6K41J氣動襯膠隔膜閥特點:

1.隔膜閥與其它閥門最大的區別在於:采用無填料函的構造;橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態,從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2.由於隔膜閥的流道平滑,流阻小,故而可獲得較大的流量。

3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。

5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

6.閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別,以指示閥門的啟閉行程。當順時針放置手輪時,手輪即下移,閥瓣隨之帶動隔膜下降使通路截斷;反之則閥門即開啟,色別隨之顯露。

7.隔膜閥采用標準:按照GB12239的規定,并符合BS5156的要求。

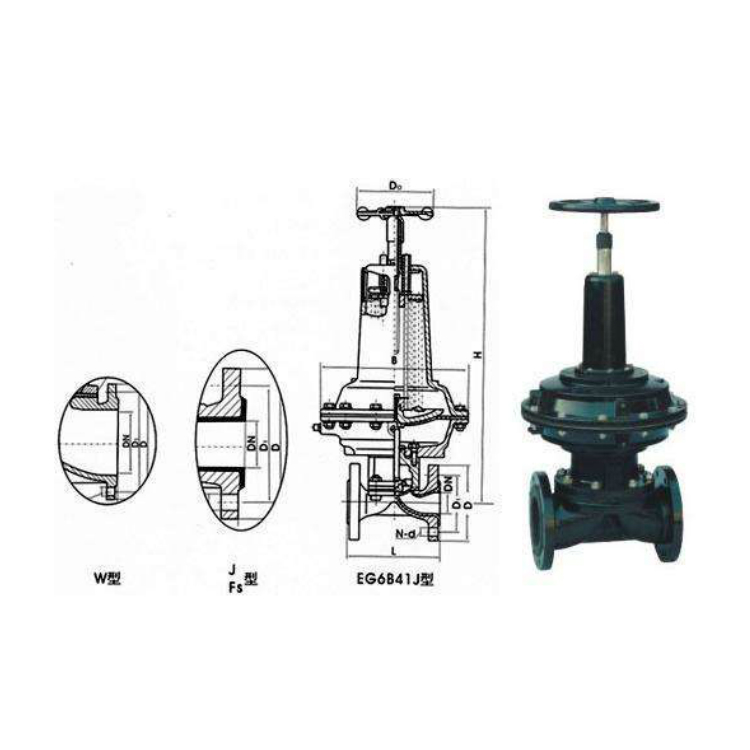

五、EG6K41J氣動襯膠隔膜閥連接尺寸:


型號

公稱通徑
DN(mm)

尺寸

氣動裝置

質量
(┧)

L

f

D1

D

D0

n-d

H

B

代號
ES

耗氣量(cm3)

氣源壓力(MPa)

氣源接頭

J型

W型

EG6B41J-16

20

121

117

2

75

105

140

4-13.5

343

168

68

163.87

0.3

1/8

6.3

25

131

127

2

85

115

140

4-13.5

345

168

68

196.65

0.3-0.4

1/8

7.3

32

150

146

2

100

140

140

4-17.5

363

260

68

229.4

0.3-0.4

1/8

8.3
