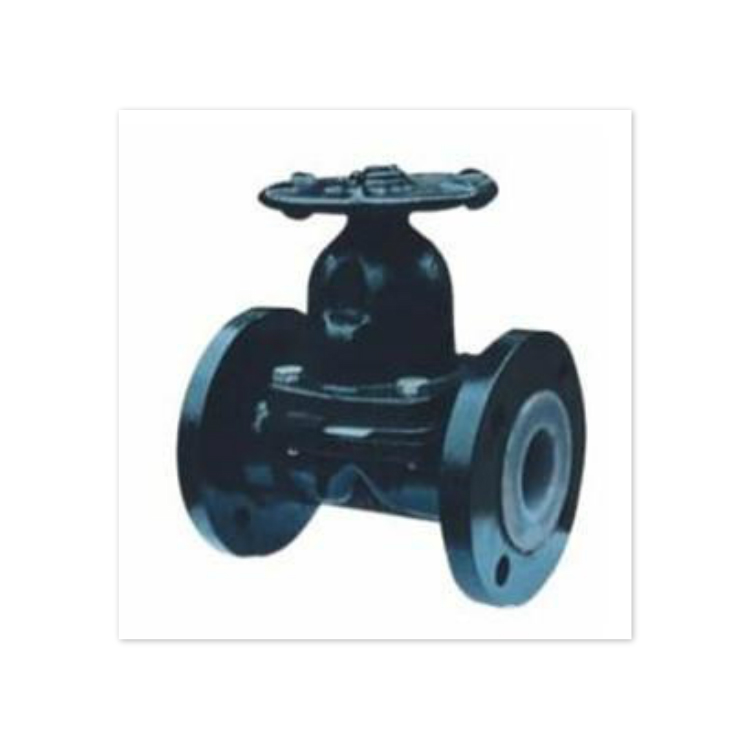

EG41J襯膠隔膜閥


隔膜閥(diaphragm valve)是一種特殊形式的截?cái)嚅y,出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。

英標隔膜閥的特點如下:
  最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。
  1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。
  2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。
  3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。
  4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用氣動隔膜閥.

EG41J法蘭襯膠隔膜閥,EG41J-10,EG41J-6型號英標襯膠閥門是用來改變通路斷面和介質流動方向,具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。

型號

公稱壓力
PN(Mpa)

試驗壓力PS(Mpa)

適用介質

工作溫度(℃)

殼體試驗

密封試驗

EG41J-6

0.6

0.9

0.66

W.非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑(溶融堿金屬元素氧除外)

≤100
≤85
≤150

EG41J-10

1.0

1.5

1.1

EG41J-16

1.6

2.4

1.76

G41J-6

0.6

0.9

0.66

G41J-10

1.0

1.5

1.1

適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN(MPa) 0.6 1.0 1.6

英標隔膜閥材料:

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
閥桿:碳鋼、不銹鋼
手輪:鑄鐵

英標隔膜閥測試:

襯里層:電火花檢測
試驗與檢驗按BS6755標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1
