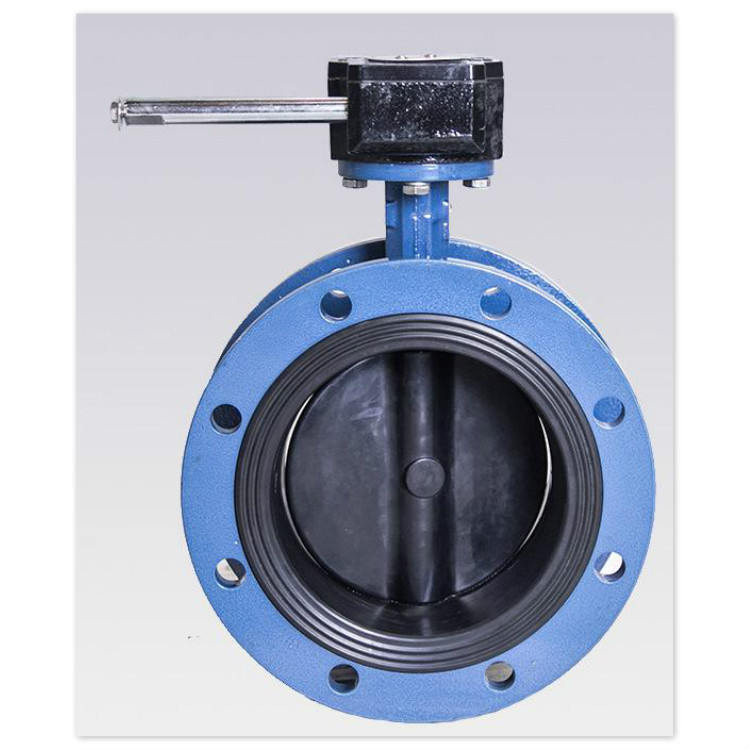

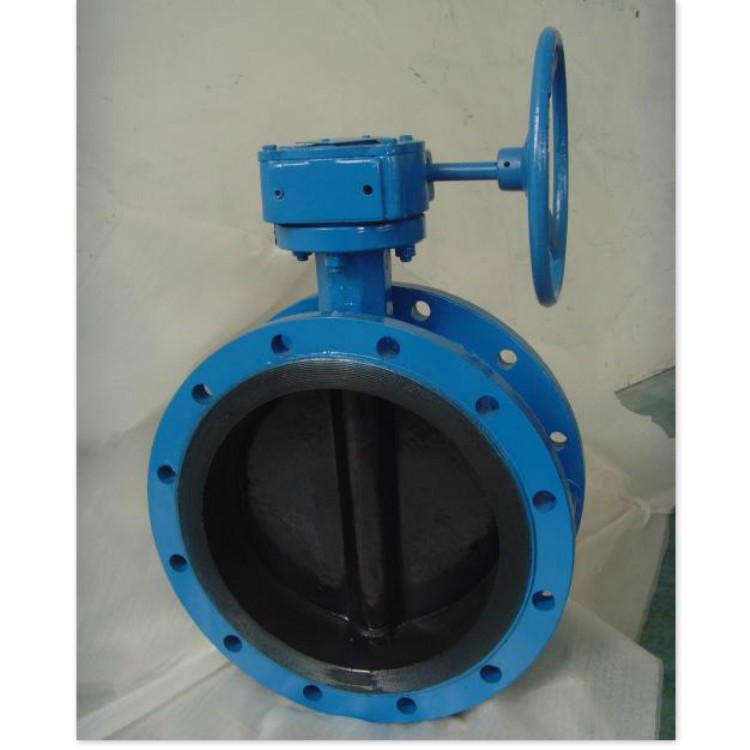

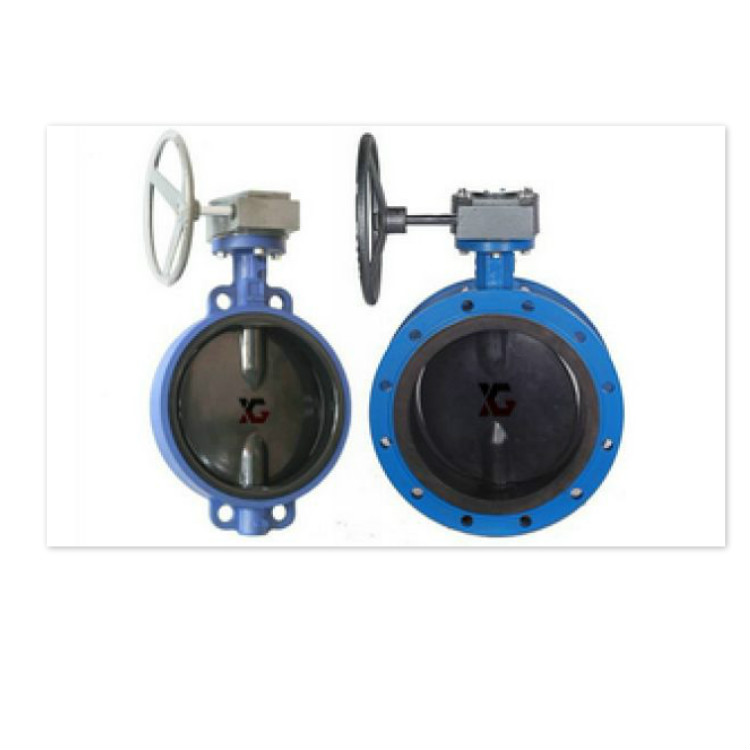

D341J蝸輪襯膠法蘭蝶閥
一、產品[襯膠蝶閥]的詳細資料：
產品型號：法蘭襯膠蝶閥
產品名稱：D341J
材質：閥體鑄鐵襯膠，閥體碳鋼襯膠
產品特點：設計與制造：GB12238 結構長度：GB12221（13系列）法蘭連接尺寸：GB4216
部件列表：1、閥體2、閥座3、蝶板4、閥桿
二、用途：
密封圈材料代號 | 適用溫度 | 適用介質 |
NR | ≤85℃ | 水、空氣、酸堿類 |
CR | ≤85℃ | 水、煤氣、酸堿類 |
NBR | ≤100℃ | 水、油品 |
CPDM | ≤120℃ | 水、蒸汽、一般酸堿類 |
FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
三、材料：
閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
氣動裝置 | 組合件 |
壓力等級：PN（MPa） 1.0 1.6
四、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
五、博球牌襯里蝶閥主要尺寸參數：
公稱通徑DN | L
mm | D
mm | D1
mm | n-d（mm） | H1
mm | H2
mm | 質量 |
PN1.6 | PN1.6 |
50 | 108 | 165 | 125 | 4-18 | 4-18 | 91 | 120 | 8 |
65 | 112 | 185 | 145 | 4-18 | 4-18 | 104 | 140 | 11.5 |
80 | 114 | 200 | 160 | 8-18 | 8-18 | 107 | 150 | 12.5 |
100 | 127 | 220 | 180 | 8-18 | 8-18 | 135 | 165 | 23 |
125 | 140 | 250 | 210 | 8-18 | 8-18 | 129 | 190 | 40.5 |
150 | 140 | 285 | 240 | 8-22 | 8-22 | 131 | 205 | 46.5 |
200 | 152 | 340 | 295 | 8-22 | 12-22 | 177 | 2550 | 61 |
250 | 165 | 395 | 350 | 12-22 | 12-26 | 206 | 270 | 73.5 |
300 | 178 | 445 | 400 | 12-22 | 12-26 | 220 | 320 | 103 |
350 | 190 | 505 | 460 | 16-22 | 16-26 | 264 | 358 | 120 |
400 | 216 | 565 | 515 | 16-26 | 16-30 | 298 | 400 | 217 |
450 | 222 | 615 | 565 | 16-26 | - | 327 | 420 | 242 |
500 | 229 | 671 | 620 | 20-26 | - | 352 | 480 | 279 |
600 | 267 | 780 | 725 | 20-30 | - | 446 | 560 | 396 |
700 | 292 | 895 | 840 | 24-30 | - | 486 | 610 | 596 |
