【產品用途】
JD745X 型 PN10~PN25 多功能水泵控制閥安裝在有高層建筑給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。一閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。
【產品特點】
1、消除水錘效果好。將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生
2、操作方便。只需操作水泵電機啟閉按鈕，閥門即按照水泵操作規程實現自動開閉
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕
主要外形和連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1256 | 1600 |

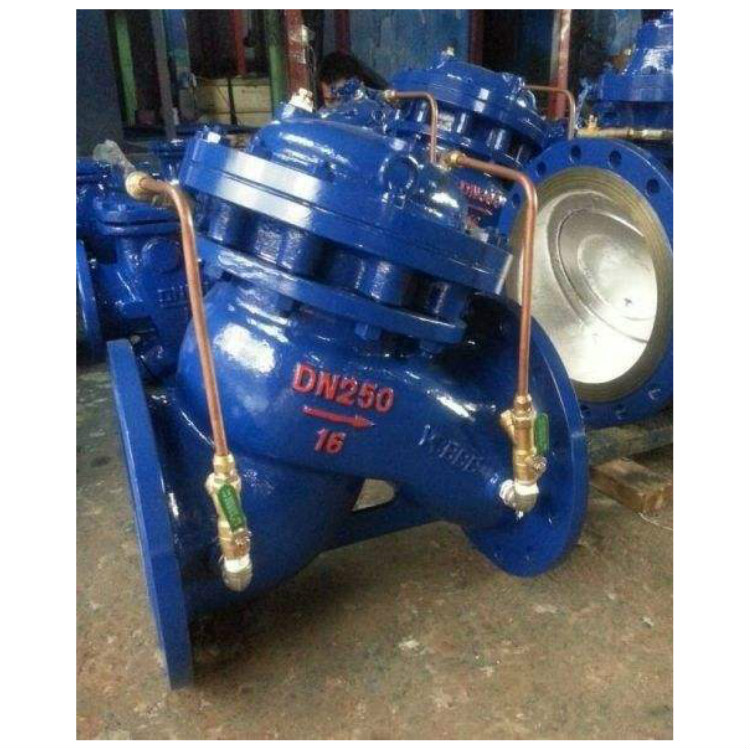

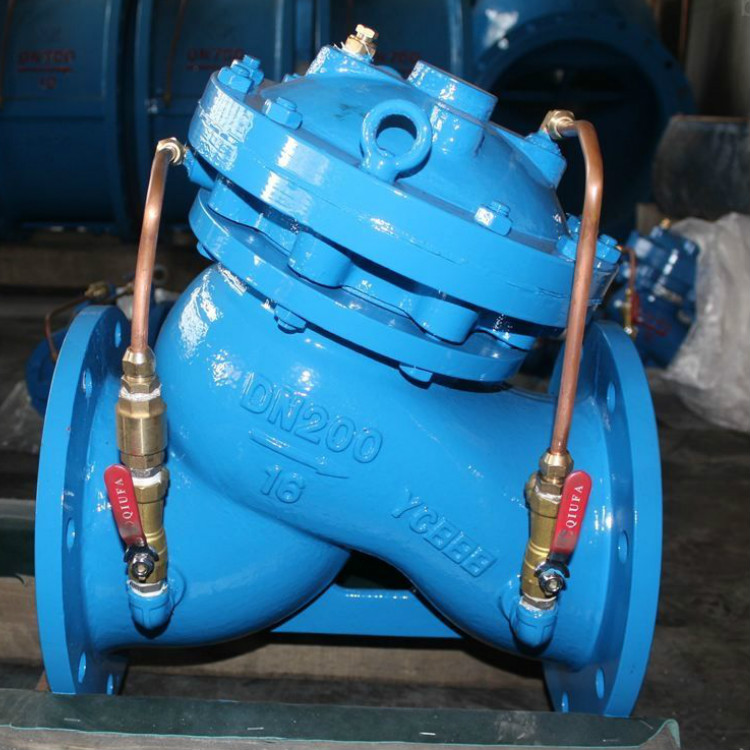

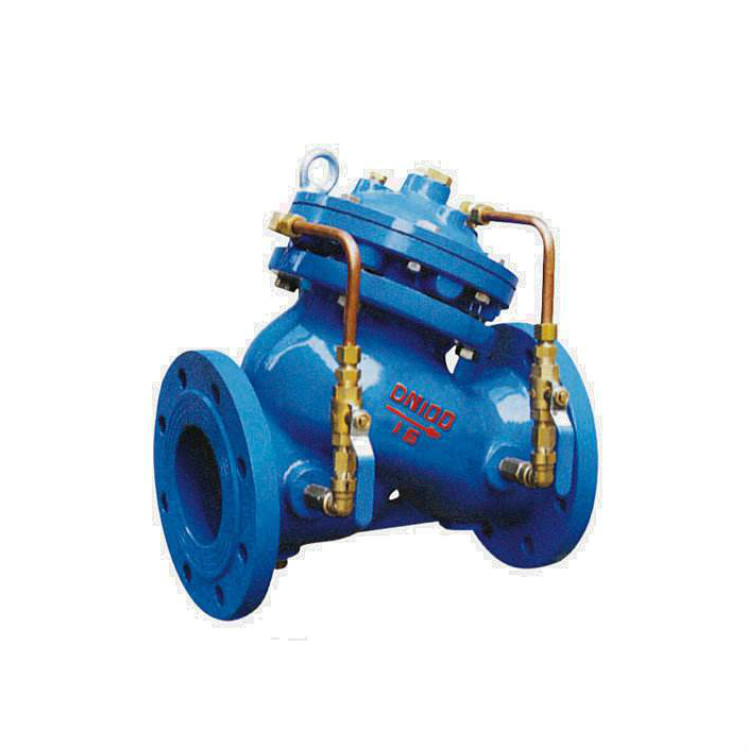

【結構圖片】
【安裝示意圖】
