籃式過濾器是除去液體中含有少量固形物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作;也是提高產品純度、凈化氣體的小型設備。因此,廣泛應用于石油、化工、化纖、醫藥、食品等工業。
主要技術參數
本過濾器有殼體、排污蓋、濾芯、濾網、螺柱等組成。網眼總面積是入口管道面積的3~4倍,壓差為0.05~0.15,壓力在設計有不同。

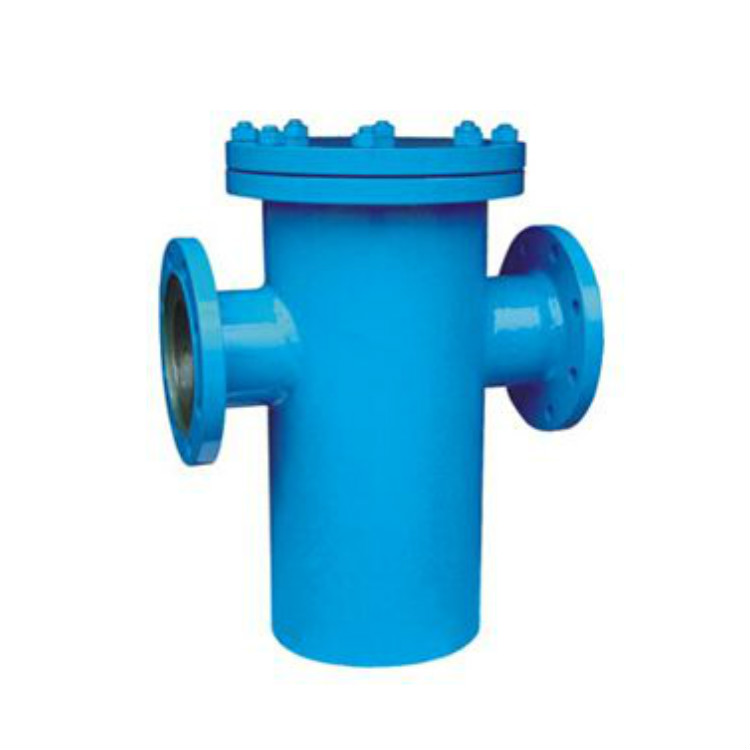

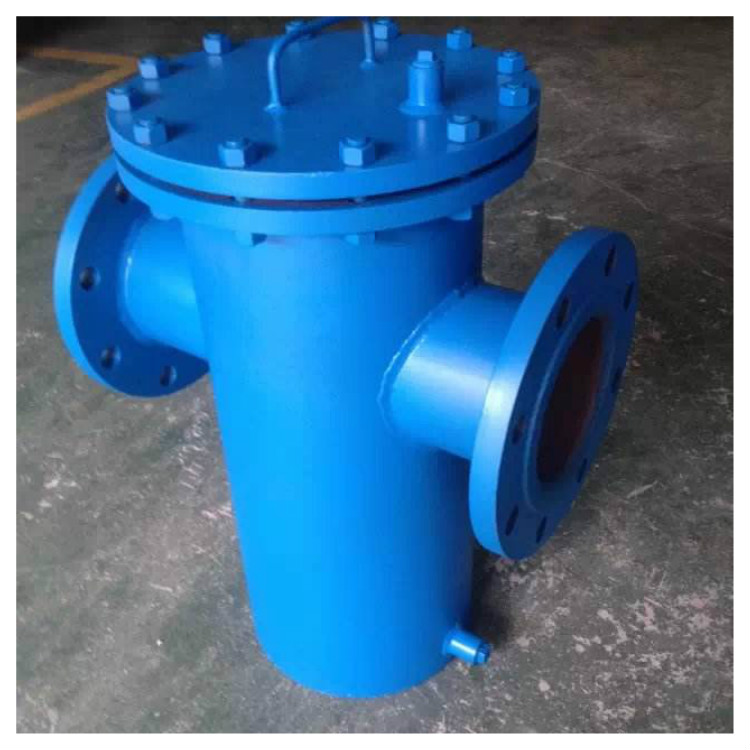

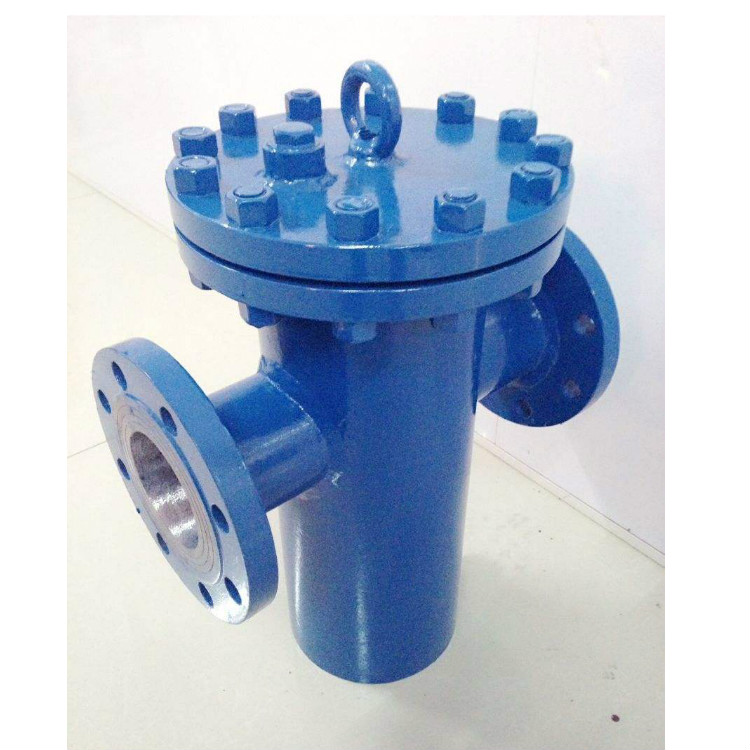

SBL14型法蘭連接直通平底籃式過濾器 PN1.6~4.0MPa DN20~250 殼體材料:CS SS
公稱通徑 ( DN ) | 主要尺寸 |
φ | L | H | H1 | W |
20/25 | 115 | 260 | 250 | 150 | M16 |
32 | 168 | 350 | 285 | 180 | M16 |
40 | 219 | 420 | 340 | 230 | M16 |
50 | 219 | 420 | 370 | 280 | M16 |
65 | 219 | 420 | 425 | 285 | M16 |
80 | 273 | 480 | 425 | 285 | M16 |
100 | 273 | 480 | 520 | 365 | M16 |
150 | 273 | 500 | 580 | 380 | M16 |
200 | 325 | 550 | 670 | 460 | M16 |
250 | 425 | 750 | 860 | 625 | M22 |
產品外形尺寸圖
