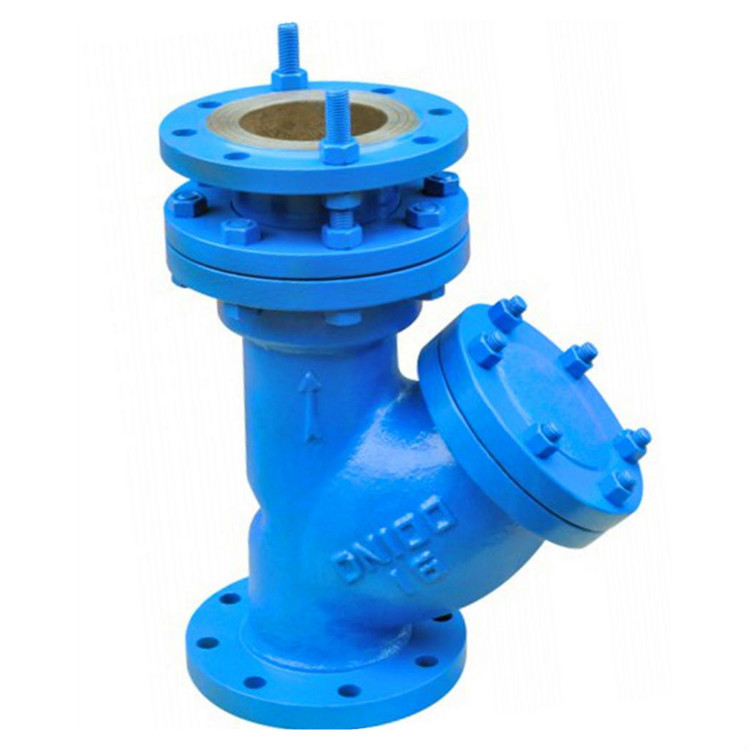

Y型(YSTF)拉桿伸縮過濾器除了與水力控制閥配套使用外,還可單獨應用于冷、熱循環系統、壓縮氣、蒸氣、油類等介質的管路需要除掉機械雜物的場合。Y型過濾器具有結構先進、阻力小、排污方便等特點。排污時打開排污閥 ,利用管道的壓力將污物排出。用于消防、空調、給排水等
結構特點
- 抗污性強。排污方便;流通面積大。壓力損失小:結構簡單,體積小,重量輕。
- 濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
- 過濾網密度:為l0—120目,介質:蒸汽、空氣、水、油品、或根據用戶要求定做。
- 伸縮型特點:拉伸長度,最大位置可移伸100mm。有利于安裝方便.提高工作效率。
主要零件部件材料表
主要零件部件材料表 | 序號 | 零件名稱 | 材料 |
1 | 閥體 | 碳鋼、不銹鋼 |
2 | 濾芯網 | 不銹鋼 |
3 | 墊片 | 金屬石墨 |
4 | 濾網蓋 | 碳鋼、不銹鋼 |
技術參數表
產品型號 | 公稱通徑 | L | Ⅲ | H |
YSTF | 50 | 320 | 155 | 195 |
YSTF | 65 | 340 | 183 | 245 |
YSTF | 80 | 380 | 210 | 295 |
YSTF | 100 | 450 | 250 | 344 |
YSTF | 125 | 500 | 305 | 415 |
YSTF | 150 | 550 | 358 | 485 |
YSTF | 200 | 650 | 450 | 602 |
YSTF | 250 | 750 | 503 | 710 |
YSTF | 300 | 860 | 578 | 915 |
YSTF | 350 | 970 | 598 | 844 |
YSTF | 400 | 1100 | 618 | 872 |
注、伸縮量最少可達12m/m以上 |
產品外形尺寸圖
