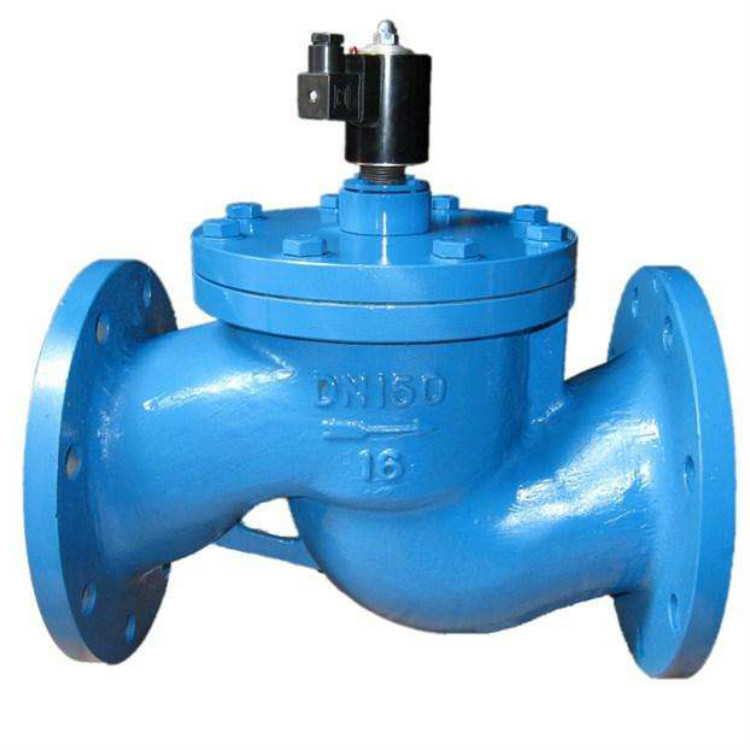

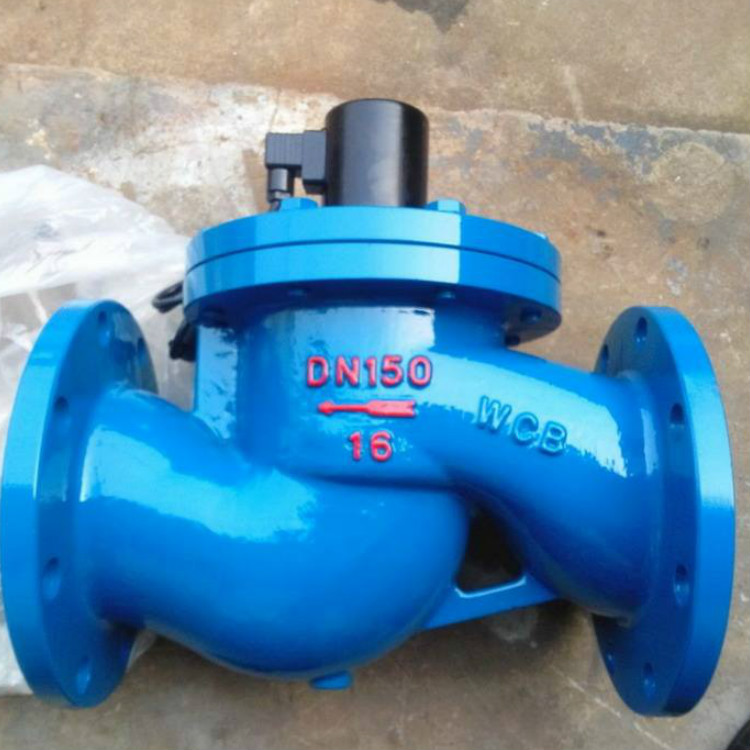

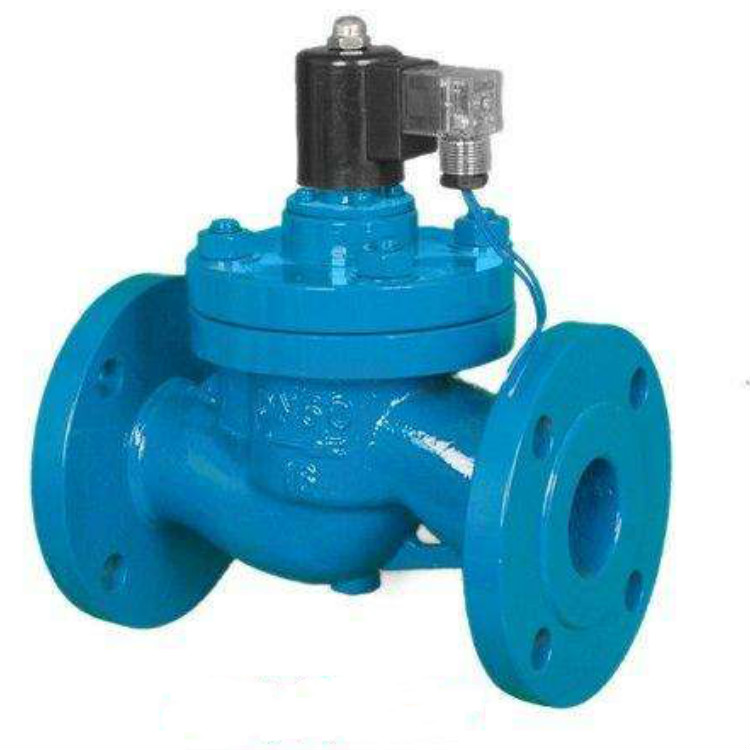

一、產品概述:
本閥適用于以蒸汽為加熱介質,進行溫度自動控制的執行機構?蓪φ羝訜崞鳌⑸崞、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統
二、結構特點:
1.耐熱:電磁部分、密封件部分用特種耐高溫電工材料和密封材料,并應用了各種隔熱措施。
2.耐磨:選材合理,閥杯和導向套間巧妙地利用流體的滑潤作用,減少磨損。
3.耐冷凝:蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。
三、結構原理:
本閥是有副閥和主閥兩大部件構成的先導式二次開闊的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,在段點常位時,副閥口封閉,主閥呈斷路,當電訊號進入導閥線圈時,活動鐵芯受電磁力作用吸上打開副閥口,主閥閥杯內壓力導速消失,介質壓力將主閥閥杯托上,開啟主閥,工作介質便可流通。但當電訊號消失時,活動鐵芯復位,封閉住副閥口,工作介質自平衡孔進入閥內,當壓力趨于平衡時,靠主閥彈簧,閥杯自重及介質壓力使閥杯下移,嚴密封住主閥口,閥有呈封閉狀態。常開電磁閥,在斷電常位時,有彈簧作用,副閥口打開,主閥流通。當電訊號進入副閥線圈時,活動鐵芯受電磁作應吸下,當壓力趨于平衡時,靠主閥彈簧、閥杯自重及介質壓力使閥杯下移,嚴密封住閥口,閥門呈關閉狀態。當主閥斷電時,電磁力消失,副閥找開,主閥杯內壓力迅速消失,介質壓力將主閥閥杯托上,開啟主閥口,介質流通,閥呈開啟狀態。
四、技術參數:
介質種類 | 蒸汽、常溫液體、氣體等、高溫液體、氣體 |
介質溫度(℃) | ≤200 |
工稱壓力(Mpa) | 1.6 |
電源電壓 | AC220V·DC24V其余規格可作特殊訂貨 |
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
流量系數 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 | 1320 |
工作壓力(Mpa) | 0.04~1.6 | 0.1~1.6 |
功率 VA | 40 30 | 50 |
閥體材質 | 鑄鋼和不銹鋼 |
五、安裝尺寸:
公稱通徑 DN | 內螺紋連接 | 法蘭連接 |
內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 |
G | H | L | H | L | D | D1 | D2 | n-d | b | f |
15 | 1/2 | 148 | 92 | 176 | 130 | 95 | 65 | 46 | 4-14 | 14 | 2 |
20 | 3/4 | 148 | 92 | 181 | 150 | 105 | 75 | 56 | 4-14 | 16 | 2 |
25 | 1 | 148 | 110 | 210 | 160 | 115 | 85 | 65 | 4-14 | 16 | 3 |
32 | 1 1/4 | 182 | 120 | 221 | 180 | 140 | 100 | 76 | 4-18 | 18 | 3 |
40 | 1 1/2 | 182 | 140 | 230 | 200 | 150 | 110 | 84 | 4-18 | 18 | 3 |
50 | 2″ | 192 | 162 | 252 | 230 | 165 | 125 | 99 | 4-18 | 20 | 3 |
65 | | | | 260 | 290 | 185 | 145 | 118 | 4-18 | 20 | 3 |
80 | | | | 260 | 310 | 200 | 160 | 132 | 4-18 | 20 | 3 |
100 | | | | 290 | 350 | 220 | 180 | 156 | 4-18 | 22 | 3 |
125 | | | | 365 | 400 | 250 | 210 | 184 | 4-18 | 22 | 3 |
150 | | | | 400 | 480 | 285 | 240 | 211 | 4-22 | 24 | 3 |
200 | | | | 443 | 600 | 340 | 295 | 266 | 4-26 | 24 | 3 |
250 | | | | 493 | 750 | 395 | 350 | 319 | 4-26 | 26 | 4 |
300 | | | | 549 | 850 | 445 | 400 | 370 | 4-26 | 28 | 4 |
350 | | | | 600 | 980 | 520 | 470 | 429 | 4-26 | 30 | 4 |
