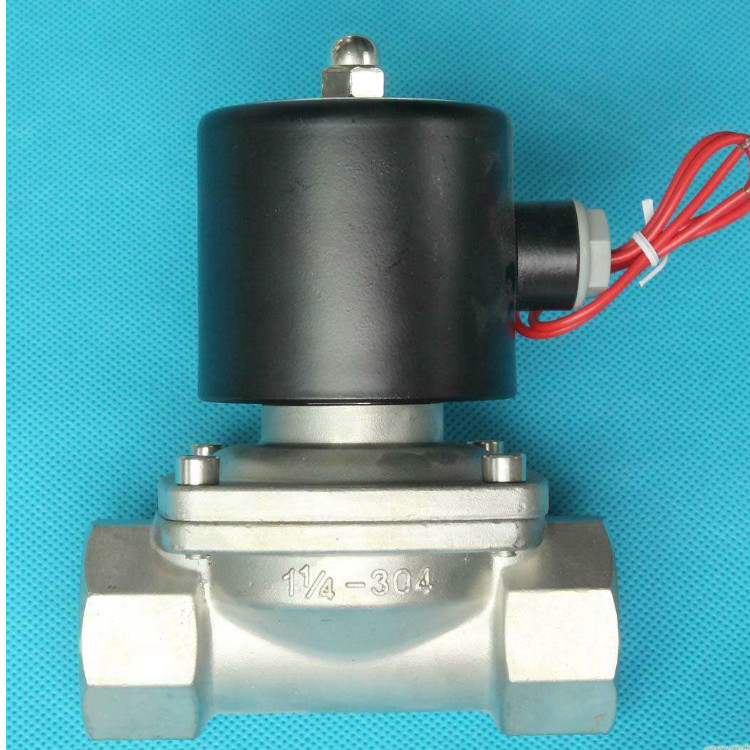

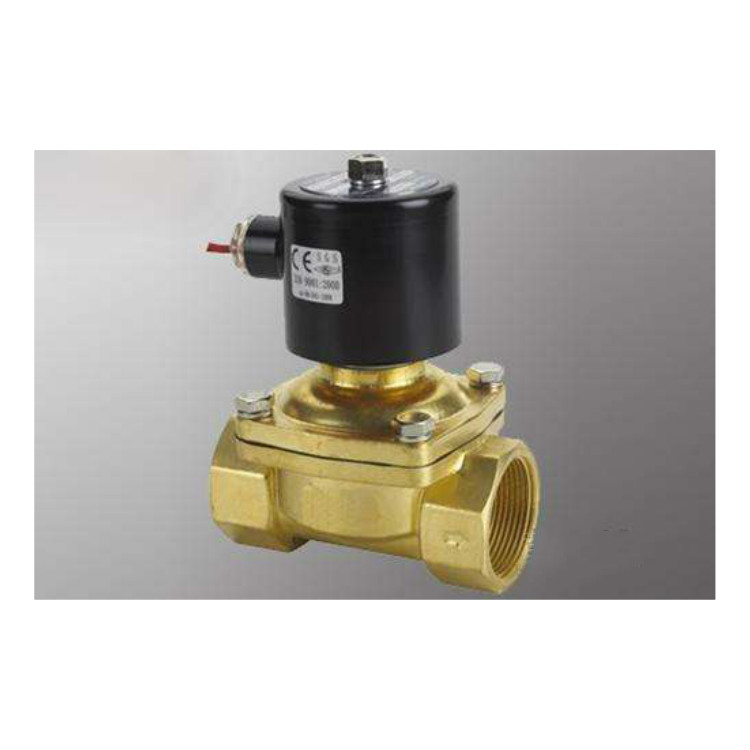

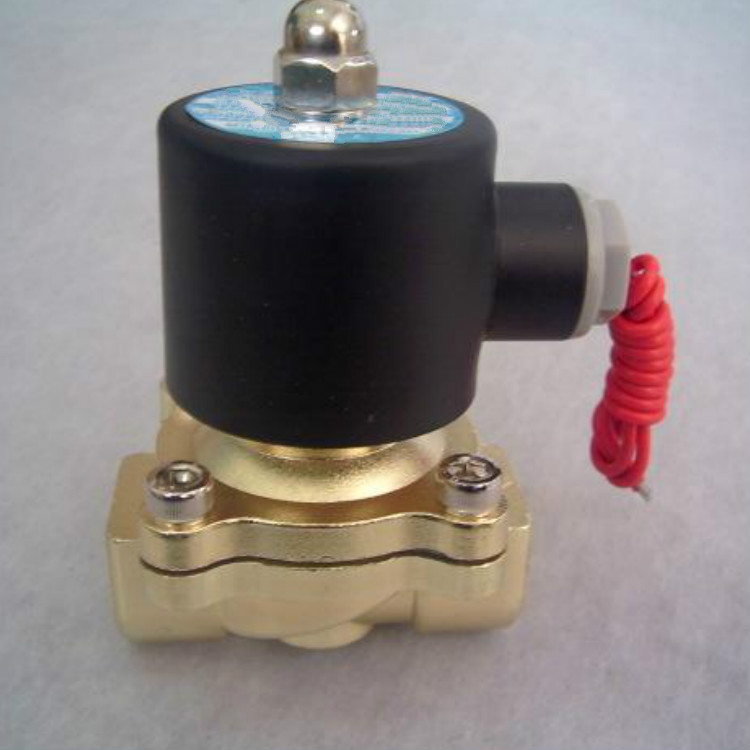

◆ 2W電磁閥又稱水用電磁閥產品用途
2W系列電磁閥,閥體采用鍛壓成型,內件不銹鋼制作,用于管路中對液體,氣體介質通斷的自動控制。
◆電磁閥 主要技術數據
1、使用壓力:0~10kg/cm2
2、大耐壓力:16kg/cm2
3、使用流體:空氣、水、油、瓦斯、煤氣、液化氣
4、使用流體粘度:20CST以下
5、工作溫度:-5~80℃
6、電壓波動范圍:±10%
7、動作方式:直動式
8、型式、常閉式(即通電后閥開啟,或常開式(通電閥關閉)。
9、工作壽命>15萬次
10、絕緣等級:B級
11、經圈溫升<75℃
12、功率<15W
◆電磁閥安裝注意事項
1、安裝電磁閥,閥體上的箭頭標記,應同管路流體流向相一致。
2、電磁閥上的標牌參數應與實際使用要求相符。特別請注意標記的額定電壓。
◆電磁閥警告
本電磁閥沒有安裝防爆裝置,不能在有爆炸性危險的場所使用。
◆備注
對電磁閥有特殊要求,請與當?shù)亟?jīng)銷商聯系。
◆2W電磁閥又稱水用電磁閥產品規格
型號 | 通徑 | A | B | C | D | K(G) | 閥體材質 |
2W025-06 | 2.5 | 66 | 30 | 75 | 40 | 1/8" | 鍛造銅 |
2W025-08 | 2.5 | 66 | 30 | 75 | 40 | 1/4" |
2W040-08 | 4 | 66 | 30 | 75 | 40 | 1/4" |
2W040-10 | 4 | 74 | 32 | 85 | 52 | 3/8" |
2W160-10 | 16 | 101 | 57 | 117 | 69 | 3/8" |
2W160-15 | 16 | 101 | 57 | 117 | 69 | 1/2" |
2W-200-20 | 20 | 107 | 57 | 123 | 73 | 3/4" |
2W-250-25 | 25 | 111 | 74 | 134 | 99 | 1" |
2W350-35 | 35 | 140 | 90 | 170 | 119 | 11/4" | 鑄造銅 |
2W400-40 | 40 | 142 | 95 | 172 | 123 | 11/2" |
2W500-50 | 50 | 172 | 123 | 209 | 168 | 2" |
注:1、需要法蘭連接的在型號后加F,如2W250-25F 3、需要不銹鋼螺紋連接的加J,如2W250-250J
2、需要不銹鋼法蘭式的即:2W25025JF 4、需要常開式的在型號后加K,如2W250- 25JFK
即表示:不銹鋼閥體,法蘭連接,常開式。通徑φ25mm。
㈠ 訂貨須知:
①2W電磁閥型號②2W電磁閥公稱通徑③2W電磁閥公稱壓力④2W電磁閥工作介質⑤2W電磁閥工作壓差⑥2W電磁閥介質溫度⑦2W電磁閥電源電壓及頻率⑧2W電磁閥介質粘度。
+22
㈡電磁閥正常工作時的電壓為220V V 如超過此范圍,請訂貨時注明電壓波動量。其它規
-15
格電源電壓可做特殊訂貨。
㈢閥門的開通時間達12小時以上,請選用常開式電磁閥。當使用環境周圍有易燃易爆品,請選用防爆型電磁閥。
㈣當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的良科閥門公司專家為您審核把關。
㈤特殊訂貨:
①如您選購氟橡膠膜片(Viton)則在訂單中注明V,其介質量高溫度可達到130℃;如您選購三元乙丙膠膜片(EPDM)則注明E,其介質高溫度可達到110℃。
②需要法蘭連接可在訂貨時說明。
