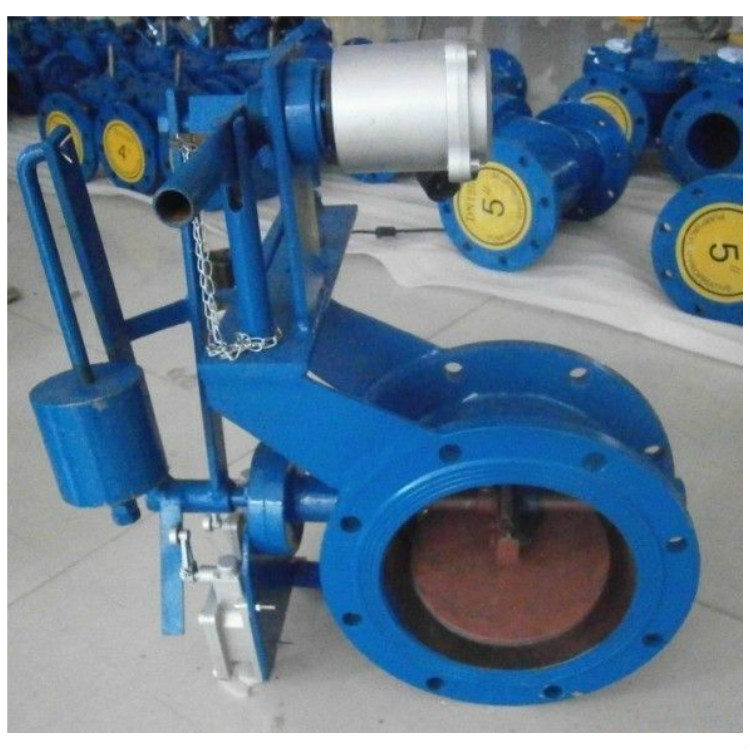

DMF-0.1型電磁式煤氣快速切斷閥產品展示
電控式煤氣快速切斷閥是我們公司的換代產品；是煤氣系統中防止重大事故發生的有效安全裝置，本閥具有結構簡單、操作方便、工作可靠、切斷速度快（≤1秒鐘）和密封 性能好等特點，廣泛應用于煤氣加熱爐、煤氣鍋爐及各種工業然氣鍋爐中。
我公司生產的DMF-0.1型電磁式煤氣快速切斷閥有DN150-DN1200等多種規格。

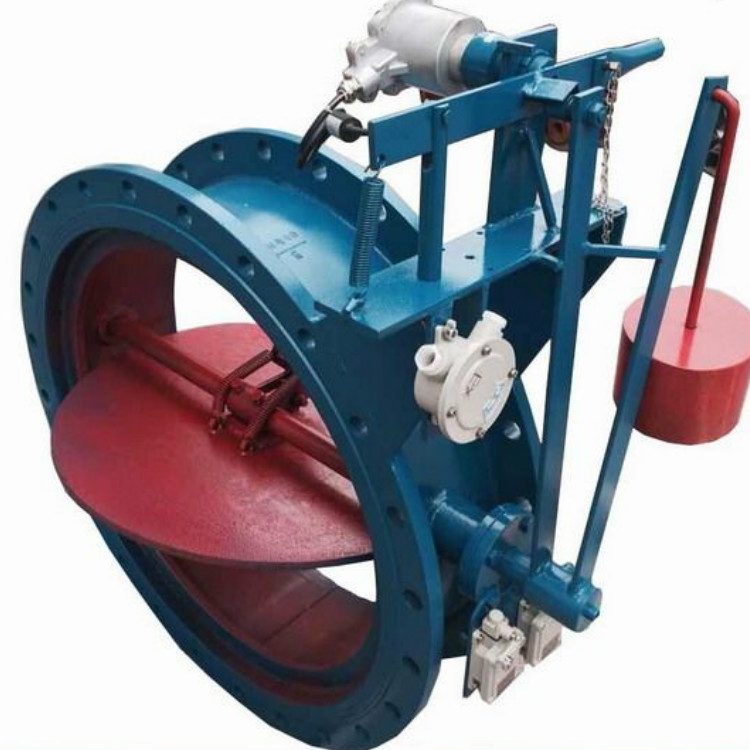

DMF-0.1型電磁式煤氣快速切斷閥工作原理電控式煤氣快速切斷閥由密封性能良好的蝶閥電磁機構、鎖定機構、重錘及重錘臂等部件組成；閥門開啟時，重錘臂處于豎立位置，電源接通，重錘臂被鎖定機構鎖定，管道正常輸氣。當管道內介質壓力底于規定值或系統出現異常需立即切斷介質時，可通過相應的控制回路使電磁機構斷電，解除鎖定；重錘臂及閥板在重力的作用下，依順時針方向落下，閥門關閉。當需要恢復供氣時，將重錘臂連同重錘按逆時針方向轉至堅直位置，鎖定機構復位，此時行程開關的接點閉合，電磁機構得電，重錘臂被鎖定。閥門又呈開啟狀態。
DMF-0.1型電磁式煤氣快速切斷閥特點：
1、當電源系統意外斷電時，切斷閥會快速關閉。2、通過控制電路與其它的電氣設備進行連鎖運行，切斷煤氣，以滿足生產系統的安全要求。3、工耗低，一般工作能耗為20W~40W，發熱量小，無噪聲，對于電力系統瞬間斷電（＜0.5秒）有一定的抗干擾能力。 DMF-0.1型電磁式煤氣快速切斷閥安裝與使用1、切斷的安裝方式有水平管道安裝和垂直管道安裝兩種，不可以在傾斜管道上安裝。安裝后的閥門其軸線要求水平。2、切斷閥一般應在室內使用，環境溫度范圍在 -20℃~ 80℃，所在管道不得有劇烈的震動。如為露天安裝，必須加裝防雨罩。
DMF-0.1型電磁式煤氣快速切斷閥產品介紹
DMF-0.1電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥
切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。
DMF-0.1型電磁煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚
氟橡膠封圈的特殊產品。
二、DMF-0.1型電磁式煤氣快速切斷閥技術規格
1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）
2、閥的公稱壓力為PN0.1MPA。
3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。
4、切斷時間：一秒
5、介質溫度：-20~180℃。
6、環境溫度：-20~60℃。
三、DMF-0.1型電磁式煤氣快速切斷閥尺寸表 ：
| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
DMF-0.1型電磁式煤氣快速切斷閥訂貨說明：
1.電磁閥閥體材質（鑄鋼）；
2.電磁閥電壓（AC220,DC24V）；
3.電磁閥工作壓力（0-0.1）；
4.電磁閥公稱直徑（DN80-1000）；
5.電磁閥使用介質（煤氣、天然氣、液化石油氣、空氣、軟化水及其他非腐蝕性氣體）；
6.電磁閥連接方式（法蘭）；
7.電磁閥介質溫度（0-80度）。
8.如有特殊要求時請在訂購產品時注明。
9.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
