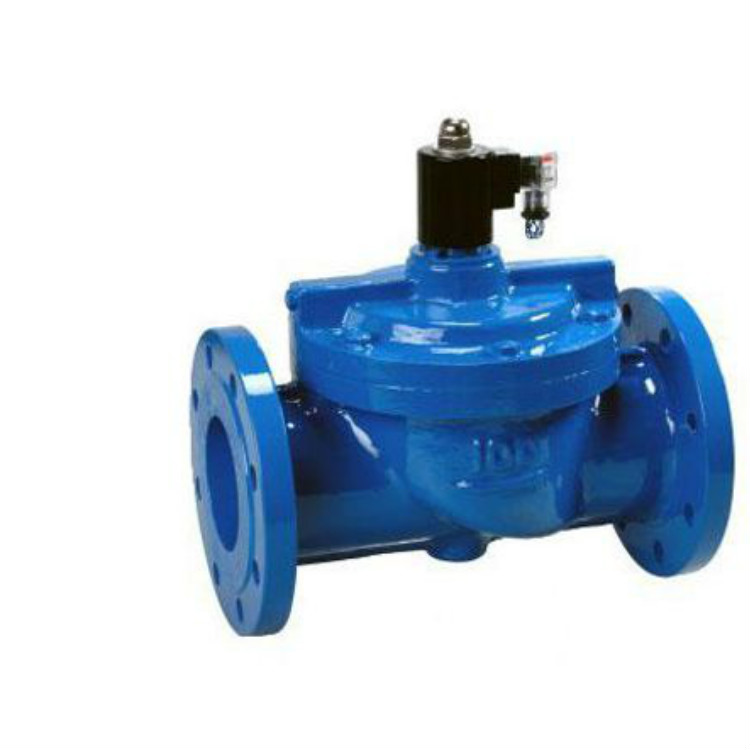

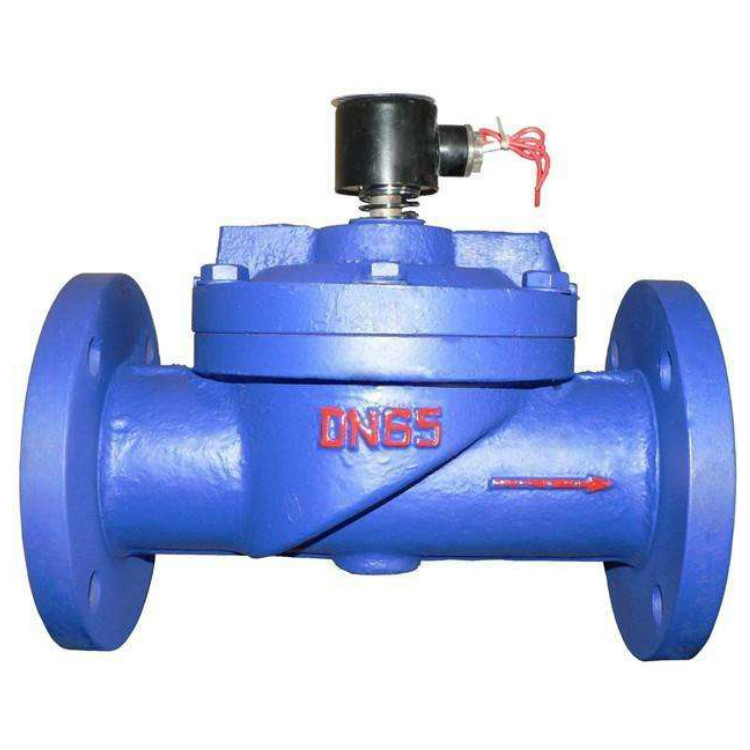

ZCS水用電磁閥適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于水用電磁閥采用橡膠密封,故對工作介質的清潔度大大減低,具有啟閉訊速,可靠性高等特點。結構特點:結構簡單,體積小,密封性能好,維修方便。
ZCS水用電磁閥型號規格說明:
ZCS水用電磁閥結構原理:
水用電磁閥通徑15~100為膜片式為二次開閥的先導式電磁閥,通徑125~300為三次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,常位時,活動鐵芯封住副閥口,閥腔內壓力平衡,副閥、主閥口封閉。當線圈通電,產生電磁力將活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥門外泄,以致主閥閥杯上下產生壓力差,膜片或閥杯被迅速托起,主閥口開啟,閥呈通路狀態。當線圈斷電,磁場消失,活動鐵芯復位,封閉副閉口,斷而副閥和主閥閥杯內壓力上升,主閥閥杯壓向閥座,閥又呈關閉狀態。常開電磁閥,當線圈通電時,產生磁力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉,隨著主閥閥杯上下壓差趨向相等,主閥閥杯由自重壓向密封面,閥門關閉。當線圈斷電后,磁力為零,銜鐵和副閥閥杯由于彈簧作用上升,副閥打開,主閥閥杯內介質經副閥流走,壓力下降,當壓力降到一定值后,主閥閥杯由上下壓差作用向上升起,主閥打開,閥門開啟。
技術參數:
工作介質 | 水、粘度≤4°E的油及其它非腐蝕性流體 |
介質溫度℃ | ≤60 |
公稱壓力(MPa) | 1.0 |
工作壓差(MPa) | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 |
電源電壓 | AC220V其余規格可作特殊訂貨 |
額定流量系數(kv) | 按JB/T352-94規定 |
泄漏量(ml/min) | 按JB/T352-94-F規定 |
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
功耗 | 36VA | 50VA |
防爆接線說明:
防爆標志 | dⅡBT4 |
防爆證編號 | CE991010 |
出線口接線 | 內螺紋M20×1.5 |
環境溫度 | -40-+60℃ |
ZCS水用電磁閥主要外形及安裝尺寸:
