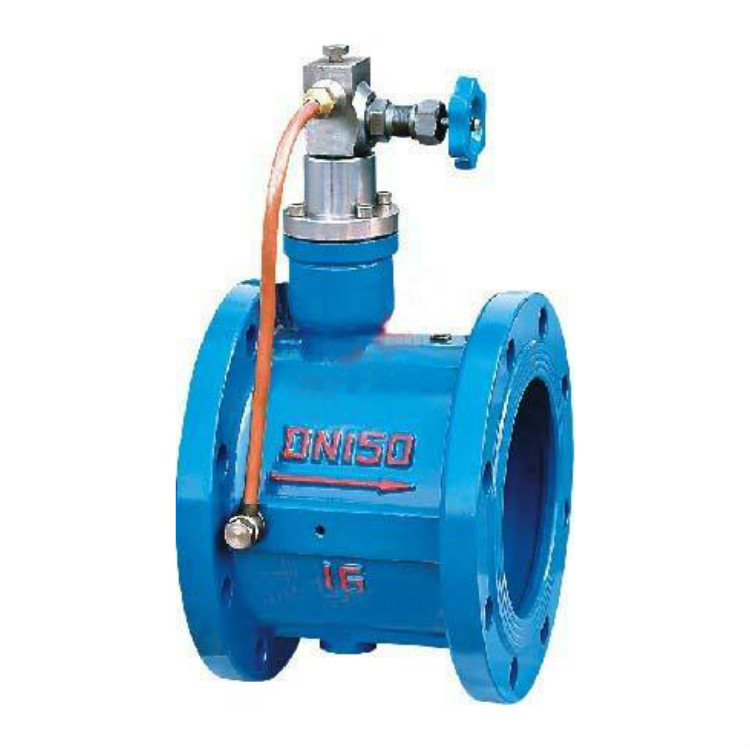

hh49x消聲緩閉止回閥也就是微阻緩閉蝶式止回閥,其具體型號有hh49x-10、hh49x-16、hh49x-25,適用的介質有清水、污水以及海水,能夠起到防止介質倒流和破壞水錘的作用。
結構示意圖
安裝示意圖
外型規格尺寸
公稱壓力 | 公稱通徑DN(mm) | 尺寸 |
L | H | B |
1.0MPa 2.0MPa 2.5MPa | 40 | 140 | 200 | 88 |
50 | 150 | 215 | 98 |
65 | 170 | 225 | 108 |
80 | 180 | 235 | 118 |
100 | 190 | 280 | 130 |
125 | 200 | 290 | 148 |
150 | 210 | 310 | 172 |
200 | 230 | 350 | 210 |
250 | 250 | 415 | 240 |
300 | 270 | 450 | 264 |
350 | 290 | 480 | 297 |
400 | 310 | 550 | 324 |
450 | 330 | 585 | 351 |
500 | 350 | 640 | 379 |
600 | 390 | 720 | 434 |
700 | 430 | 780 | 491 |
800 | 470 | 840 | 549 |
900 | 510 | 990 | 600 |
1000 | 550 | 1050 | 655 |
1200 | 630 | 1210 | 770 |
