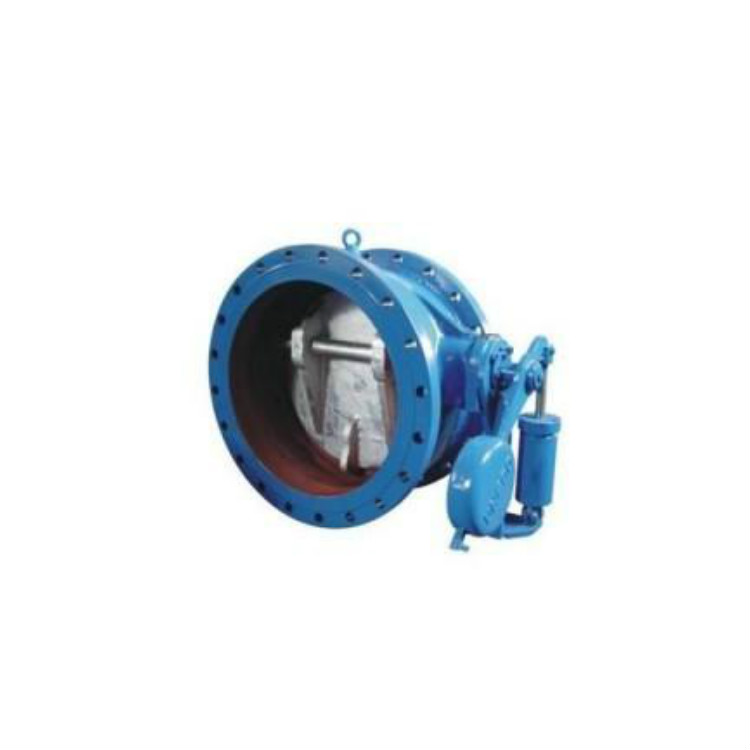

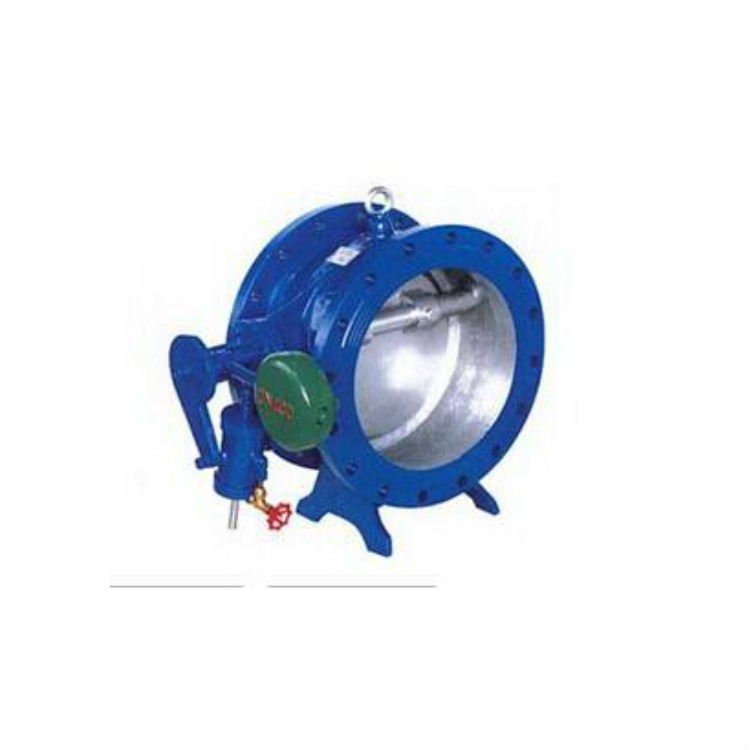

HH47X蝶式緩沖止回閥

HH47X蝶式緩沖止回閥詳細資料:



一、HH47X蝶式緩沖止回閥概述

我們公司生產的H47X\H47H\HH47X\HH47H\H47XF\HDH47X型碟式緩沖止回閥,主要用于工業供水、污水處理廠的水泵出口處,防止官網中介質逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥門主要由閥體、閥瓣、緩沖裝置和微量調節閥裝成。該產品具有機構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點,是工業用水和城市排污的最佳產品。主要零件材質如下:



零件名稱

材質

閥體

鑄鐵、鑄鋼、不銹鋼

碟板

碳鋼、不銹鋼+丁腈橡膠

閥桿、活塞

不銹鋼



三、HH47X蝶式緩沖止回閥主要技術參數



型號

公稱壓力

試驗壓力PSPN(MPa)

工作壓力

介質溫度

適用介質

PN(MPa)

殼體

密封

P(MPa)

(℃)

H47X、H47H、Hh47x、Hh47H、H47XfHDH47X

1

1.5

1.1

1

0~80℃

水、油品

1.6

2.4

1.75

1.6

海水、污水

2.5

3.75

2.75

2.5





四、HH47X蝶式緩沖止回閥主要外形尺寸(法蘭連接尺寸:PN10、16、25按JB/T78-94標準)





公稱通徑
DN(mm)

尺寸

L

H

B1

B2

200

230

550

540

600

250

250

630

600

700

300

270

690

650

740

350

290

780

710

800

400

310

860

770

870

450

330

910

830

920

500

350

980

900

1000

600

390

1070

1090

1250

700

430

1220

1200

1360

800

470

1320

1320

1480

900

510

1430

1420

1580

1000

550

1550

1550

1700

1200

630

1800

1780

1950

1400

710

1980

2000

2175
