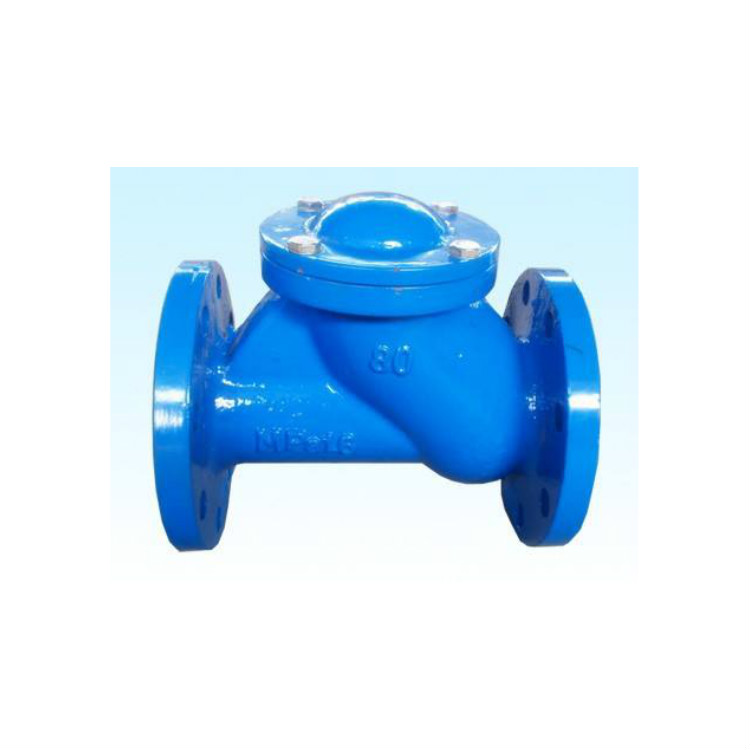

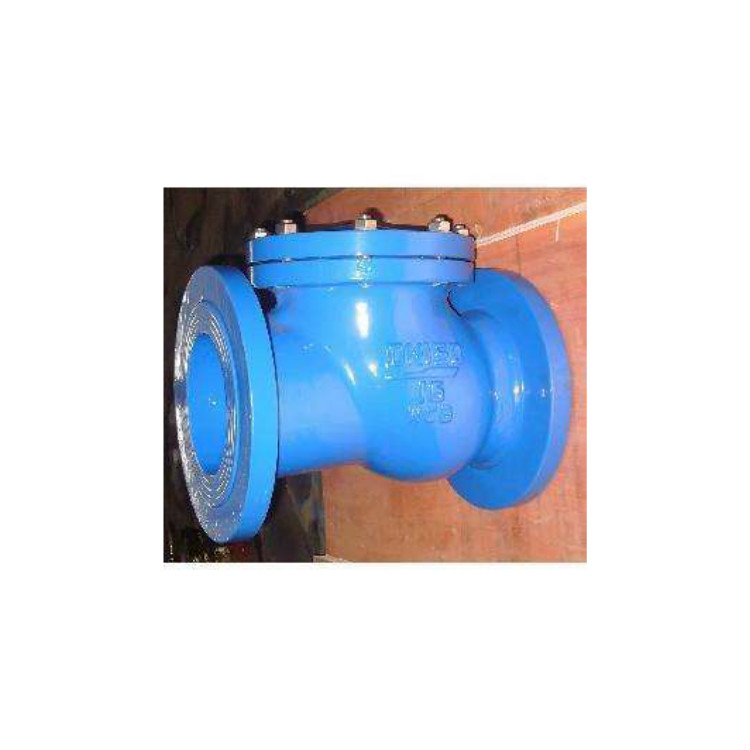

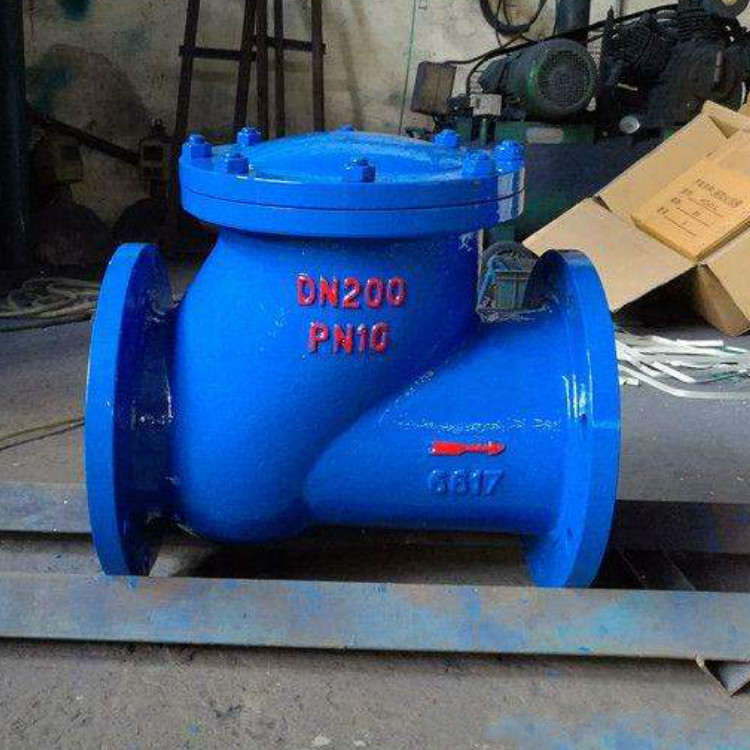

HQ41X球形止回閥


HQ41X球形止回閥概述

    本廠生產的HQ41X-10/16、HQ44X-10/16型球形止回閥及HQ45X多球形止回閥,采用橡膠包皮滾球?yàn)殚y瓣,在介質的作用下,可在閥體內的整體式滑道上作上下左右滾動,從而打開或關閉閥門。消聲式關閉,不產生水錘,密封性能好。
    球形止回閥HQ41X型型無磨損球形止回閥閥體采用全水流通道,流量大,阻力小,水頭損失比旋啟式小50%。水平或垂直安裝均可,可用于冷水、熱水、工業及生活用水管網系統中,更適應用潛水排水污泵,介質溫度為0~80℃。

HQ41X球形止回閥主要技術參數

型號

公稱壓力MPa

試驗壓力PSMPa

工作溫度℃

殼體

密封

HQ41X-10/16

1.0

1.5

1.1

≤80

1.6

2.4

1.76


HQ41X球形止回閥主要零部件

零 件 名 稱

材 質

閥體、閥蓋

球鐵、鑄鋼

球架、檔板

球鐵、鑄鋼

球 體

碳鋼包橡膠

HQ41X球形止回閥主要外形尺寸

公稱通徑

50

65

80

100

125

150

200

250

300

350

Lmm

216

241

293

305

381

403

495

622

698

787

Hmm

185

210

245

280

335

400

495

600

715

800

連接尺寸

PN1.0MPa按GB4216.4-84;PN1.6按GB4216.5-84 標準
