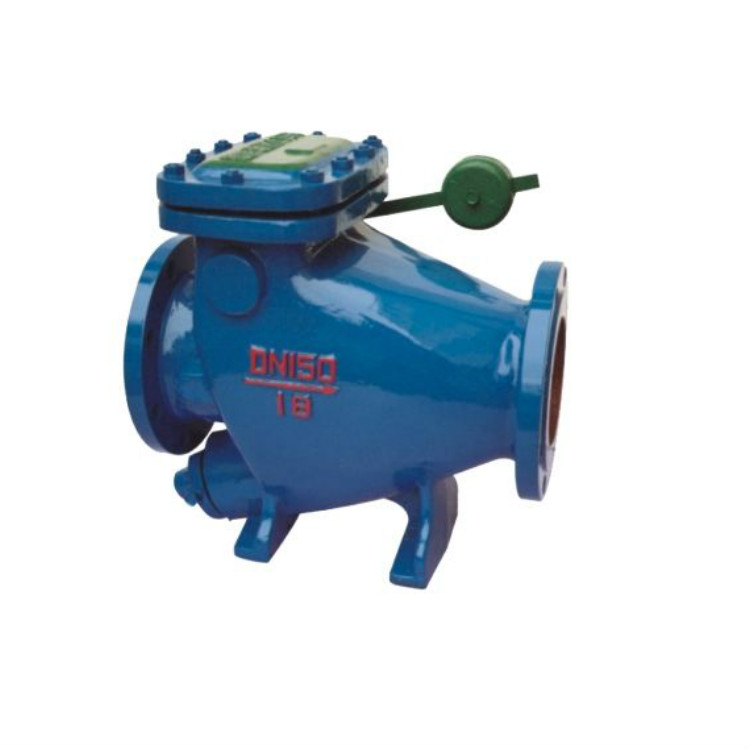

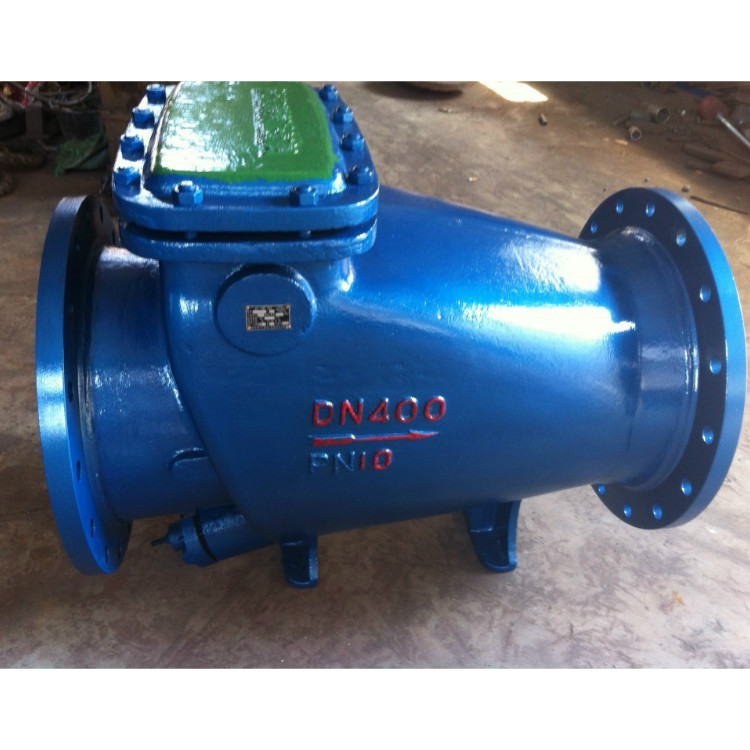

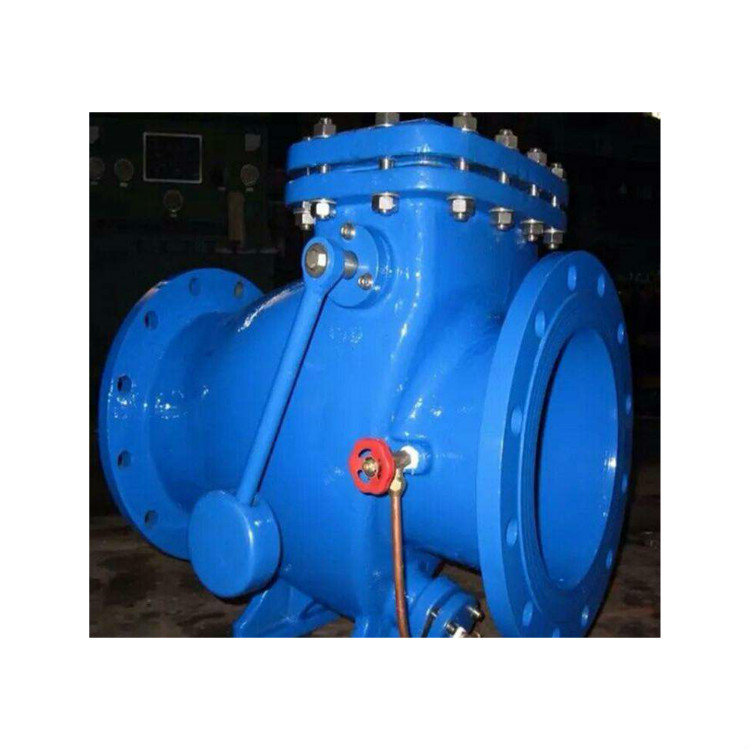

HH44X微阻緩閉止回閥用于給排水管道,安裝在是水泵出口處用來防止介質逆流和消除破環性水錘,并能有效地減少閥門關閉水錘壓力,可保障官網安全運行,它具有閥瓣輕、開度大、節電效果顯著,流體阻力小,水錘消除機構設計新穎,密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點.
微阻緩閉止回閥主要材質有
碳鋼、低溫鋼、雙相鋼(F51/F53)、鈦合金、鋁青銅、因科鎳爾(INCONEL625)、SS304、SS304L、SS316、SS316L;鉻鉬鋼、蒙乃爾(400/500)、20#合金,哈氏合金等金屬材料
微阻緩閉止回閥結構特點
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統微阻緩閉止回閥的1/4~1/20
3、閥瓣關閉快速,水錘壓力小
4、水平或垂直管道均可使用,安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
HH44X型微阻緩閉止回閥結構圖
主要性能與參數
| 1.0MPa | 1.6 MPa | 2.5 MPa | 4.0 MPa |
強度試驗壓力 | 1.5 MPa | 2.4 MPa | 2.75 MPa | 6.0 MPa |
密封試驗壓力 | 1.1 MPa | 1.76 MPa | 2.75 MPa | 4.4 MPa |
工作壓力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | 4.0 MPa |
緩閉減低水錘性能
1.當水介質倒流時,閥瓣先速閉后緩閉,緩閉時間可在0`60秒內任意調節
2.當管路中介質倒流時可調節到所產生的水錘峰值水大于工作壓力的1.5倍
3. 介質倒流時,可調節到水泵倒轉速度不超過電機額定轉速的1.3倍
主要技術尺寸
(MPa) | 公稱通徑 DN(mm) | 尺寸 | | |
L | H | B |
1.0 1.6 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 |
65 | 290 | 320 | 290 |
80 | 310 | 354 | 300 |
100 | 350 | 350 | 320 |
125 | 400 | 380 | 340 |
150 | 480 | 500 | 410 |
200 | 500 | 580 | 450 |
250 | 600 | 670 | 550 |
300 | 700 | 730 | 580 |
350 | 800 | 820 | 630 |
400 | 900 | 920 | 700 |
450 | 1000 | 950 | 800 |
500 | 1100 | 1100 | 900 |
600 | 1300 | 1200 | 990 |
700 | 1400 | 1550 | 1120 |
800 | 1500 | 1700 | 1300 |
900 | 1700 | 1800 | 1350 |
