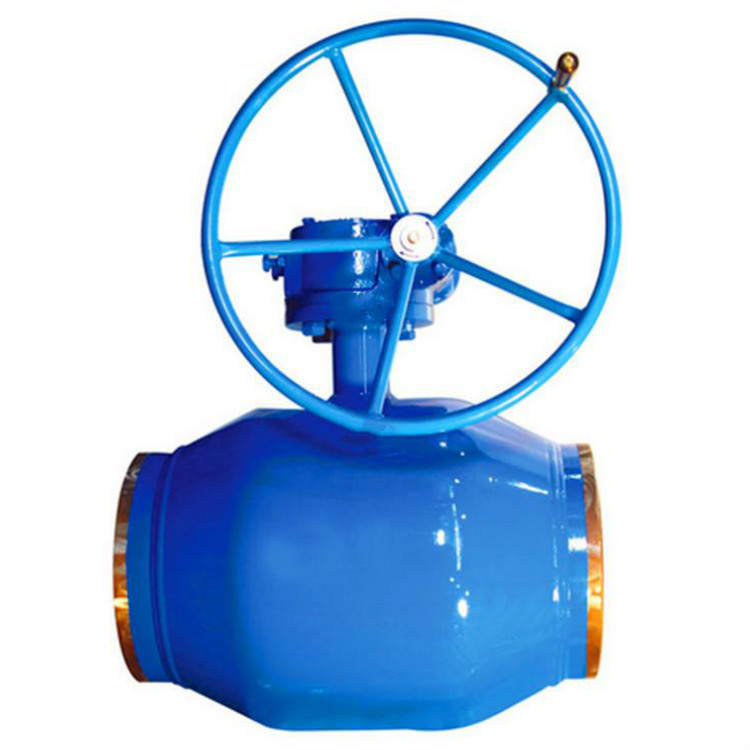

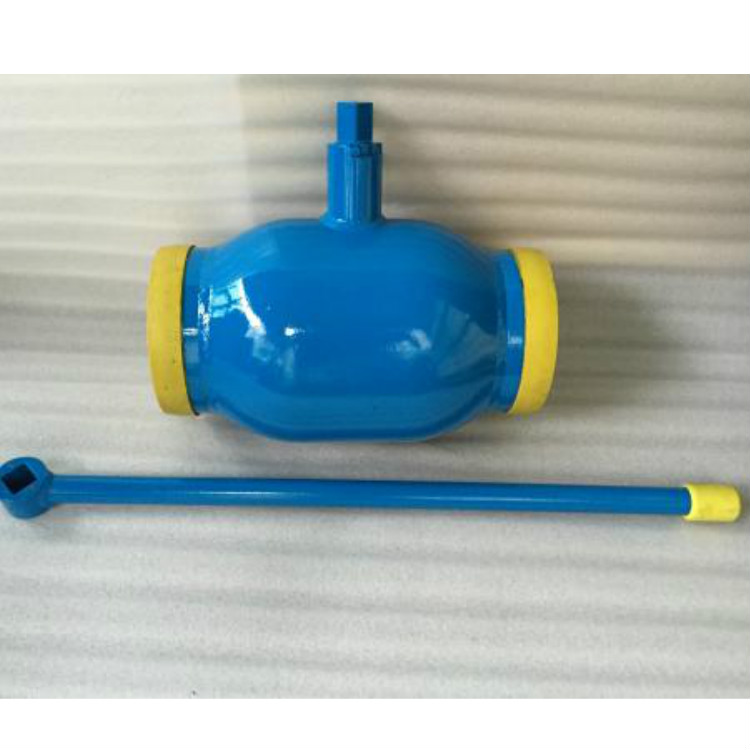

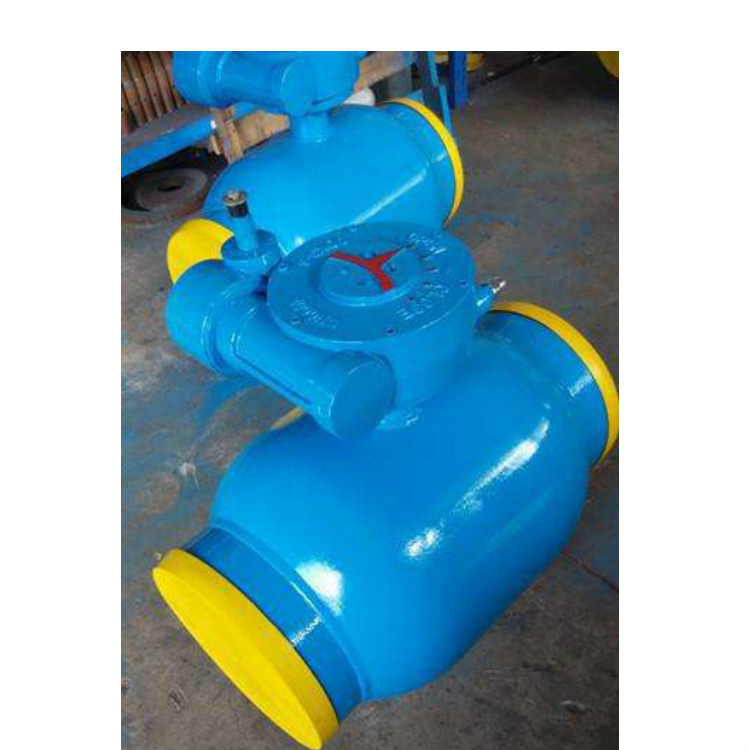

Q361F-25C全焊接球閥的簡單介紹Q361F-25C全焊接球閥焊接球閥采用碳鋼無縫鋼管壓制成型整體式,閥門自身全由焊接式技術組合而成。密封環本體采用含量20%Carbon(碳素)的PTFE材質,保障焊接球閥完全達到無泄漏(0%)。 Q361F-25C全焊接球閥的詳細信息Q361F-25C全焊接球閥焊接球閥采用碳鋼無縫鋼管壓制成型整體式,閥門自身全由焊接式技術組合而成。密封環本體采用含量20%Carbon(碳素)的PTFE材質,保障焊接球閥完全達到無泄漏(0%)。閥座設計采用碳纖維增強特氟隆密封環及碟形簧構成的,所以對壓力和溫度的變化適應能力強,在標注壓力和溫度范圍內不會產生任何泄滑現象。閥體材料跟管道材質一樣,不會出現應力不均,也不會由于車輛經過地面時而產生變形,管道耐老化,焊接球閥:外形美觀、開關靈便、體積輕小、適用廣泛、使用壽命長。 主要用途:
城市燃氣:燃氣輸出管道、主干線及各支線供應管道等。 集中供熱:大型供熱設備輸出管線、主干線、支線。 熱交換機:管道及各回路啟閉。 鋼鐵廠: 各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。 各種工業設備:各種熱處理管道、各種工業煤氣和熱力管道。 焊式球閥從DN50~DN1000(2"~40")PN150LB~1500LB。該閥密封性能好,可靠性高,產品無外漏,使用更安全,密封性能好,使用壽命長。適用于輸油、輸氣等長輸管線,以及對管道要求高的重要場所。焊接標準:ANSIB16.25 OR GB12224 主要零部件材料 零件名稱 Part name | 材料 Material | 閥體/蓋 Body/Bonnet | A105、304、316、304L、316L | 球體 Ball | A105+HCr(Nip),2Cr13,304,316,304L,316L | 閥桿 Stem | 2Cr13,304,316,304L,316L | 閥座 Seat | PTFE、PPL、尼龍101 |
ANSI Class150 PN1.6 壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm) 公稱通徑 | NP | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 球孔直徑 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | 591 | 686 | 781 | 876 | 978 | L | RF | 178 | 203 | 229 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | 1372 | 1524 | 1753 | BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1524 | 1727 | 1956 | H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | 580 | 640 | 730 | 980 | 1010 | H | 165 | 90 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | 680 | 760 | 870 | 980 | 1040 | W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | E | | | | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | 83 | 123 | 123 | F | | | | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | 580 | 650 | 650 | 735 | 735 | 重量 | 24 | 50 | 75 | 195 | 280 | 440 | 570 | 800 | 1480 | 2350 | 2400 | 4050 | 6160 | 7200 | 8700 | 12500 |
