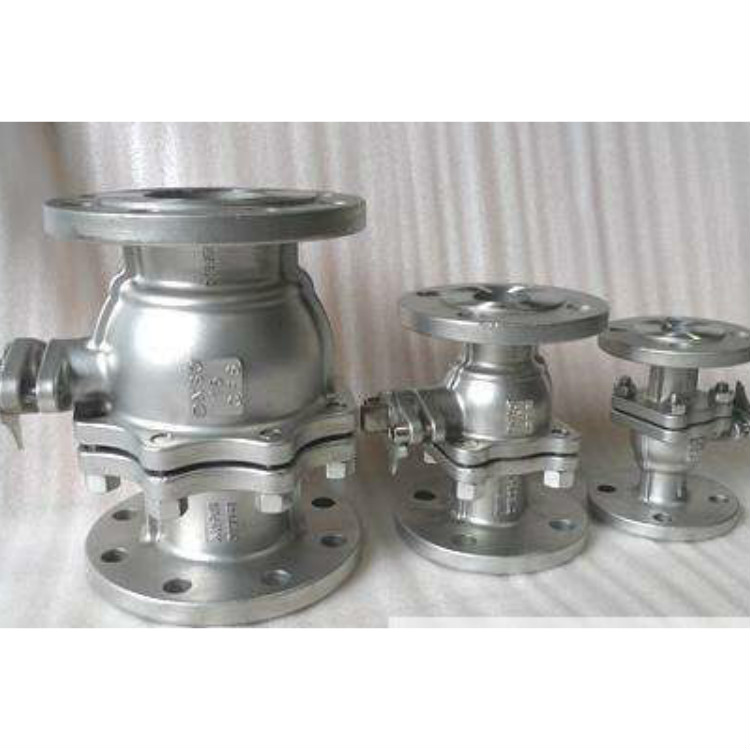

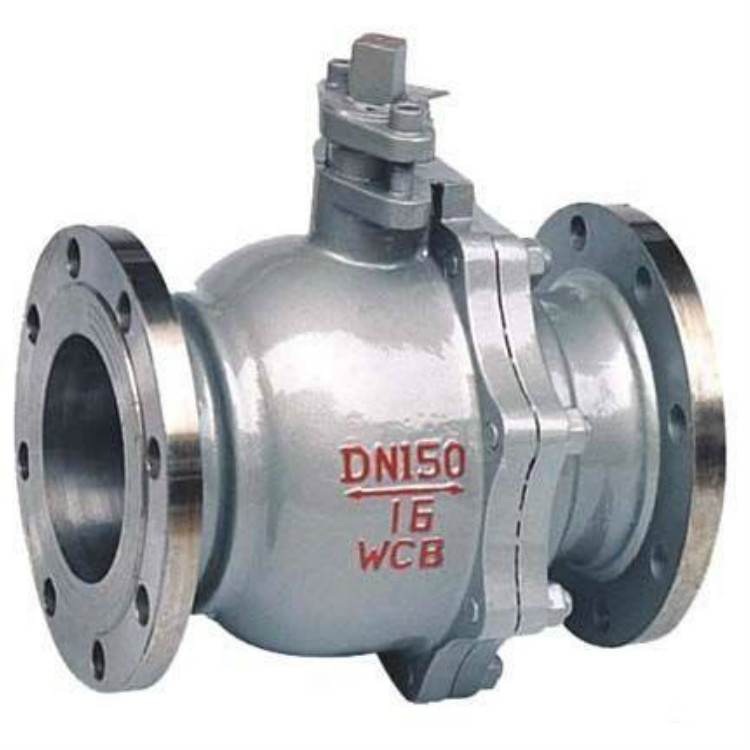

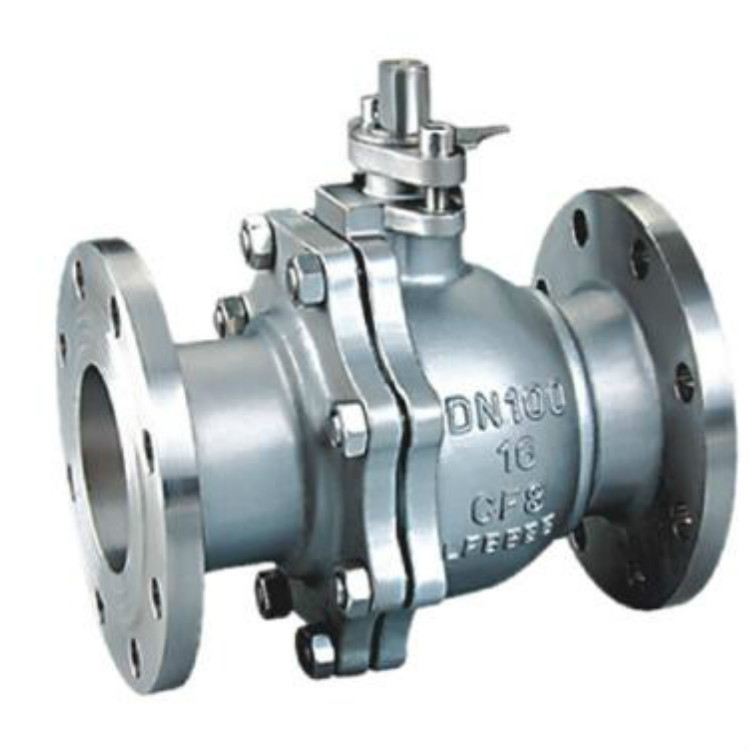

Q41F/H浮球式法蘭球閥,鑄鋼法蘭球閥,不銹鋼法蘭球閥
下一條:Q47F/Y/H固定式法蘭球閥

上一條:已經沒有了



q41f法蘭浮動球閥用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中,浮動球閥的流動阻力最小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。

2、球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。

【結構簡圖】

q41f浮動球閥結構示意圖

圖中數字含義:1表示閥體,2表示閥蓋,3表示雙頭螺柱,4表示螺母,5表示墊圈,6表示球體,7表示閥座,8表示閥座支承圈,9表示閥座彈簧,10表示閥座密封圈,11表示閥桿,12表示止推軸承,13表示閥桿填料,14表示填料壓環,15表示填料壓蓋,16表示螺釘,17表示定位板。

【性能參數】

法蘭浮動球閥型號

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作壓力(MPa)1.6~2.5
適用溫度(℃)≤180
適用介質水、蒸汽、油品弱腐蝕性介質
材料閥體、閥蓋碳素鋼鑄鋼鉻鎳系不銹鋼
球體、閥桿鉻/鉻鎳/鉻鎳鉬系不銹鋼鉻鎳系不銹鋼
密封圈柔性石墨墊圈/316+柔性石墨墊圈
填料聚四氟乙烯
連接尺寸及重量
公稱通徑DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107142152178252272342
W130130160180230230400400650105010501410
Wt(kg)2.53567101519335893160
