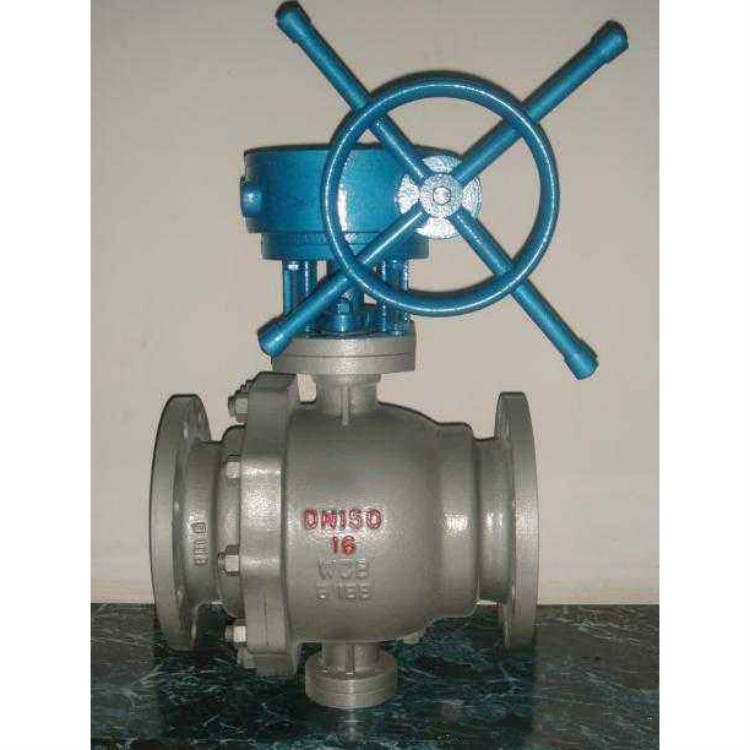

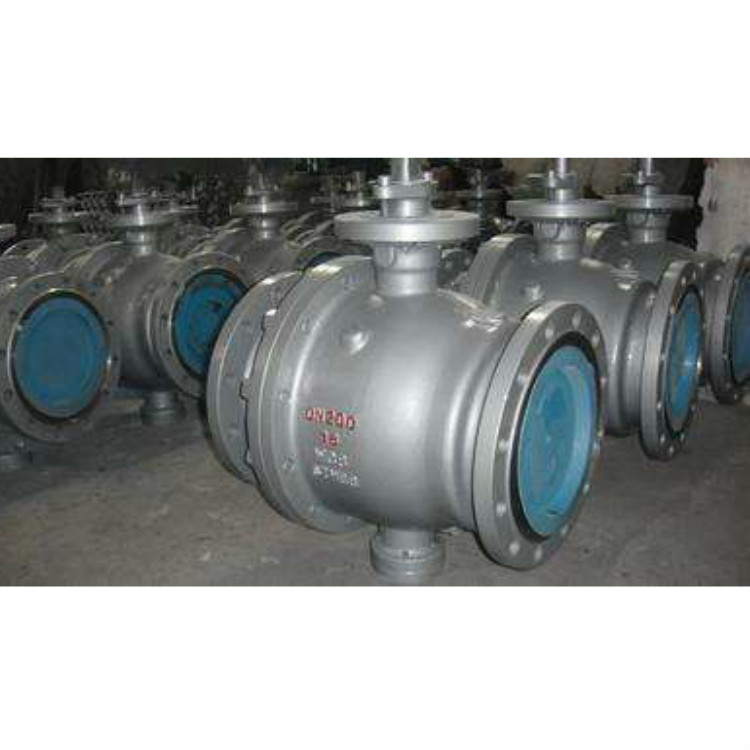

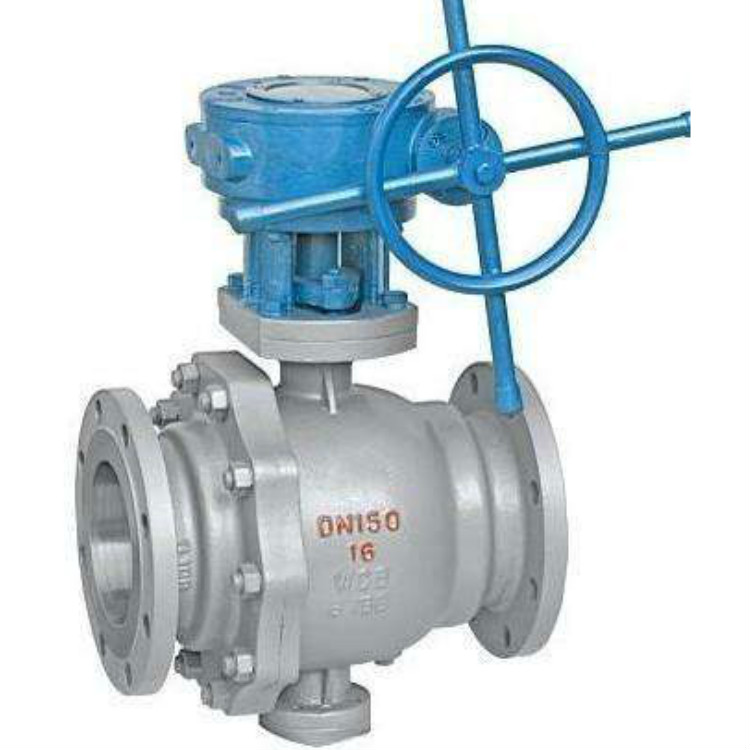

【產品用途】
Q47F固定球閥適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
【閥門型號】
固定球閥型號有：q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。
【產品特點】
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。
2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛。
【結構示意圖】
圖中標注數字解析：1表示球體，2、25表示軸襯，3表示密封圈，4表示閥座，5、9、22、31表示O型圈，6表示防火墊，7表示支撐圈，8、27表示彈簧，10、23表示注脂閥，11、17、21、32表示墊片，12表示閥蓋，13表示螺柱，14表示螺母，15、18、34表示螺釘，16表示螺塞，19表示球，20表示底蓋，24表示閥體，26表示排泄閥，28表示鍵，29表示閥桿，30表示止推軸承，33表示上閥桿座，35表示填料，36表示填料壓套，37表示壓板，38、39、41表示螺栓，40表示支架，42表示驅動結構。
【性能參數】
| 固定球閥型號 | 適用溫度(℃) | 適用介質 | 材料 |
| Q47F-16C | -29～150 | 水、蒸汽、油品等 | 碳鋼 |
| Q47F-16P | CF8 |
【外形和連接尺寸】| 公稱通徑 | 主要外形尺寸和連接尺寸 |
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 140 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | 800 |
