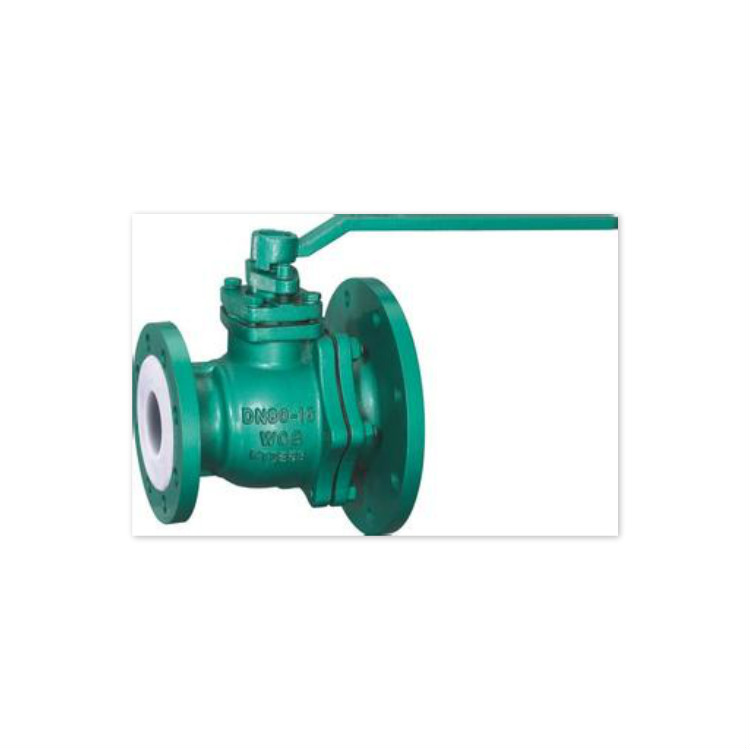

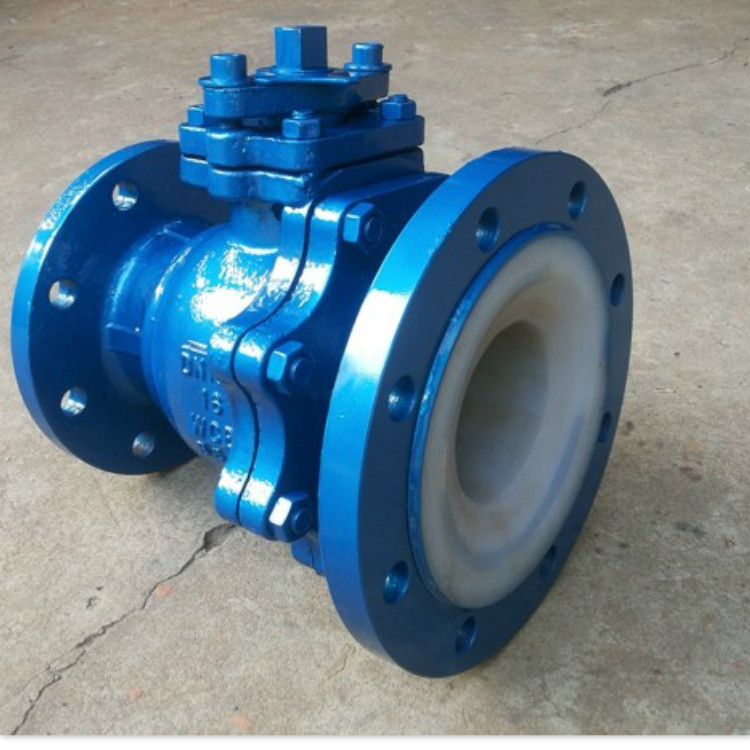

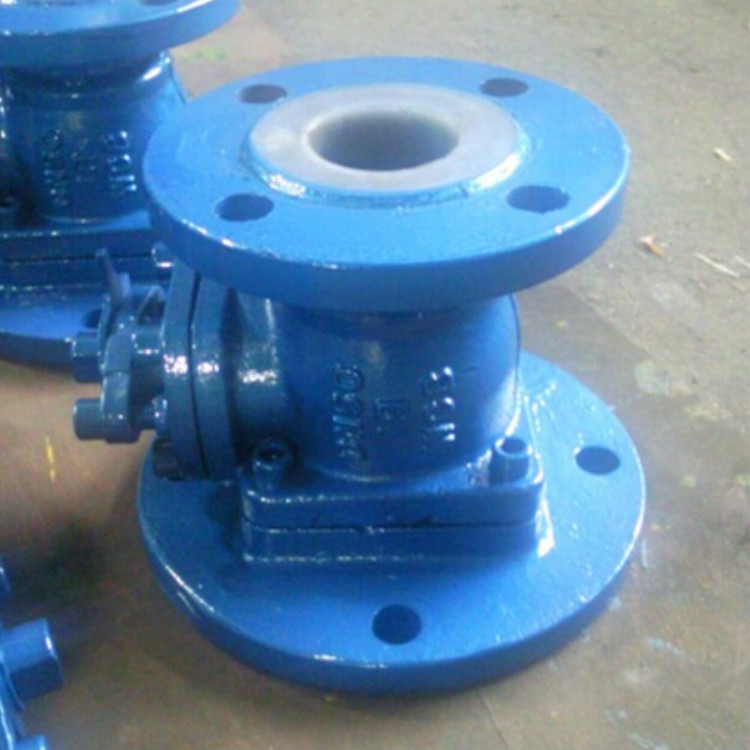

襯氟放料球閥結構如下: 主要由閥體、密封圈、閥瓣、支架、閥桿、手輪、閥壓蓋、螺母、法蘭、定位螺釘?shù)攘慵。本?lèi)閥門在管道中一般應當水平安裝。 襯氟放料閥的主要參數有:公稱通徑DN,放料閥額定流量系數KV,放料閥公稱壓力和壓差,放料閥閥體和閥內組件材料,放料閥流量特性,放料閥適用溫度,放料閥電源電壓和控制信號,放料閥是否帶附件等。 襯氟放料球閥的用途: Q41F-F系列襯氟放料球閥采用氟塑料襯里技術,閥體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸的過流部件全部為氟塑料,因此可在-50℃~180℃范圍內長期使用于任意濃度的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。也用于精細化工、制藥、化工行業的反應鍋上和細軟顆粒介質輸送。 襯氟放料球閥的工作原理: FQ41F系列放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的,閥瓣和閥體內側全部采用氟塑料襯塑工藝制成,其具有開關輕便,體積小,密封可靠,結構簡單,維修方便,使用范圍廣等優點。 襯氟放料球閥如左圖:L值為企業標準,左法蘭比右法蘭大一檔,D1與反應釜連接,分子為右法蘭尺寸,分母為左法蘭JB78尺寸,配反應釜50L-5000L。 FQ41F46襯氟放料球閥的設計特點: 放料球閥基本系列為FQ41F型,除具有一般球閥所具有的流體阻力小,啟閉速度快,結構簡單外,還有以下優點: 1、采用氟塑料襯里層的球閥,具有極高的化學穩定性,可以適用于任何強腐蝕性化學介質; 2、采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護; 3、啟閉件球體與閥桿鑄(鍛)為一體,杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性,從根本上保證了使用中的安全性; 4、結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏。 襯氟放料球閥的主要外形及連接尺寸: 公稱通徑 | PN 0.6-1.6(MPa) 主要外形尺寸和連接尺寸 (mm) | 重量 | DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | 32 | 140 | 135/160 | 100/130 | 78/115 | 3/3 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | 40 | 160 | 145/185 | 110/150 | 85/125 | 3/4 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | 79 標 | 50 | 170 | 160/205 | 125/170 | 100/140 | 3/4 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 | 80 | 200 | 195/245 | 160/200 | 130/175 | 4/5 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | 69 標 | 50 | 170 | 160/230 | 125/190 | 100/140 | 3/4 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 | 80 | 200 | 195/245 | 160/210 | 130/175 | 4/5 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | 100 | 280 | 215/280 | 180/240 | 150/210 | 4/5 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 |
安裝注意事項如下: 1、安裝在保溫管道上的各類手動閥門,手柄均不得向下! 2、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格! 3、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。 |
