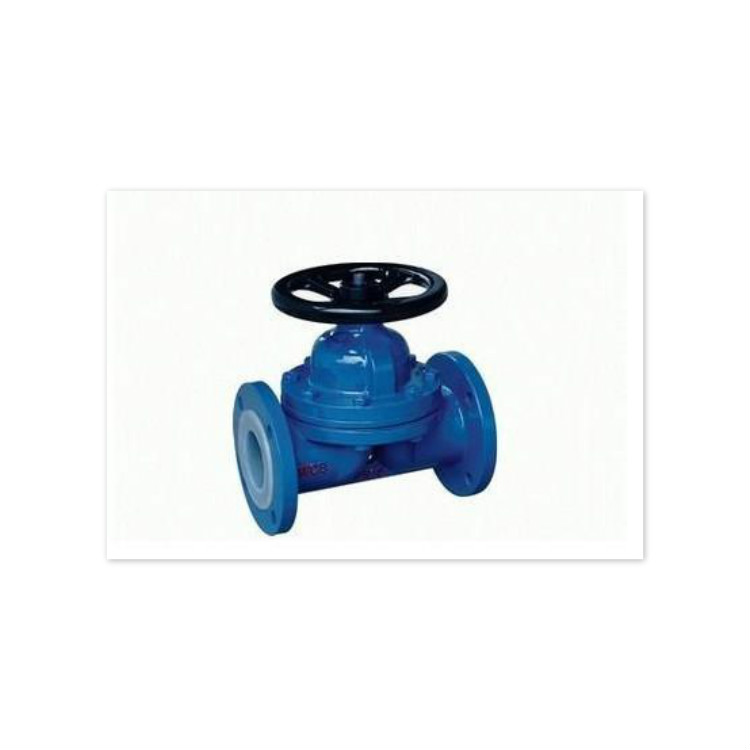

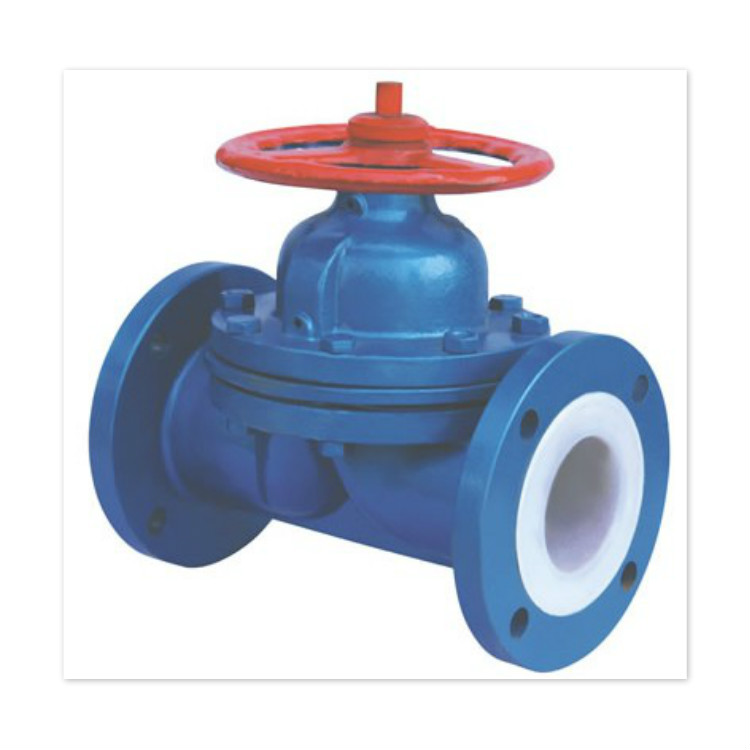

G41F46襯氟隔膜閥
下一條:EG41F46英標襯氟隔膜閥

上一條:已經沒有了



G41F46防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥
的詳細資料:

G41F防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥的詳細資料:

一、G41F襯氟隔膜閥概述:
襯氟隔膜閥是一種特殊形式的具有截斷功能的閥,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質目的。
二、防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥特點:
1.復合隔膜將閥體下部內腔與閥蓋內腔隔開,并與之形成直流通道,使隔膜上部的閥桿、閥瓣等內件與介質完全隔離,省去填料密封結構,介質的內漏和外漏可同時避免。
2.利用FEP(Teflon)氟塑料與合成橡膠復合而成的隔膜和帶有Feflon氟塑料襯里層的閥門可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執(zhí)行元件的膜片由于頻繁的啟閉易產生疲勞斷裂,應視工況、介質特性進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度見“閥門及管路附件用氟塑料 襯里性能表”。

防腐蝕隔膜閥G41F46襯氟隔膜閥 高溫隔膜閥主要零件材料表 main part and material table

零件名稱
Part name

材料Material

  閥體Body、
閥蓋Cover

鑄鋼cast steel、不銹鋼 stainless steel、內襯lining、F46

閥桿
Stem

優(yōu)碳鋼 excellent carbon steel、不銹鋼 stainless steel

隔膜片Diaphragm pad

F4、F46

隔膜墊
Diaphragm sheet

橡膠 rubber

閥桿螺母
Stem nut

2HMN58-2-2

手輪
Handwheel

HT200

襯氟隔膜閥標準PTFE-Lined diaphragm valve standard



技術規(guī)范
 Technical specification

設計標準
Design criteria

GB12239

結構長度structure length

GB12221

法蘭標準
Flange standard


JB/T79-94

GB9113.1-2

檢驗試驗Inspection test

GB/T13927

驅動方式
Drive mode

蝸輪worm、手動manual、電動electric、氣動pneumatic

G41F46襯氟隔膜閥詳細信息:

G41F46襯氟隔膜閥
