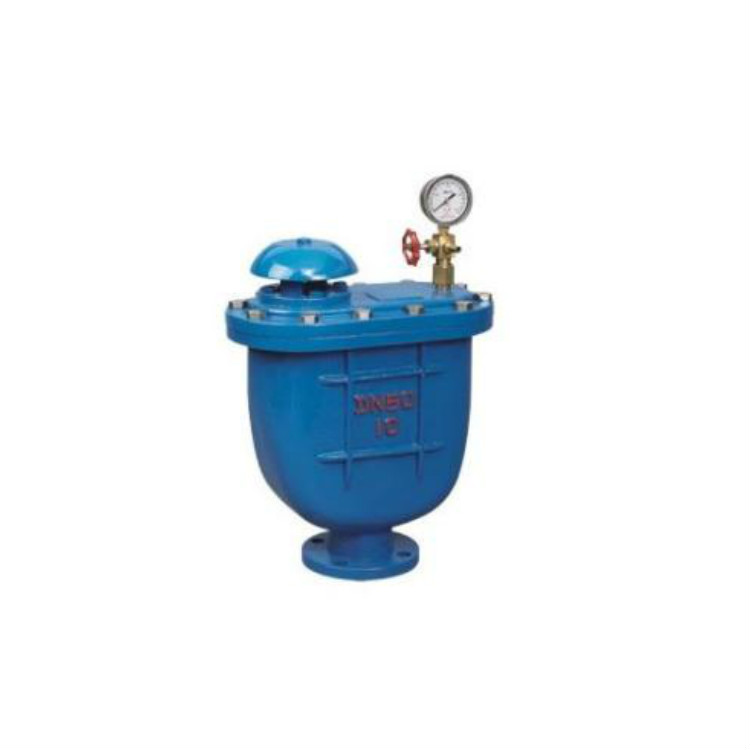

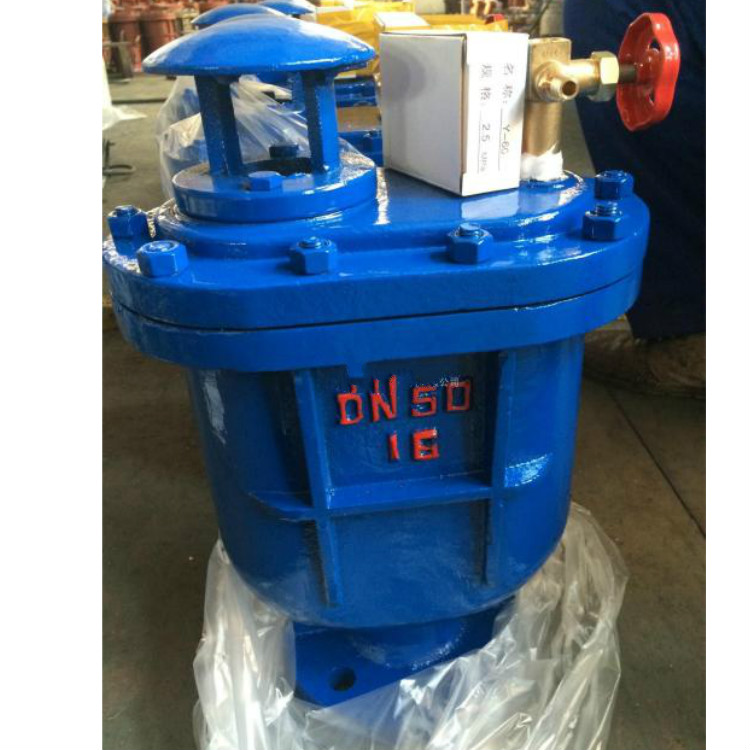

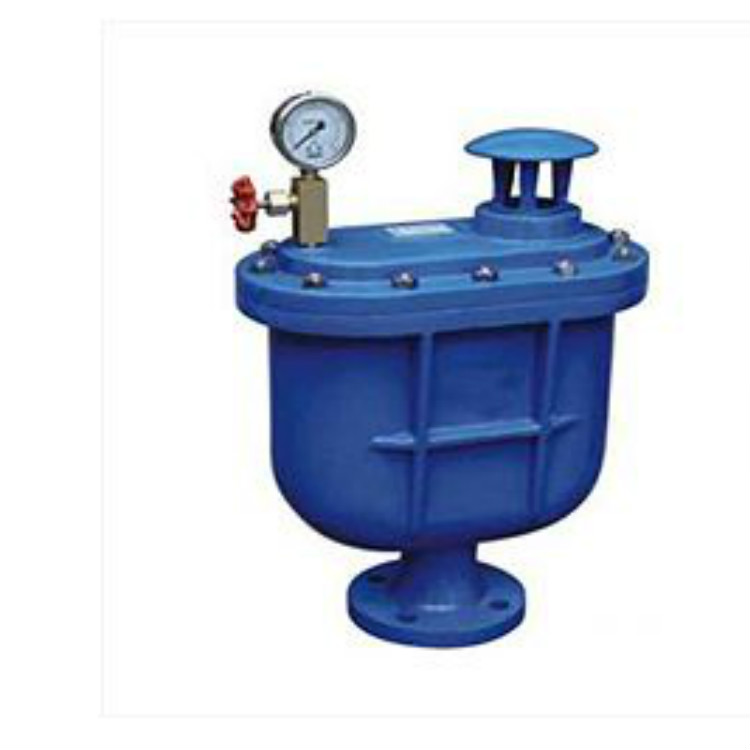

CARX復合式排氣閥產品概述：
CARX復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
CARX復合式排氣閥每小時排氣量表
規格DN | 25 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
立方米/小時 | 2-88 | 85-352 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
零件材質
序 號 | 名 稱 | 材 質 |
1 | 閥 體 | HT200 |
2 | 閥 蓋 | HT200 |
3 | 浮 球 | SUS 304 |
4 | 杠桿架 | 鑄銅ZH59 |
5 | 桿 | 鑄銅ZH59 |
6 | 塞 頭 | 丁睛橡膠NBR |
主要外形及連接尺寸
型 號 | 公稱通徑
DN(mm) | 尺 寸 |
H | L | L1 | D | D1 | D2 | z-φd |
CARX-1.0
CARX-1.6 | 20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 |
50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 |
80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 |
100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 |
CARX復合式排氣閥結構圖：
