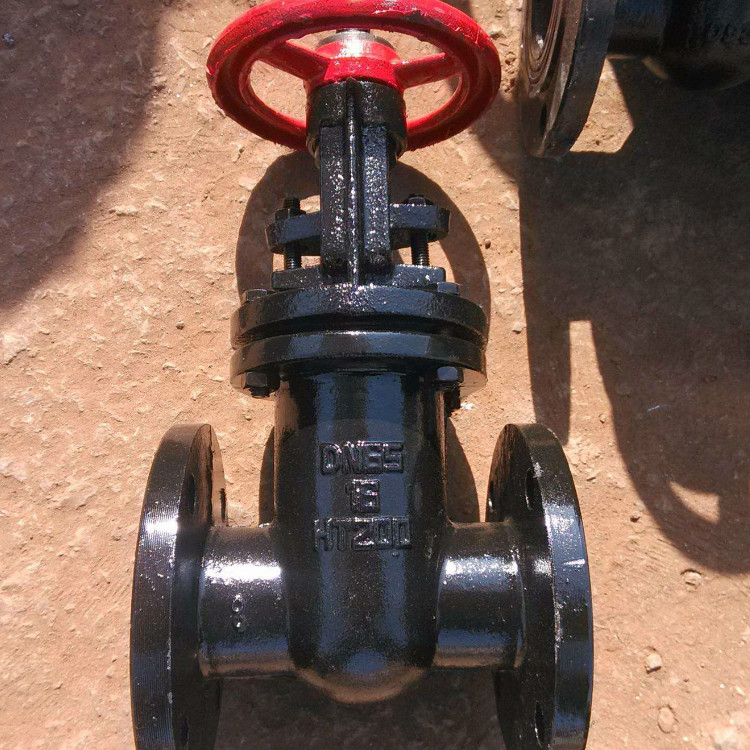

Z41T-10/16明桿楔式閘閥,鑄鐵閘閥


Z41T明桿鑄鐵閘閥產品簡介

Z41T明桿鑄鐵閘閥廣泛適用于石油、化工、制藥、電力等行業,在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥,驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭,結構形式可選用楔式,密封結構可選用軟密封、硬密封,壓力范圍PN0.1-2.5Mpa,公稱通徑為DN50-700mm,材質可選用灰鑄鐵、球墨鑄鐵。



Z41T明桿鑄鐵閘閥性能規范:

型    號:Z41T-1.0\1.6

公稱壓力:1.0Mpa-16Mpa

強度試驗(水):Mpa2.4

密封試驗(水):Mpa1.8

適用介質:水,蒸汽,油,煤氣,輕紡以及城建等行業。

使用溫度:≤200℃。



Z41T明桿鑄鐵閘閥特點:

Z41T明桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上,手輪轉動帶動閥桿轉動 , 而使閘板提升,通常在閥桿的底端有梯形螺紋,通過閥門底端的螺紋以及閥瓣上的導槽,將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時,當閘板提升高度等于閥門通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上,再倒回 1/2~1圈,作為全開閥門的位置。因此,閥門的全開位置,按閘板的位置(即行程)來確定。



Z41T明桿鑄鐵閘閥優點:

1.流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。

2.啟閉時較省力。是與截止閥相比而言,因?yàn)闊o論是開或閉,閘板運動方向均與介質流動方 向相垂直。

3.高度大,啟閉時間長。閘板的啟閉行程較大,降是通過螺桿進行的。

4.水錘現象不易產生。原因是關閉時間長。



Z41T-10型明桿楔式閘閥主要技術參數


型號
公稱壓力MPa
試驗壓力MPa
工作溫度
使用介質
密封
強度
Z41H-10
1.0
1.1
1.5
≤100-200℃
水、蒸汽、油
Z41W-10
Z41T-10
Z41T-16
1.6
1.76
2.4
≤200℃
水、蒸汽、油
Z41W-16
Z41H-16C
Z41T-16C
Z41W-16C

Z41T-10型明桿楔式閘閥主要零件材料

型號
閥體、閥蓋、閘板
密封圈
閥 桿
填 料
Z41H-10
灰鑄鐵、鑄 鋼


不銹鋼
碳鋼、不銹鋼

浸油石棉盤根

Z41W-10
Z41T-10
Z41T-16
Z41W-16
Z41H-16C
Z41T-16C
Z41W-16C

Z41T-10型明桿楔式閘閥主要外形尺寸


undefined

口 徑
DN(mm)

Z41T-10

Z41T-16(C)

L

D

H

D0

L

D

H

D0

40

165

145

300

160

240

345

200

160

50

180

160

300

180

250

355

240

180

65

195

180

340

180

265

375

240

180

80

210

195

360

200

280

435

280

200

100

230

215

400

200

300

500

320

200

125

255

245

500

240

325

615

360

240

150

280

280

550

240

350

675

360

240

200

330

335

620

320

400

750

400

320

250

380

390

700

320

450

970

450

320

300

420

440

800

400

500

1145

560

400

350

450

500

950

400

550

-

-

400

400

480

565

1050

500

600

-

-

500

450

510

615

1175

500

650

-

500

500

540

670

1410

720

700

-

-

720

600

600

780

1550

720

750

-

-

720

700

660

895

1800

800

-

-

-

800

800

720

1010

2170

-

-

-

-

-

900

780

1110

2300

-

-

-

-

-

1000

840

1220

2600

-

-

-

-

-

1200

960

1450

-

-

-

-
