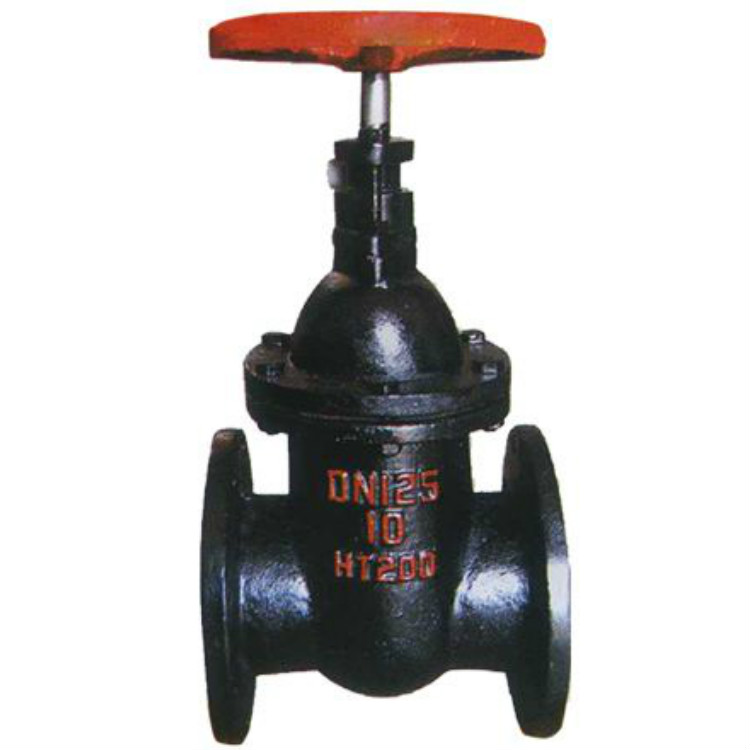

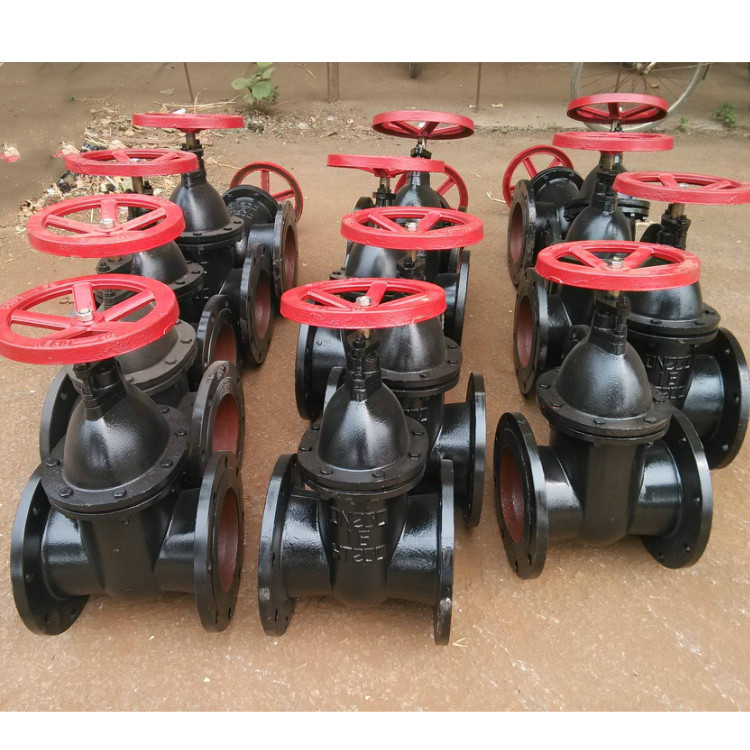

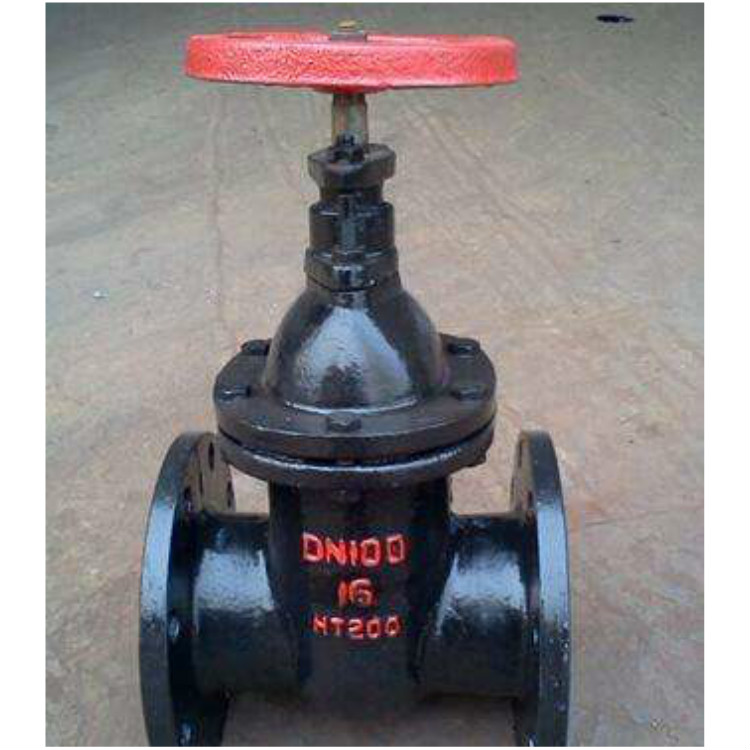

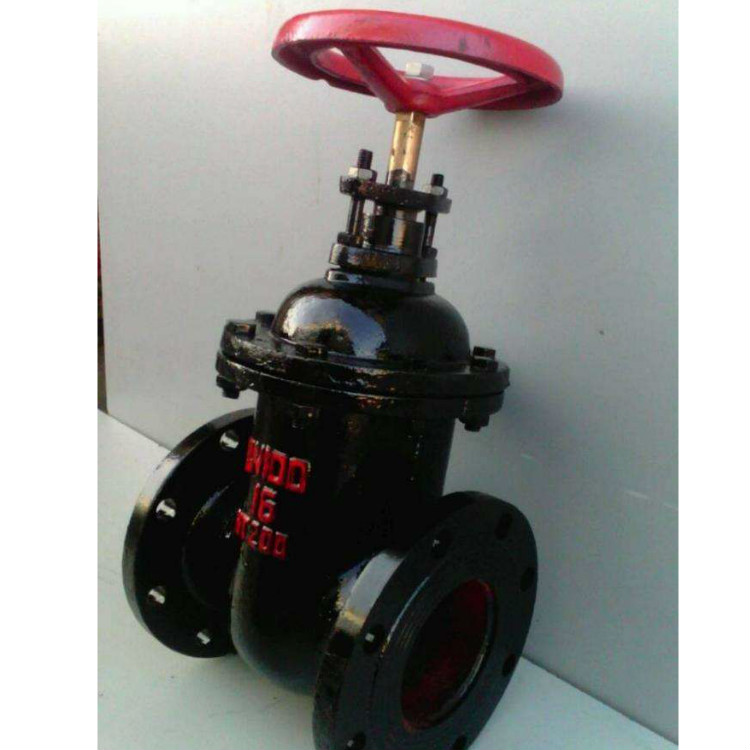

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥


產品說明

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥:手動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為青銅,公稱壓力 PN10~PN16,閥體材料為灰鑄鐵(Z45T-10)、球墨鑄鐵(Z45T-16Q)的閘閥。

產品性能參數

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥主要性能參數
型號PN工作壓力/MPa適用溫度/℃適用介質
BSZ45T-10101.0≤100
BSZ45T-16Q161.6≤100

返回頁首

產品零部件材料

Z45T-10、Z45T-16Q 型暗桿楔式單閘板閘閥零部件材料
型號材料
閥體、閥蓋、閘板閥桿密封面填料
Z45T-10灰鑄鐵鉻不銹鋼鑄鋁青銅O 形圈
Z4T5-16Q球墨鑄鐵鉻不銹鋼鑄鋁青銅O 形圈

返回頁首

產品外形及結構尺寸

Z45T-10 型暗桿楔式單閘板閘閥主要外形及結構尺寸
DNLDD1D2z×ΦdH
501781651251024×Φ19285
651901851451224×Φ19305
802032001601388×Φ19330
1002292201801588×Φ19405
1252542502101888×Φ19460
1502672852402128×Φ23506
2002923402952688×Φ23610
25033039535032012×Φ23730
30035644540037012×Φ23950

返回頁首

Z45T-16Q 型暗桿楔式單閘板閘閥主要外形及結構尺寸
DNLDD1D2z×ΦdH
501781651251024×Φ19285
651901851451224×Φ19305
802032001601388×Φ19330
1002292201801588×Φ19405
1252542502101888×Φ19460
1502672852402128×Φ23506
20029234029526812×Φ23610
25033040535532012×Φ28730
30035646041037812×Φ28950
35038152047043816×Φ281125
40040658252549016×Φ311200
45043264058555020×Φ311320
50045771565061020×Φ341410
60050884077072520×Φ371500
70061091084079524×Φ371700
800660102595090024×Φ401850
90071111251050100028×Φ402250
100081112551170111528×Φ432400
