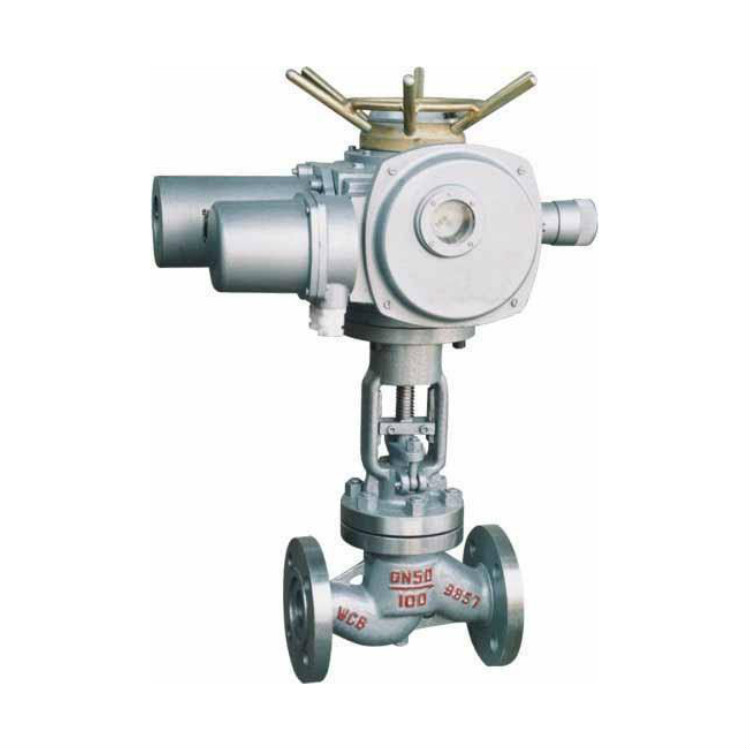

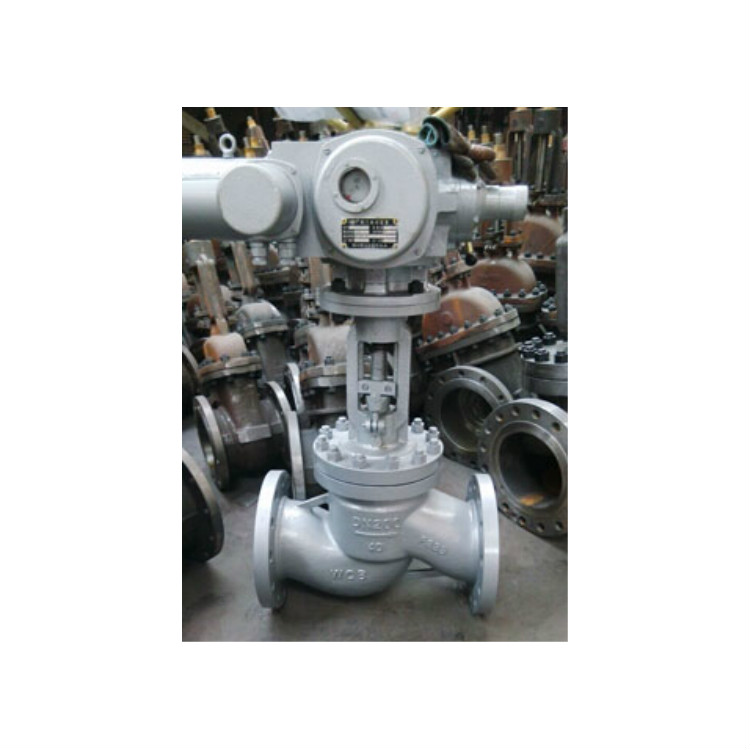

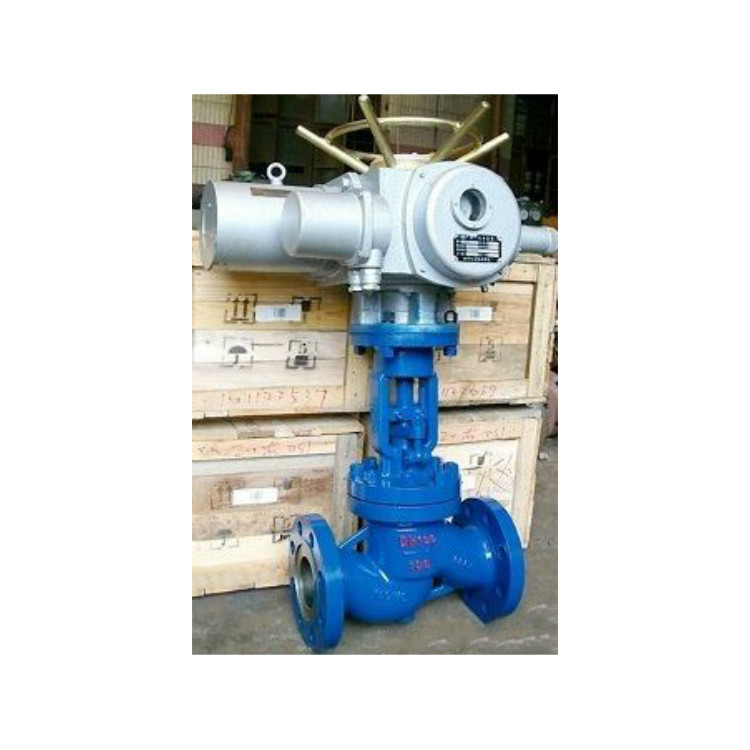

J941H/Y/W 電動法蘭截止閥,適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動、氣動等。
電動截止閥型號 規格 主要尺寸
1.6MPa | DN | L | D | D1 | b | n-φd | 電裝型號 | L1 | H | D0 |
凸面法蘭 RF J94lH J941Y J94lW J94lF J94lN 16C 16P 16R 16I | 50 | 230 | 160 | 125 | 16 | 4-φ18 | DZWl0 | 590 | 645 | 365 |
65 | 290 | 180 | 145 | 18 | 4-φ18 | DZWl0 | 590 | 690 | 365 |
80 | 310 | 195 | 160 | 20 | 8-φ18 | DZW20 | 590 | 715 | 365 |
100 | 350 | 215 | 180 | 20 | 8-φ18 | DZW20 | 590 | 770 | 365 |
125 | 400 | 245 | 210 | 22 | 8-φ18 | DZW30 | 590 | 780 | 365 |
150 | 480 | 280 | 240 | 24 | 8-φ23 | DZW45 | 590 | 875 | 365 |
200 | 600 | 335 | 295 | 26 | 12-φ23 | DZW60 | 810 | 967 | 470 |
250 | 650 | 405 | 355 | 30 | 12-φ25 | DZW90 | 810 | 1153 | 470 |
300 | 750 | 460 | 410 | 30 | 12-φ25 | DZWl20 | 830 | 1292 | 550 |
350 | 850 | 520 | 125 | 34 | 16-φ25 | DZWl20 | 830 | 1530 | 550 |
400 | 950 | 580 | 470 | 36 | 16-φ30 | DZWl80 | 870 | 1810 | 320 |
450 | 1200 | 640 | 525 | 40 | 20-φ30 | DZW250 | 870 | - | 320 |
500 | 1250 | 705 | 585 | 44 | 20-φ34 | DZW500 | 1170 | - | 570 |
2.5MPa | 50 | 230 | 160 | 650 | 20 | 4-φ18 | DZWl0 | 590 | 645 | 365 |
凸面法蘭 RF J941H J941Y J941W 25 25P 25R 25I | 65 | 290 | 180 | 145 | 22 | 8-φ18 | DZWl0 | 590 | 690 | 365 |
80 | 3lO | 195 | 160 | 22 | 8-φ18 | DZW20 | 590 | 715 | 365 |
100 | 350 | 230 | 190 | 24 | 8-φ23 | DZW20 | 590 | 770 | 365 |
125 | 400 | 270 | 220 | 28 | 8-φ25 | DZW30 | 590 | 780 | 365 |
150 | 480 | 300 | 250 | 30 | 8-φ25 | DZW45 | 810 | 875 | 470 |
200 | 600 | 360 | 310 | 34 | 12-φ25 | DZW60 | 810 | 967 | 470 |
250 | 650 | 425 | 370 | 36 | 12-φ30 | DZW90 | 830 | 1153 | 550 |
300 | 750 | 485 | 430 | 40 | 16-φ30 | DZWl20 | 830 | 1292 | 550 |
350 | 850 | 550 | 490 | 44 | 16-φ34 | DZWl80 | 870 | 1650 | 320 |
400 | 950 | 610 | 550 | 48 | 16-φ34 | DZW250 | 870 | 1830 | 320 |
450 | 1200 | 660 | 600 | 50 | 16-φ34 | DZW350 | 1170 | - | 570 |
500 | 1250 | 730 | 660 | 52 | 16-φ41 | DZW500 | 1170 | - | 570 |
