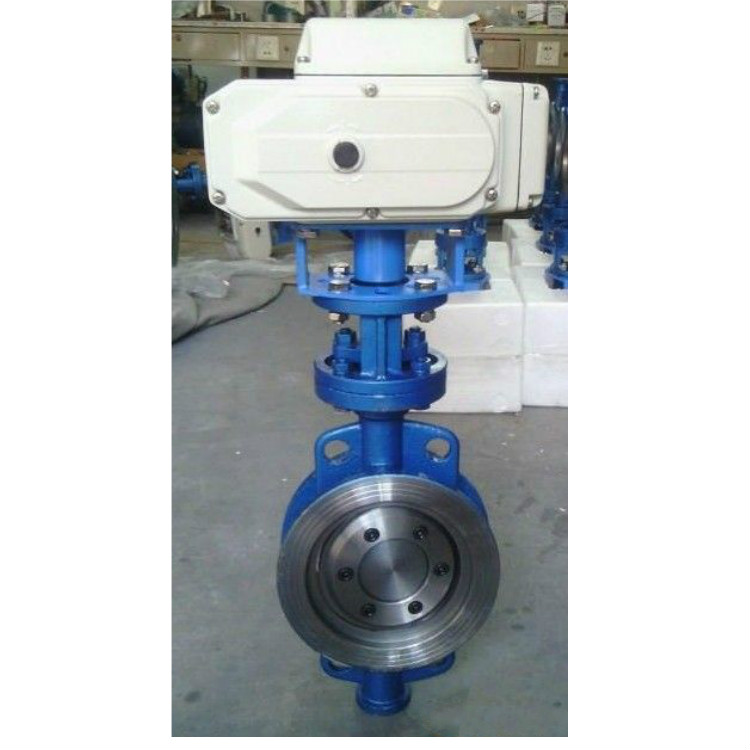

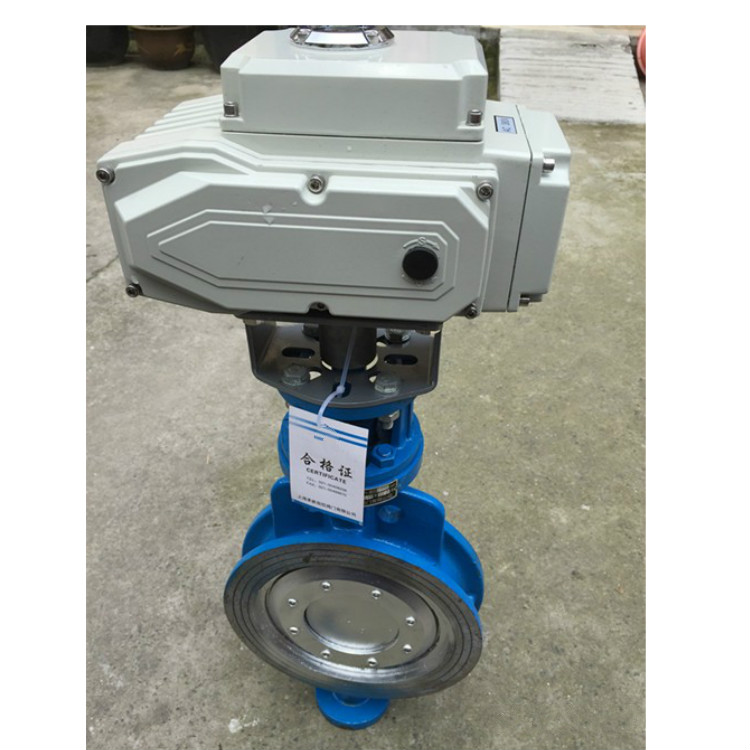

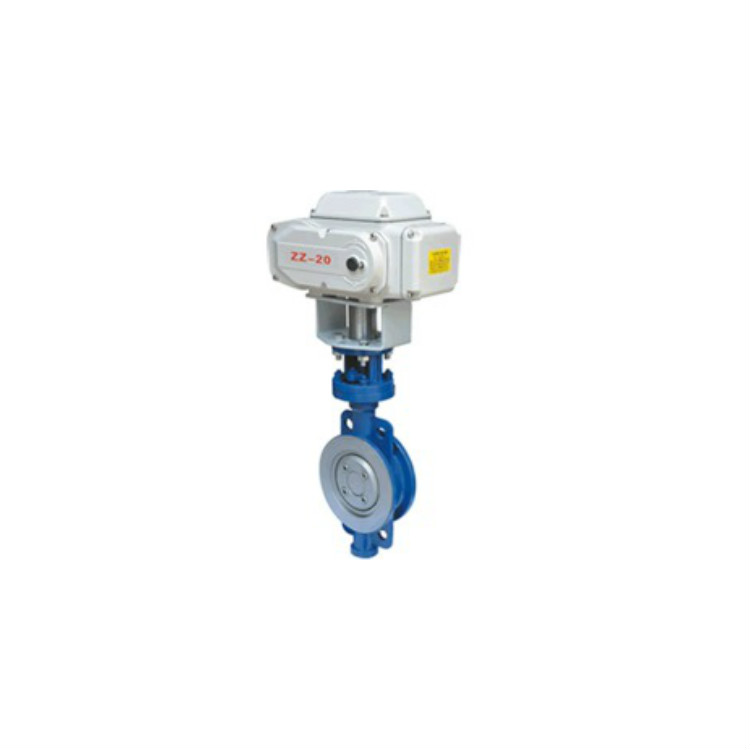

一、D973H-16C電動蝶閥產品概述:
D973H-16C電動蝶閥，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、D973H-16C電動蝶閥產品特點:
1、本閥采用三偏心密封結構，閥座與蝶板磨損小。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、電動V型球閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、D973H-16C電動蝶閥主要技術參數：
公稱通徑DN（mm) | 50～2000 |
公稱壓力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 |
泄漏率 | 符合GB/T13927-92標準 |
驅動方式 | 蝸輪傳動、電動、氣動、液動 |
四、D973H-16C電動蝶閥主要零部件材料：
零件名稱 | 材 料 |
閥 體 | WCB、合金鋼、不銹鋼、QT450-10 |
蝶 板 | WCB、合金鋼、不銹鋼、QT450-10 |
閥 軸 | 2Cr13不銹鋼、合金鋼 |
密封圈 | 不銹鋼圈 |
填 料 | 柔性石墨 |
五、D973H-16C電動蝶閥采用標準：
制造標準 | JB/T 8527-97 |
法蘭標準 | GB9113-2000 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |
