| 產品名稱： | 高壓金屬密封柱塞閥 | 產品型號： | UJ41Y(H) |
| 驅動方式： | 手動 | 連接形式： | 法蘭 |
| 結構形式： | 直流式 | 密封材料： | 硬質合金、不銹鋼 |
| 壓力范圍： | 1.6～4.0MPa | 公稱通徑： | DN15-DN400 |
| 常用材質： | 碳鋼、不銹鋼 | 技術咨詢： | 021-31007323 |
滬山閥門制造（上海）有限公司是國內著名〖UJ41Y(H)高壓金屬密封柱塞閥〗制造商，也是國內大型【柱塞閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖UJ41Y(H)高壓金屬密封柱塞閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

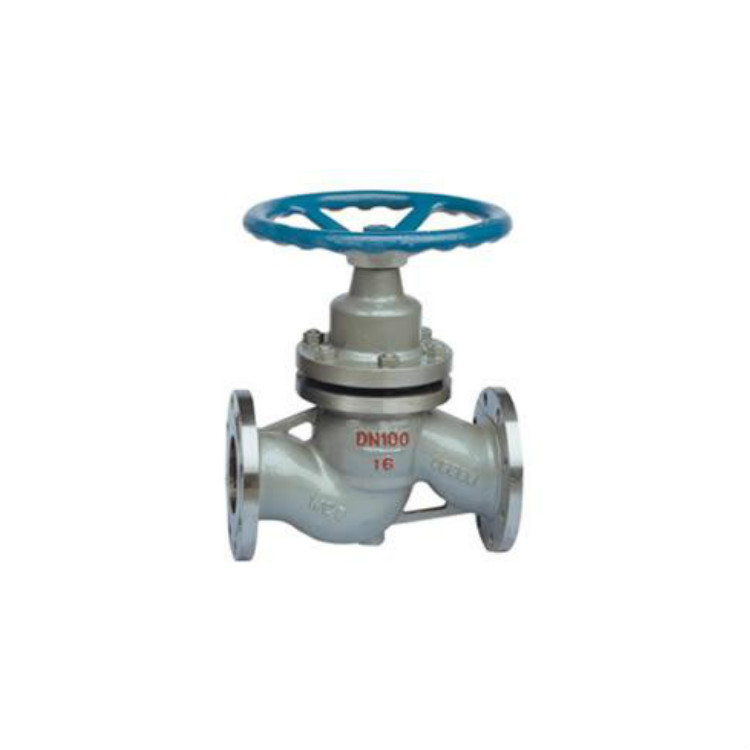

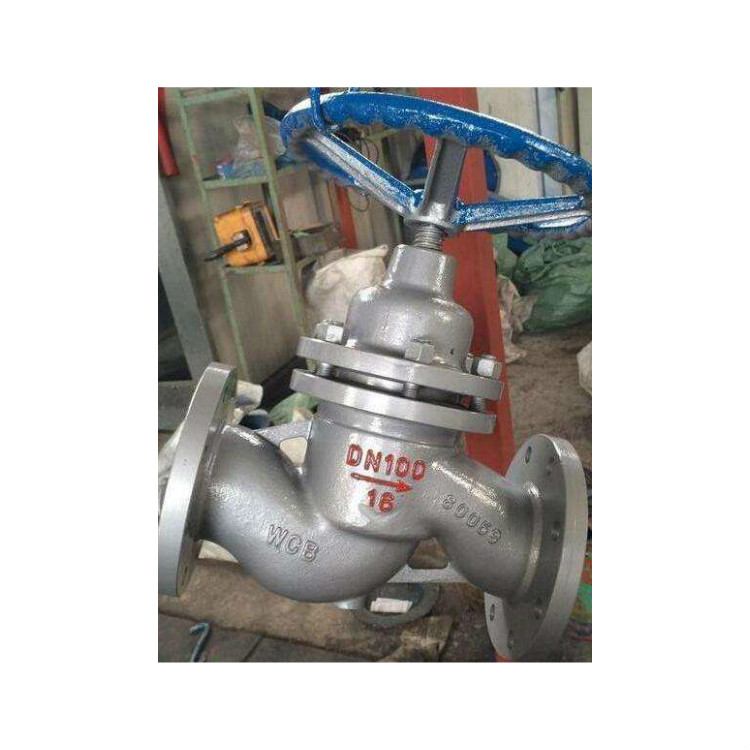

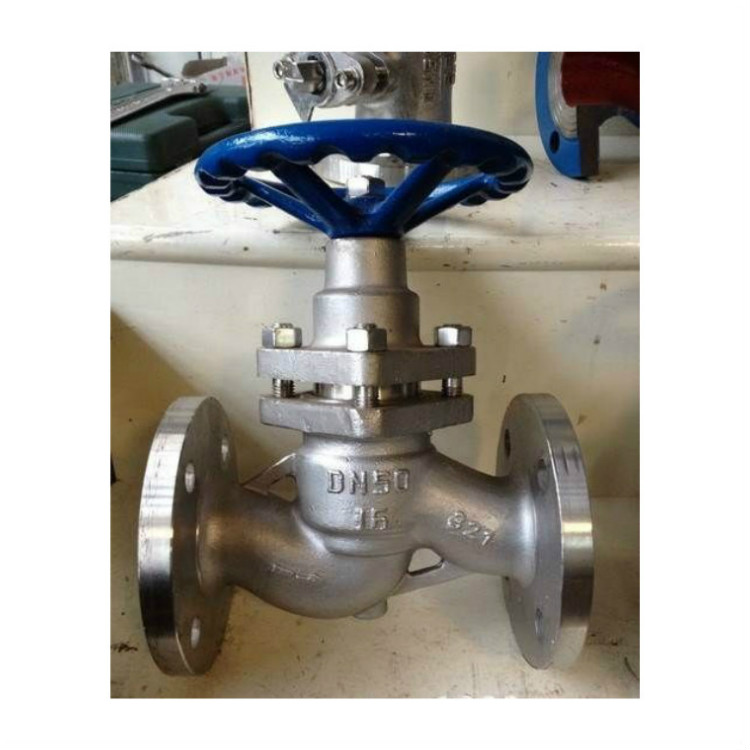

UJ41Y(H)高壓金屬密封柱塞閥介紹
一、UJ41Y(H)高壓金屬密封柱塞閥產品概述
UJ41Y(H)高壓金屬密封柱塞閥UJ41Y(H)依靠截止閥的原理，閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。直流式柱塞閥通過中柱與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
UJ41H-16C性能規范：
公稱壓力（PN）：1.6Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：2.4Mpa
適用介質：蒸汽、油品、水
UJ41H（Y）-25性能規范：
公稱壓力（PN）：2.5-4Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：3.75-6Mpa
適用介質：蒸汽、油品、水
二、UJ41Y(H)高壓金屬密封柱塞閥主要連接、結構尺寸
DN(mm)
尺寸 | UJ41H-16C、Y、P、R |
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | 485 |
| t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | 36 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
| 重量（千克） | 3．5 | 4．5 | 5．5 | 8 | 11．5 | 15 | 21 | 30 | 42 | 55 | 90 | 142 | 210 | 290 | 500 | |
DN(mm)
尺寸 | UJ41H（Y）-25C、P、R |
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 |
| H | 170 | 190 | 200 | 230 | 260 | 280 | 300 | 370 | 400 | 420 | 510 | 590 | 710 | 830 | 950 | 1080 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 540 | 780 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 200 | 375 | 445 | 510 | 570 | 655 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | 510 | 585 |
| D1 | 39 | 50 | 57 | 65 | 75 | 87 | 109 | 120 | 148 | 175 | 203 | 259 | 312 | 363 | 421 | 473 |
| t | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 22 | 30 | 38 | 42 | 46 | 52 | 58 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-30 | 12-34 | 16-34 | 16-34 | 16-41 |
DN(mm)
尺寸 | UJ41H-40C、Y、P、R |
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 533 | 622 | 711 | 838 | 914 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 460 | 540 | 640 | 740 | 850 | 980 | 1100 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | 485 | 550 | 610 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | 390 | 448 | 505 |
| t | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 48 |
| n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-25 | 12-30 | 16-30 | 16-34 | 16-34 |
| 重量（千克） | 3.5 | 4.5 | 5.5 | 8 | 11.5 | 15 | 21 | 30 | 42.5 | 57 | 91 | 150 | 220 | 300 | 550 | |
