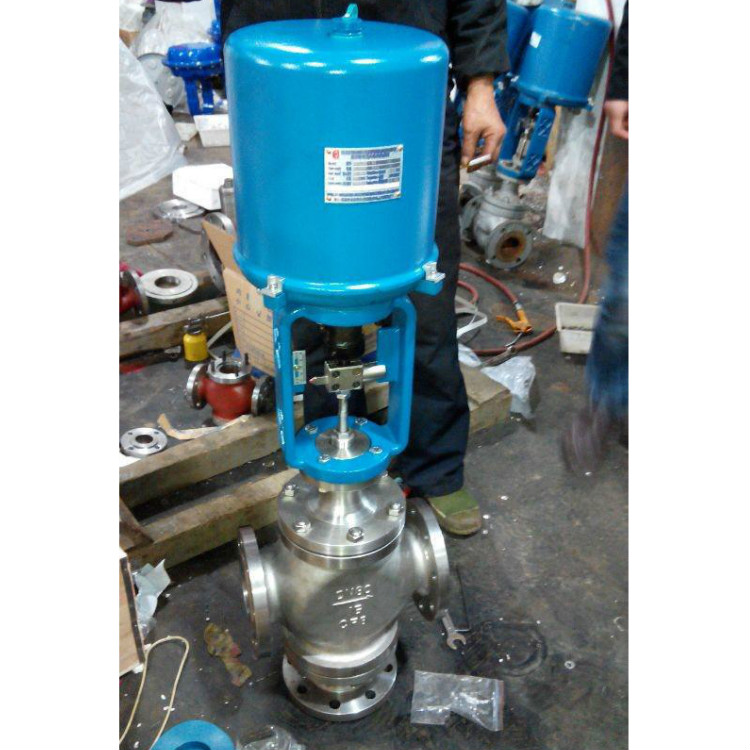

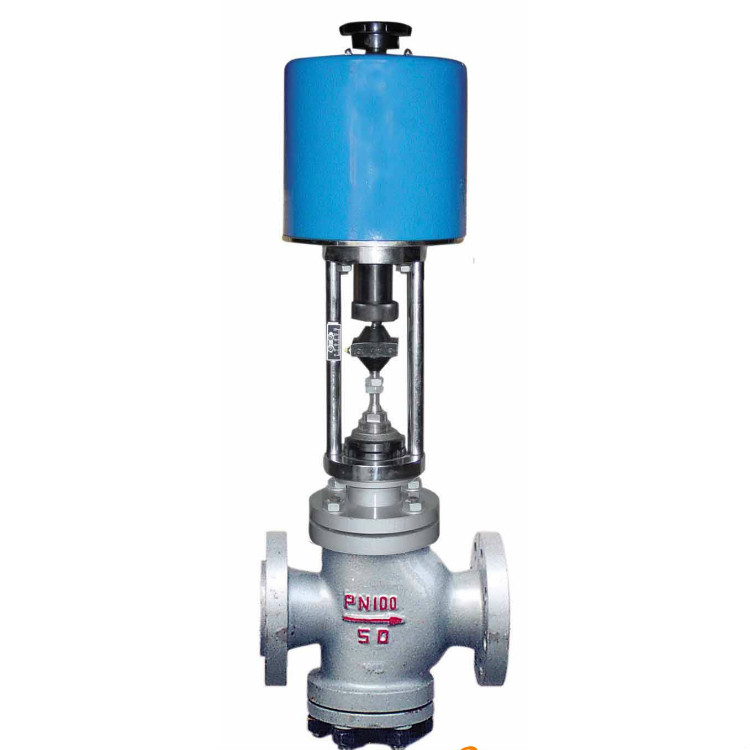

ZDLN電子式電動直通雙座調節閥采用雙導向結構,配用9610L系列電子式直行程電動執行機構。具有結構緊湊、重 量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的確工 藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合 SZDLN型電子式電動直通雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有N16、 40、64;公稱通徑范圍DN25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級。 流量特性為線性或等百分比。多種多樣的品種規格可供選擇。 SZDLN型電子式電動直通雙座調節閥主要零件材料
閥體、閥蓋:HT200、ZG230—450、ZG1Cr18Ni9Ti 閥芯、閥座:1Cr18Ni9Ti、司鈦萊合金堆焊 填料:聚四氟 乙烯、柔性石墨、不銹鋼波紋管 墊片:聚膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 閥桿、推桿:2Cr13 Cr18Ni9Ti 襯套:2Cr13 公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 額定流量系數 Kv | 直線 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | 1210 | 1936 | 2920 | 等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | 1100 | 1760 | 2700 | 額定行程L(mm) | 16 | 25 | 40 | 60 | 120 | 公稱壓力PN(MPa) | 1.6、4.0、6.4 | 固有流量特性 | 直線、等百分比 | 固有可調比R | 50:1 | 信號范圍(mA.DC) | 0~10、4~20 | 電源電壓 | 220V、50Hz | 作用方式 | 故障時:全開、全閉、自鎖位 | 允許泄漏(1/h) | 10-3×閥額定容量 | 工作溫度 t( ℃) | 常溫型 | -20~200、-40~250、-60~250 | 散熱型 | -40~450、-60~450 | 高溫型 | 450~650 | 低溫型 | -60~-100、-100~-200、-200~250 |
調節閥訂貨須知 用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方 式標準最大行程開啟行程流量調節比壓力波動(精度)壓力/溫度對應比,最大耐溫,閥體材質開關狀態(通斷電),壓力等 級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料 |
