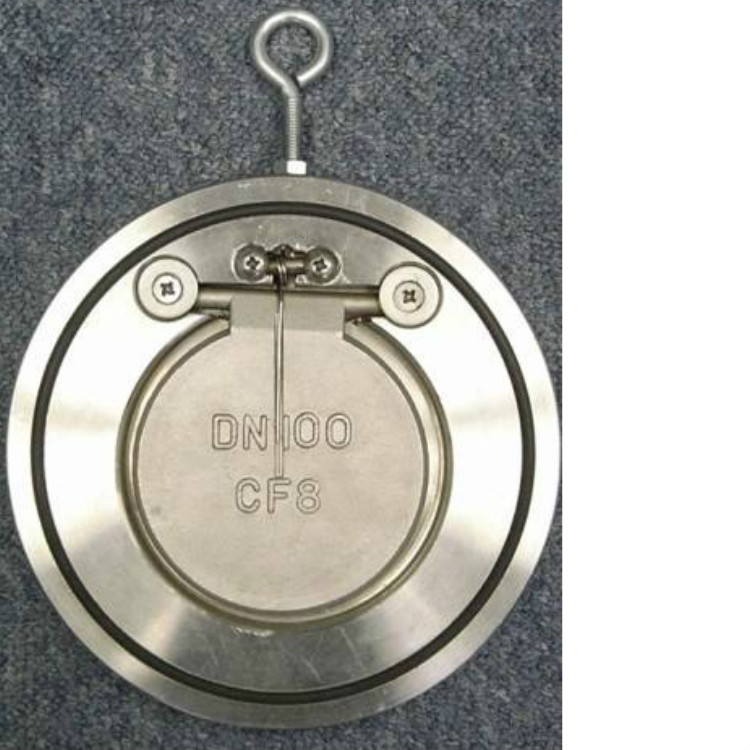

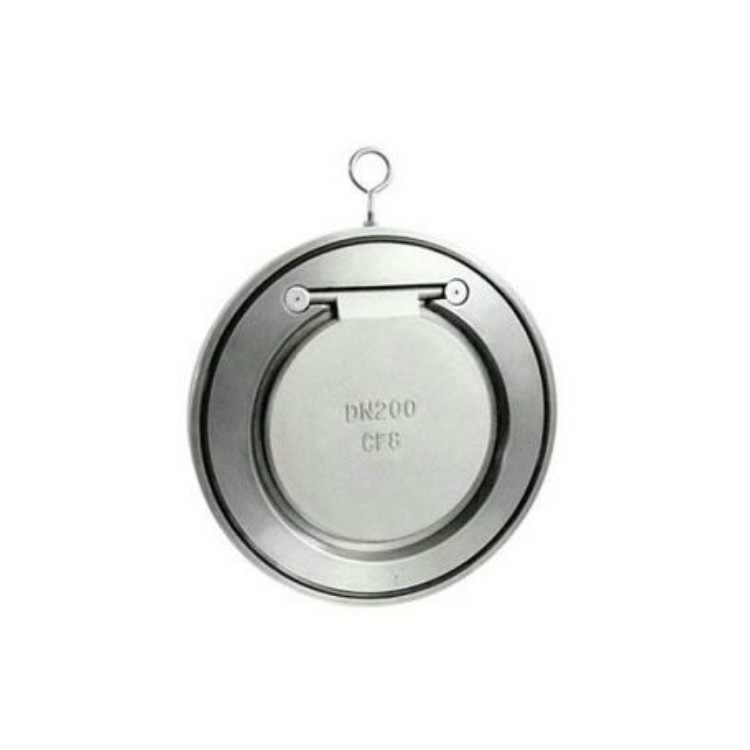

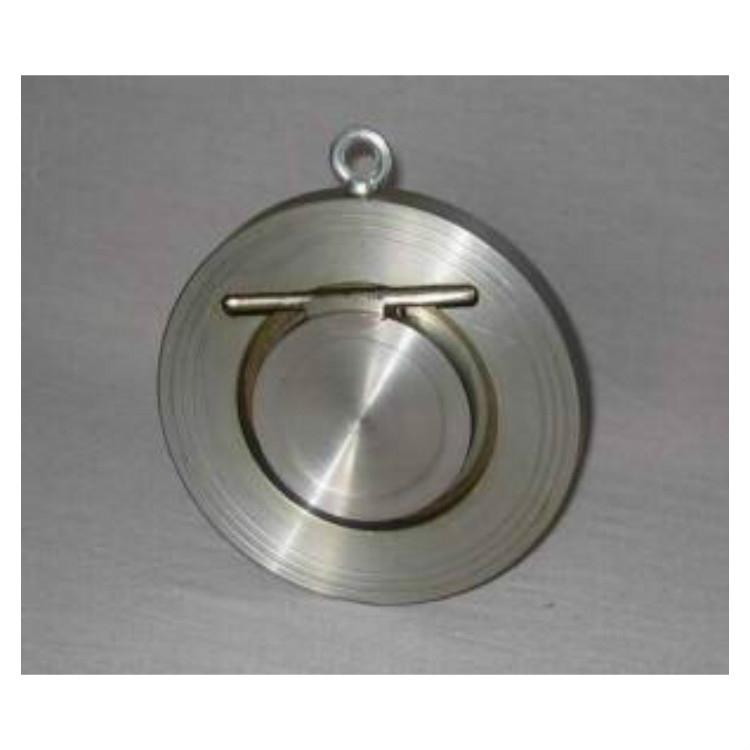

H74H/X/W超薄對夾式止回閥


H74薄型對夾旋啟止回閥，是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。薄型止回閥主要適用于給水系統、石油、 化工、冶金等工業部門對有安裝空間限制的場所最為適用。

結構示意圖

H74薄型對夾旋啟止回閥結構示意圖

標準產零件材料組合

閥體碳鋼
閥板碳鋼
O-型環丁腈或乙丙橡膠
螺釘墊圈不銹鋼
吊環碳鋼
閥體不銹鋼
閥板不銹鋼
O-型環氟化橡膠
螺釘墊圈不銹鋼
吊環不銹鋼
閥體不銹鋼
閥板不銹鋼
O-型環氟化橡膠
螺釘墊圈不銹鋼
吊環不銹鋼


主要尺寸

SizeBA(N F)LCWeight
NF
PN16		NF
PN10		NF
PN16		NF
PN25		NF
PN40		PN6PN10PN16PN25PN40
DN401 1/2″238893939316161616162276.5
DN502″339810810810816161616162293
DN652 1/2″41118128128128161616161622113.8
DN803″54134144144144161616161622128
DN1004″71154164171170161616161622144.5
DN1255″92184193196196161616161623173.5
DN1506″112209220228228191919191924197.4
DN2008″155264275288291282828282830254.5
DN25010″201319330343354323232323239306.5
DN30012″240375380403420383838383853357.5
DN35014″270425440460477383838383853408.5
DN40016″311470493517549484848484853448
DN45018″360529543567574484848484877498.5
DN50020″410579598627630585858585886550.5
DN60024″490683697733 6868686868110665.5
