【產品用途】
H14W-16R、H14W-16P 型內螺紋不銹鋼止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。
【性能參數】
型號 | H14W-16T |
工作壓力(MPa) | 1.6 |
適用溫度(℃) | ≤150 |
適用介質 | 水、蒸汽、油品 |
材料 | 閥體、閥蓋、閥瓣 | 黃銅 |
銷軸 | 不銹鋼 |
密封面 | 黃銅 |
型號 | H14W-16P |
工作壓力(MPa) | 1.6 |
適用溫度(℃) | -20~180 |
適用介質 | 水、輕微腐蝕性氣液體、飽和蒸汽、直飲水 |
材料 | 閥體、閥蓋 | 不銹鋼 |
閥瓣 | 不銹鋼 |
密封面 | 不銹鋼 |
主要連接外型尺寸
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |

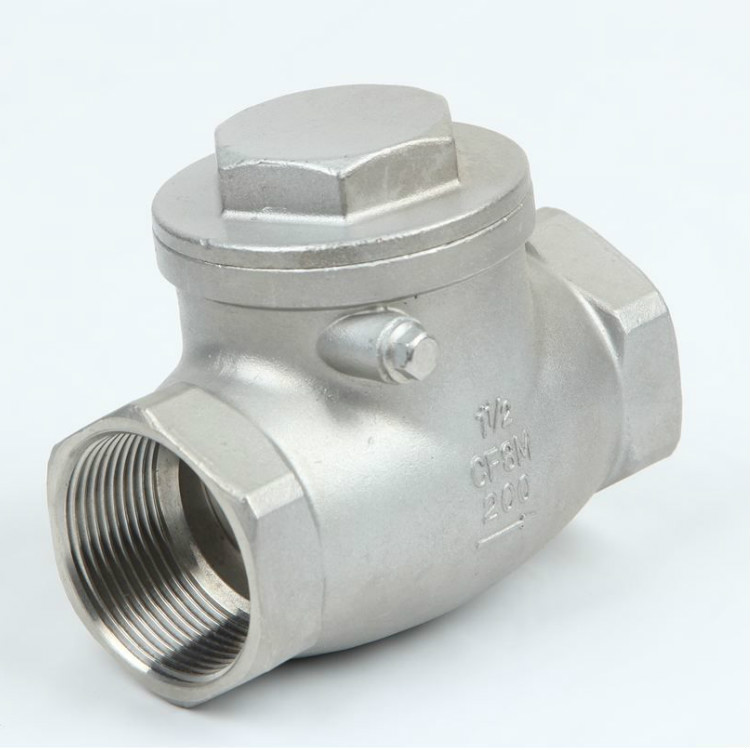

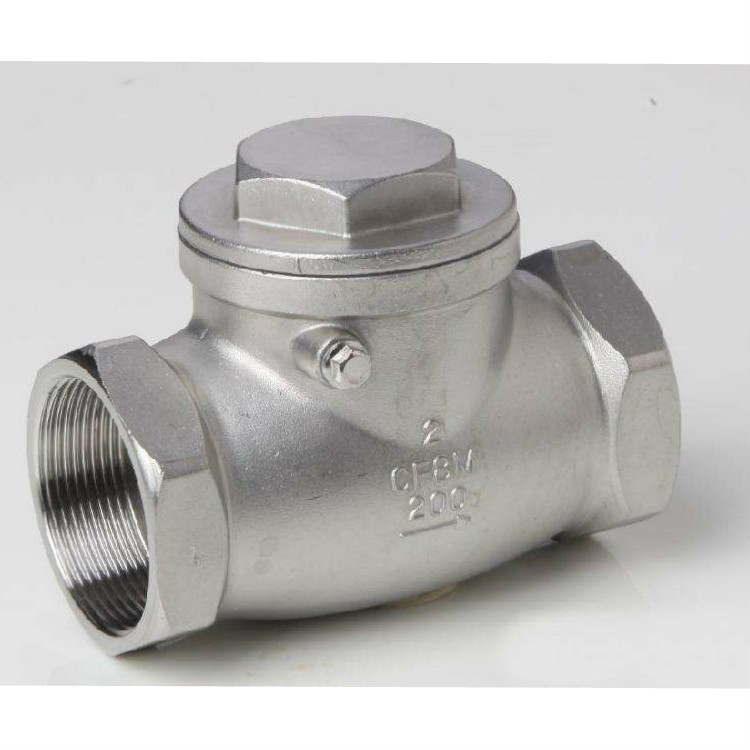

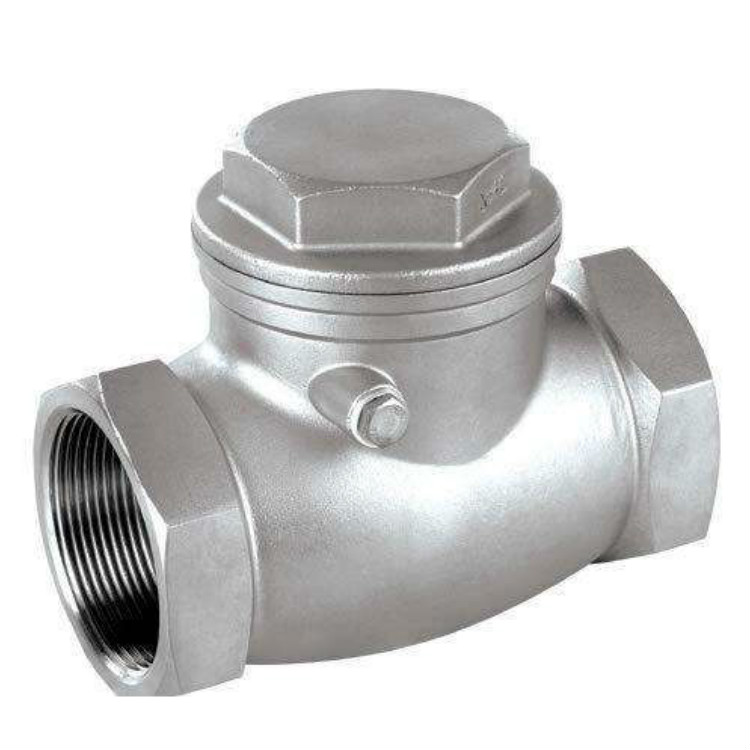

【結構圖片】
