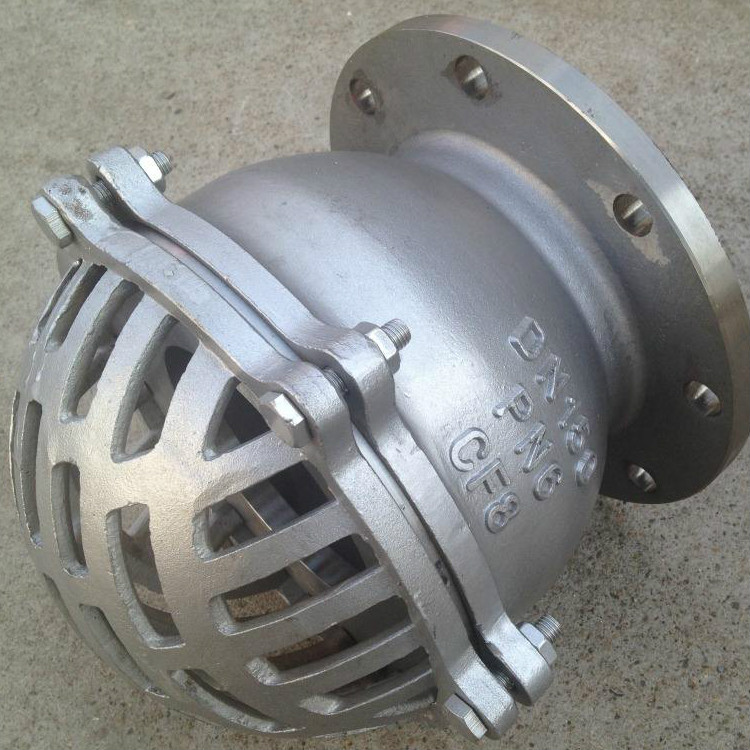

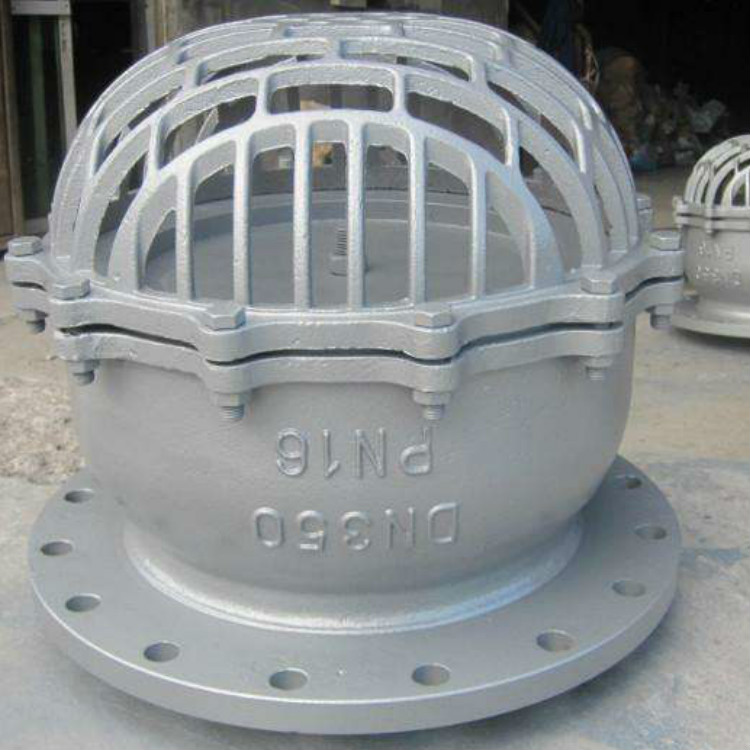

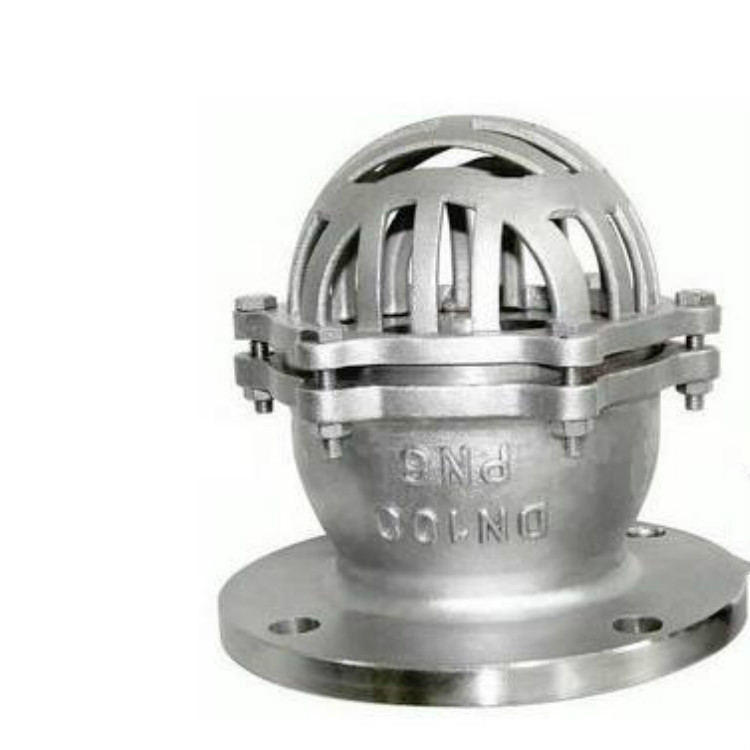

不銹鋼底閥是一種節約能源的閥門,一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上。水道和支承的作用.口徑有單瓣、雙瓣、多瓣型。在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。
二、產品詳情:
產品型號:H42W
產品口徑:DN(mm)15-400
工作壓力:1.0Mpa-42.0Mpa。
工作溫度:-196℃-650℃。
連接方式:螺紋、法蘭、焊接、卡套、卡箍。
驅動方式:手動、氣動、電動。
H42W不銹鋼底閥制造標準:中國GB、美標API、德標DIN、日本JIS、JPI、英標BS生產。H42W不銹鋼底閥材質:鑄鐵、鑄鋼、碳鋼、鍛鋼、不銹鋼、304、316、316L、低溫鋼等。
H42W不銹鋼底閥廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙?jiān)O(shè)備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備等領域。
三、外形及連接尺寸:
型號 | 公稱壓力 DN(mm) | 尺寸 | 重量kg |
D | D1 | D2 | b-f | Z-фd | D0 | H0 | h |
H42W-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 132 | 17 | 135 | 3.6 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 167 | 25 | 175 | 6 |
80 | 165 | 150 | 125 | 18-3 | 4-18 | 196 | 32 | 190 | 8 |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 243 | 40 | 225 | 13.5 |
125 | 235 | 200 | 175 | 20-3 | 8-18 | 274 | 43 | 270 | 18 |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 311 | 58 | 303 | 23.5 |
200 | 315 | 280 | 255 | 22-2 | 8-18 | 402 | 65 | 380 | 45 |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 458 | 84 | 500 | 75 |
300 | 435 | 395 | 362 | 24-4 | 12-23 | 515 | 90 | 540 | 110 |
350 | 485 | 445 | 412 | 26-4 | 12-23 | 600 | 130 | 600 | 164 |
400 | 535 | 495 | 462 | 28-4 | 16-23 | 650 | 160 | 710 | 200 |
