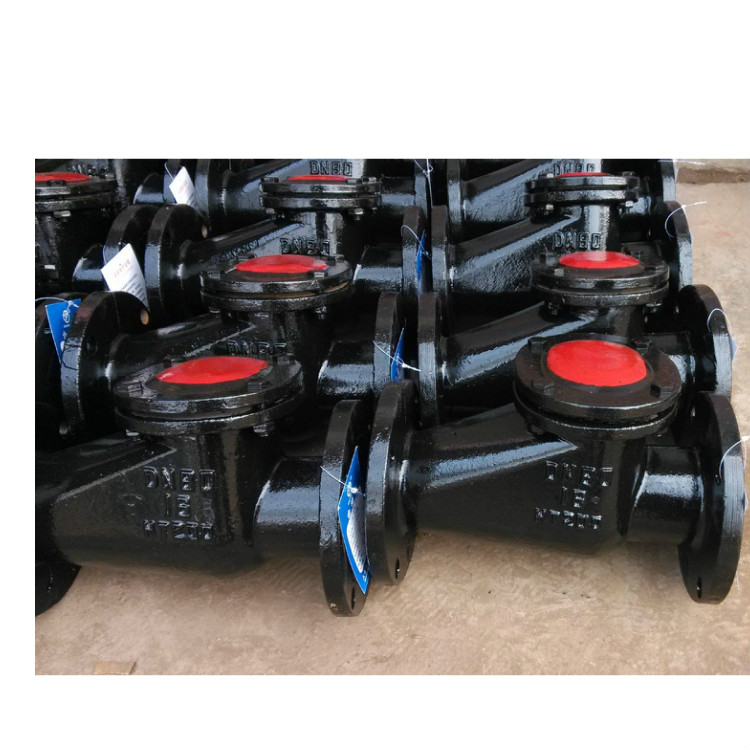

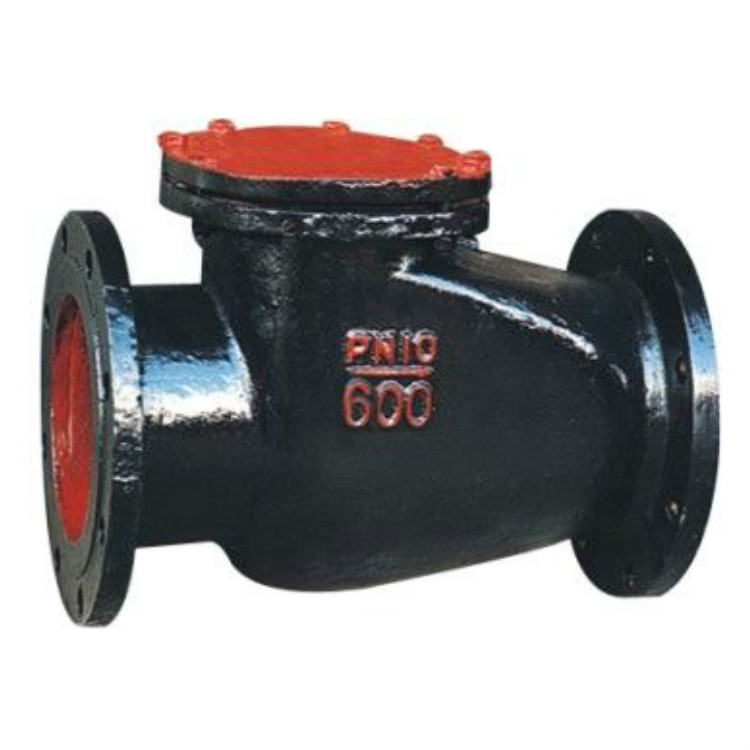

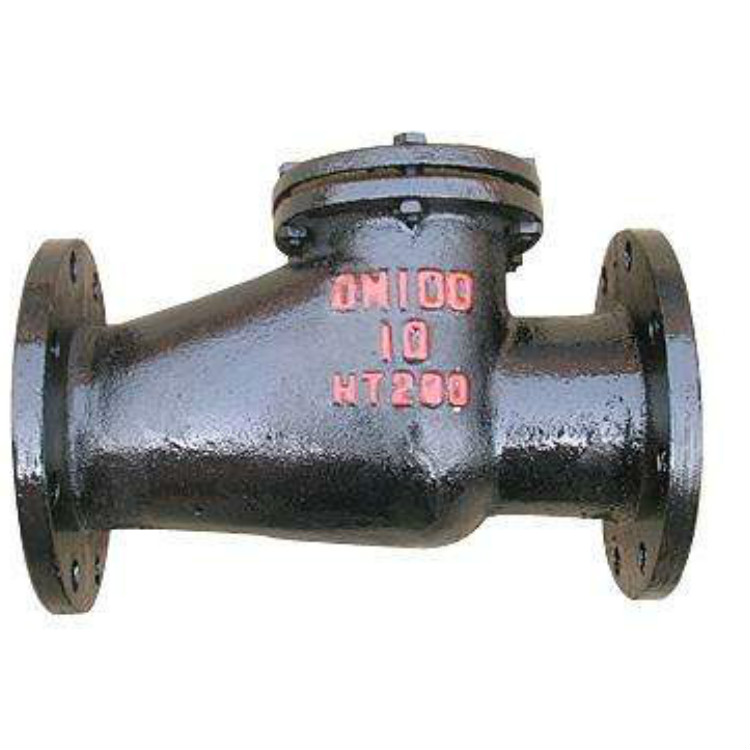

H44T旋啟式止回閥,又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。本類閥門在管道中一般應當水平安裝。
H44T旋啟式止回閥適于工作溫度≤100℃的水、蒸汽介質的管路上,作防止介質逆流的單向啟閉用。
結構特點
- 結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8
- 體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
- 閥瓣關閉快速,水錘壓力小
- 水平或垂直管道均可使用,安裝方便
- 流道通暢、流體阻力小
- 動作靈敏、密封性能好
- 閥瓣行程短、關閥沖擊力小
- 整體結構、簡單緊湊、造型美觀
- 使用壽命長、可靠性高
作用原理及結構說明
- 作用原理:通過汽缸塞的上下移動,協助閥瓣快速啟閉以達到密封面
- 結構說明
- 結構形式:旋啟式單閥瓣
- 驅動方式:對焊連接
- 連接形式:對焊連接
- 閥門的開啟和關閉由氣動裝置來控制,加快閥門的開啟和關閉速度
結構示意圖
主要性能規范
公稱壓力PN(Mpa) | 1.0 | 工作溫度℃ | |
---|
試驗壓力P(Mpa) | 密封 | 1.1 | 常溫 |
強度 | 1.5 |
工作壓力(Mpa) | P | 1.0 | ≤100℃ |
主要零件材料
零件名稱 | 材料 |
---|
閥體、閥板、閥蓋、搖桿 | 灰鑄鐵 |
銷軸 | 不銹鋼 |
密封圈 | 銅合金 |
墊片 | 橡膠石棉板 |
主要外形尺寸、連接尺寸及重量
公稱通徑 DN(mm) | 尺寸 | 重量 |
---|
L | D | D1 | D2 | b | Z-Φd | H |
---|
80 | 310 | 195 | 160 | 135 | 22 | 4-18 | 161 | 39 |
100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 178 | 50 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 | 98 |
200 | 500 | 335 | 295 | 265 | 26 | 8-23 | 262 | 133 |
300 | 700 | 440 | 400 | 368 | 28 | 12-23 | 350 | 248 |
