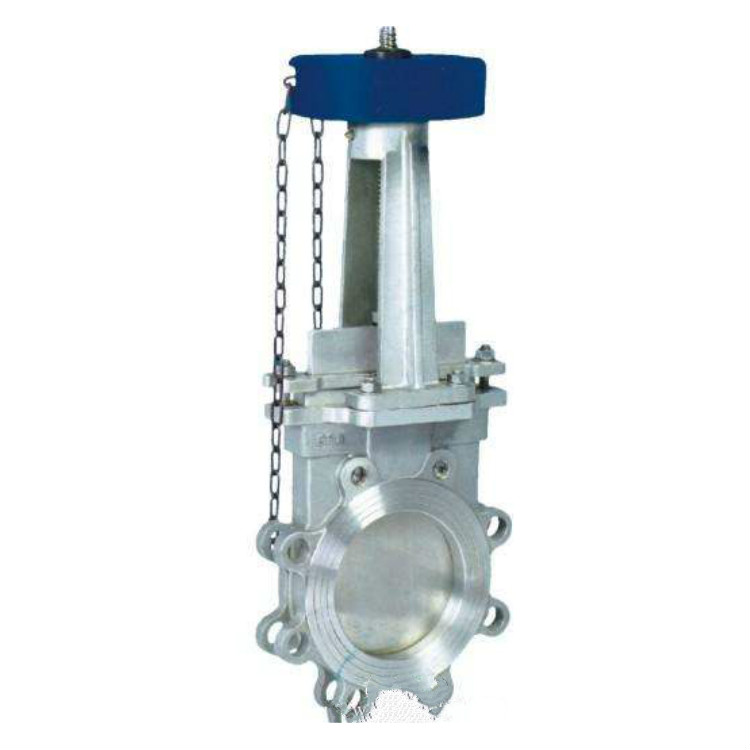

PZL73H鏈輪刀形閘閥產品簡介:
鏈輪刀形閘閥超短結構長度,節省材料,可使管路系統整體重量大大減輕。占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性。閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由于閘板腐蝕引起的密封泄漏。
PZL73H鏈輪刀形閘閥工作原理:

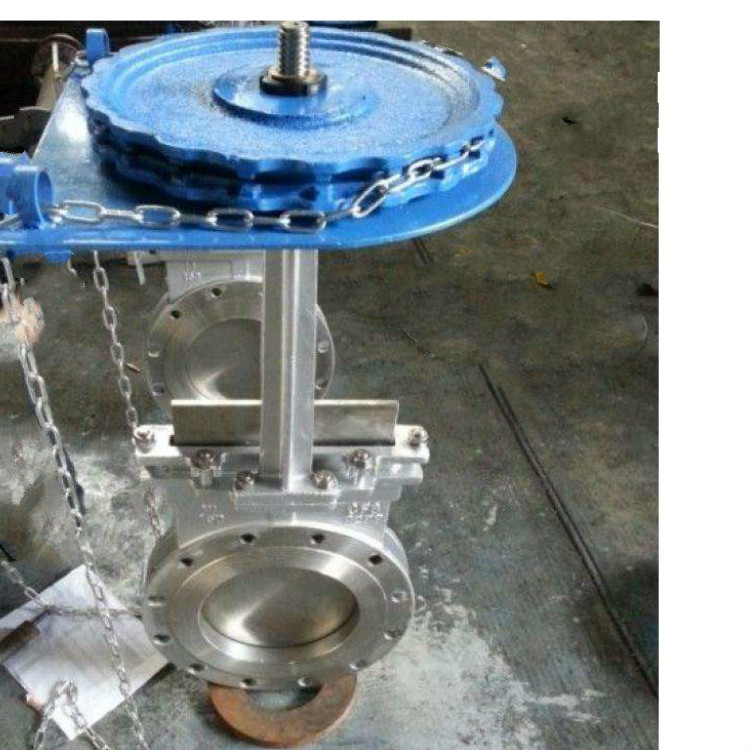

鏈輪刀形閘閥鏈傳動由兩個鏈輪和繞在兩輪上的中間撓性件——鏈條所組成??挎湕l與鏈輪之間的嚙合來打開或關閉刀形閘閥閘板。通常用于遠程操作位于高處,或通常難于靠近的工況下。
PZL73H鏈輪刀形閘閥產品特點:
1.可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物。
2.整體不銹鋼材質,可防止腐蝕破壞。
3.不銹鋼閘板可防止腐蝕引起的密封泄漏。
4.短結構長度,可節省原料、安裝空間,也有效支持管道強度。
5.科學的上密封填料函設計,使上密封安全有效,經久耐用。
6.三角形的支架節省原材料,保證需要的力學性能。
7.閥體上的導向塊使閘板正常運動。擠壓塊保證閘板的有效密封。
8.可任意選用驅動機構。
9.V型閘板可作為調節閥使用
鏈輪刀形閘閥主要性能規范:
公稱壓力PN(MPa) | 試驗壓力(MPa) | 適用介質 | 工作溫度(℃) |
殼體 | 密封 |
0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤80℃ |
1.0 | 1.5 | 1.1 |

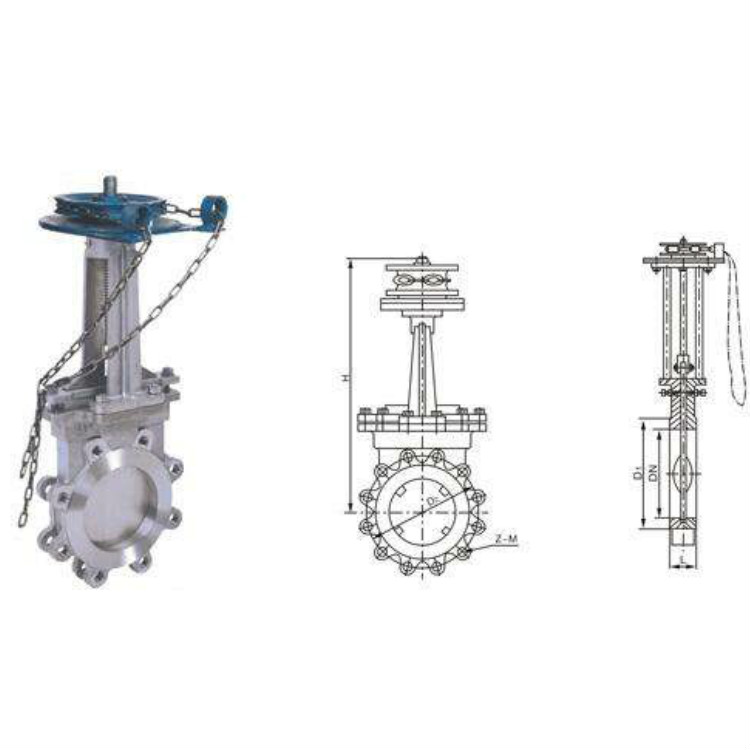

鏈輪刀形閘閥主要外形及連接尺寸:
