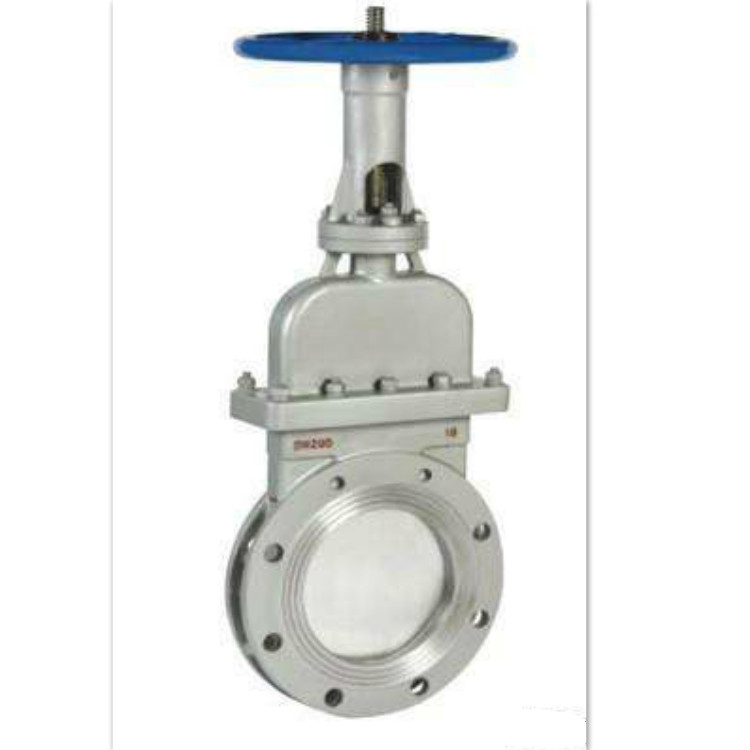

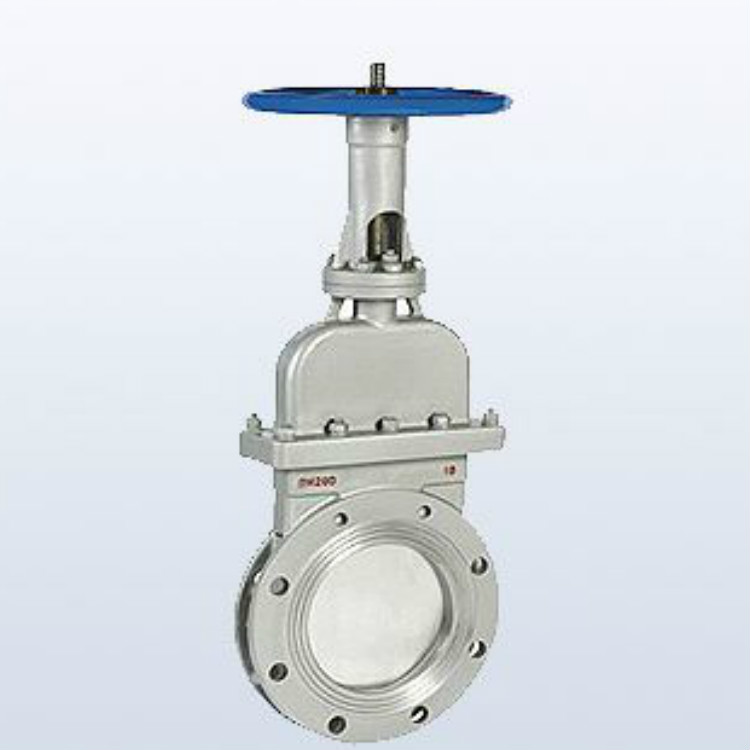

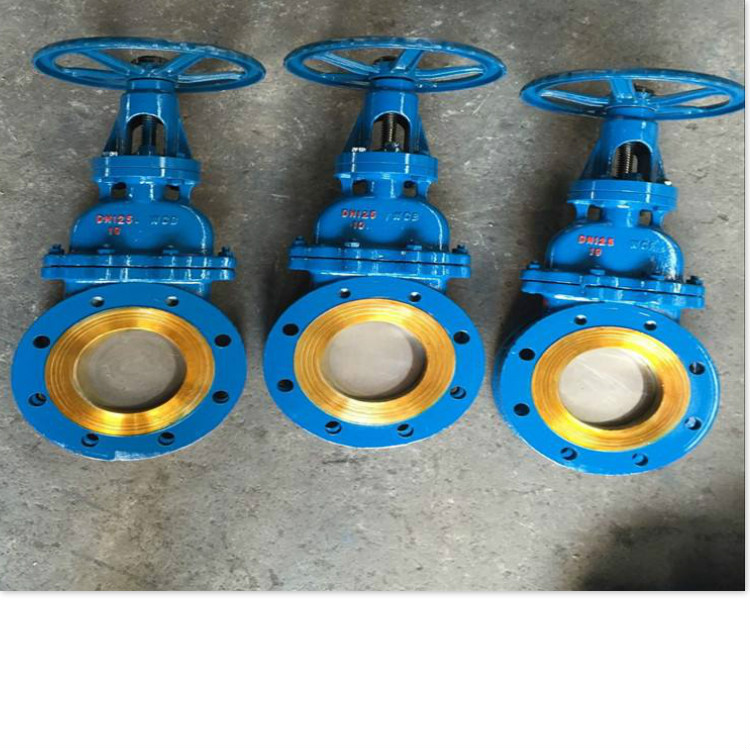

DMZ73X/H/F/W-10C/16P手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥采用刀型閘板,具有良好的剪切截止作用,最適宜于漿料、粉粒料、纖維、漿液、泥沙漿、污水處理等難以控制的流體,廣泛應用于污水處理,化學工業,采煤業,造紙業,制糖業、自來水,造紙、鋼廠、建筑,食品,電力、醫藥,能源系統等各種大型企業排渣管道流體管線上作為接通或截?cái)嘌b置使用。
『特點』
具有良好的剪切功能;
可升的閘板密封面,可刮除密封面上的粘著物,自動**雜物;
不銹鋼閘板可防止腐蝕。
結構長度短,可節省原料、安裝空間,也有效支持管道強度。
手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥技術規范』
型號:MPZ73H、MPZ73F;
公稱壓力:0.6MPa、1.0MPa、1.6MPa、150Lb;
公稱通徑:DN50~2000mm ;
適用溫度:-20~+800℃ ;
主體材料:WCB、304、316、2025;
密封形式:硬密封,軟密封;
泄漏量:硬密封:D級(液體0.1×DNmm3/s)軟密封:A級(零泄漏);
配套附件:安裝法蘭;
應用:廣泛應用于污水處理,化學工業,采煤業,造紙業,制糖業、自來水,造紙、鋼廠、建筑,食品,電力、醫藥,能源系統等各種大型企業排渣管道流體管線上作為接通或截?cái)嘌b置使用。
手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥主要零件材料
體、蓋 Body、Bonnet | 閘板Disc | 閥桿Siem | 密封面 Sealing |
不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I | 碳鋼、不銹鋼 C.S、S.S | 不銹鋼 S.S | 橡膠、四氟、不銹鋼、硬質合金 Rubber 、PTFE、S.S、Carbide Alloy |
閥性能規范
公稱壓力(MPa) Nominal Pressure | 殼體試驗(MPa) Shell Test | 密封試驗(MPa) Seal Test | 工作溫度 Working Tempe ration | 適用介質 Suitable |
1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion |
1.6 | 2.4 | 1.8 | ≤100℃ |
手動暗板刀型閘閥、暗桿式漿閘閥、煤氣刀閘閥主要連接外型尺寸
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 48 | 90 | 110 | 300 | 4- M 12 | 1.0 | 50 | 48 | 100 | 125 | 300 | 4- M 16 |
65 | 48 | 110 | 130 | 310 | 4- M 12 | 65 | 48 | 120 | 145 | 310 | 4- M 16 |
80 | 51 | 125 | 150 | 330 | 4- M 16 | 80 | 51 | 135 | 160 | 330 | 4- M 16 |
100 | 51 | 145 | 170 | 380 | 4- M 16 | 100 | 51 | 155 | 180 | 380 | 8- M 16 |
125 | 57 | 175 | 200 | 440 | 8- M 16 | 125 | 57 | 185 | 210 | 440 | 8- M 16 |
150 | 57 | 200 | 225 | 500 | 8- M 16 | 150 | 57 | 210 | 240 | 500 | 8- M 20 |
200 | 70 | 255 | 280 | 580 | 8- M 16 | 200 | 70 | 265 | 295 | 580 | 8- M 20 |
250 | 70 | 310 | 335 | 670 | 12- M 16 | 250 | 70 | 320 | 350 | 670 | 12- M 20 |
300 | 76 | 362 | 395 | 820 | 12- M 20 | 300 | 76 | 368 | 400 | 820 | 12- M 20 |
350 | 76 | 412 | 445 | 900 | 12- M 20 | 350 | 76 | 428 | 460 | 900 | 16- M 20 |
400 | 89 | 462 | 495 | 1020 | 16- M 20 | 400 | 89 | 482 | 515 | 1020 | 16- M 22 |
450 | 89 | 518 | 550 | 1150 | 16- M 20 | 450 | 89 | 532 | 565 | 1150 | 20- M 22 |
