閘閥產品簡介:

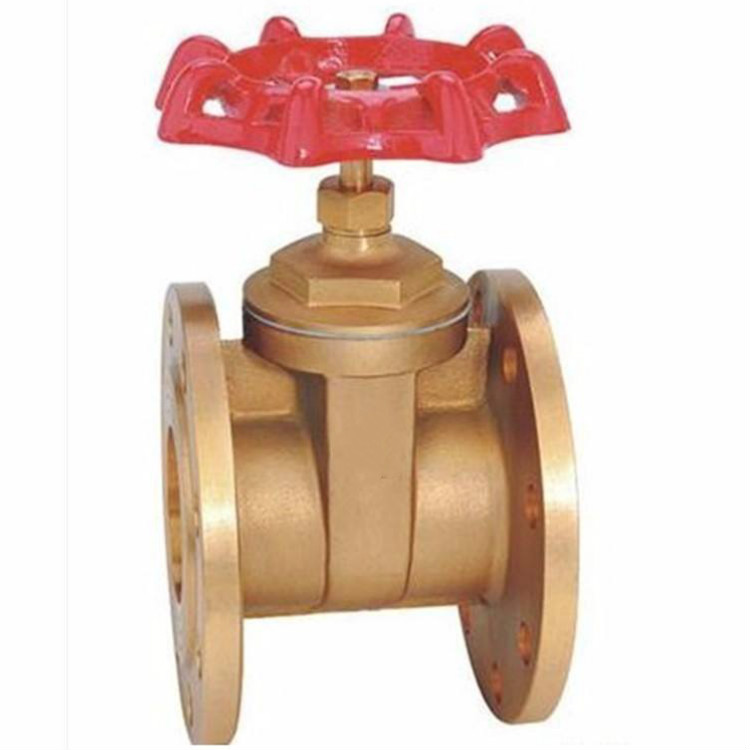

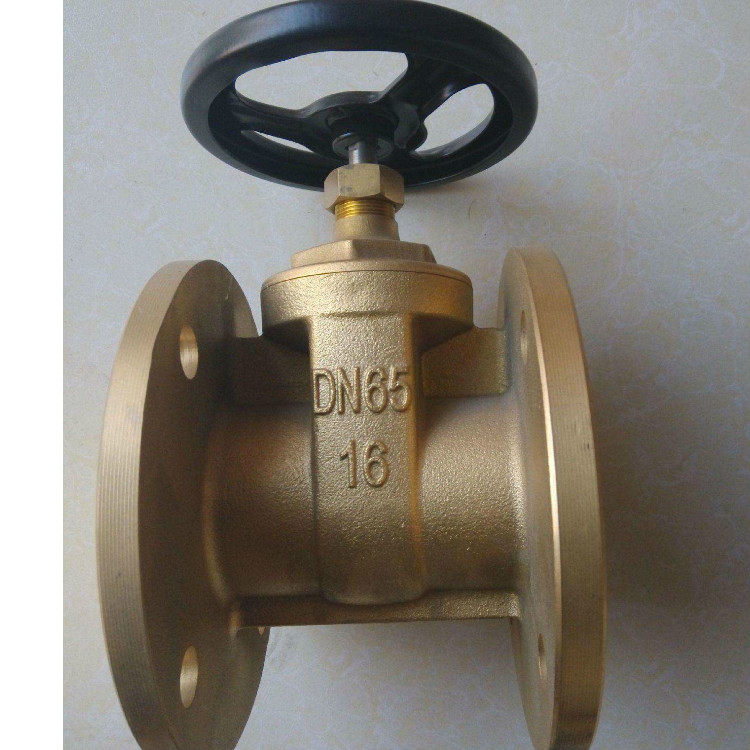

黃銅法蘭閘閥Z45W-16T分變壓器專用型(中型)和通用重型,采用法蘭連接結構,閥桿采用封閉式設計,在管道起切斷介質用,即全開或全關使用。一般應用與建筑、電力、市政等的水暖系統、變壓器油系統等.黃銅法蘭閘閥Z45W-16T兩種型,還有一種形體較大,一般口徑在DN125-DN300之間,適合用于水等非腐蝕性介質.本產品整體采用優質黃銅鍛壓后,再經過精良的數控機床精加工.在出廠前經過嚴格試壓、檢驗等,確保出廠的產品質量達到國標要求.
閘閥主要性能與特點:
1.適合用于水、油、氣體等,具有防腐性。
2.絲口閥蓋,一般應用于低壓工況。
3.單閘板結構,閘板上升后成全通徑流量,流量大。
閥門的主要零件材料選用:
閥體/閥蓋:黃銅 CW617N HPB59-1
閘板及內件:黃銅 CW617N HPB59-1
填料密封:PTFE聚四氟
手輪:鑄鐵
閥門外型結構及連接端尺寸參考:
DN | SIZE | L | H | D | K | D1 | n-φd |
15 | 1/2 | 81 | 78 | 95 | 65 | 58 | 4-14 |
20 | 3/4 | 90 | 87 | 105 | 75 | 58 | 4-14 |
25 | 1 | 112.5 | 105 | 115 | 85 | 71 | 4-14 |
32 | 1 1/4 | 113 | 120 | 140 | 100 | 78 | 4-18 |
40 | 1 1/2 | 119 | 125 | 150 | 110 | 97 | 4-18 |
50 | 2 | 119 | 140 | 155 | 125 | 107 | 4-18 |
65 | 2 1/2 | 137 | 172 | 180 | 145 | 126 | 4-18 |
80 | 3 | 158 | 196 | 195 | 160 | 175 | 8-18 |
100 | 4 | 174 | 245 | 215 | 180 | 193 | 8-18 |
以上黃銅法蘭閘閥資料僅做參考,具體資料請與我公司聯系,我們期待您的來電,來函。我們鄭重承諾所生產的產品質量可靠,一年如出現質量問題保修包換。
