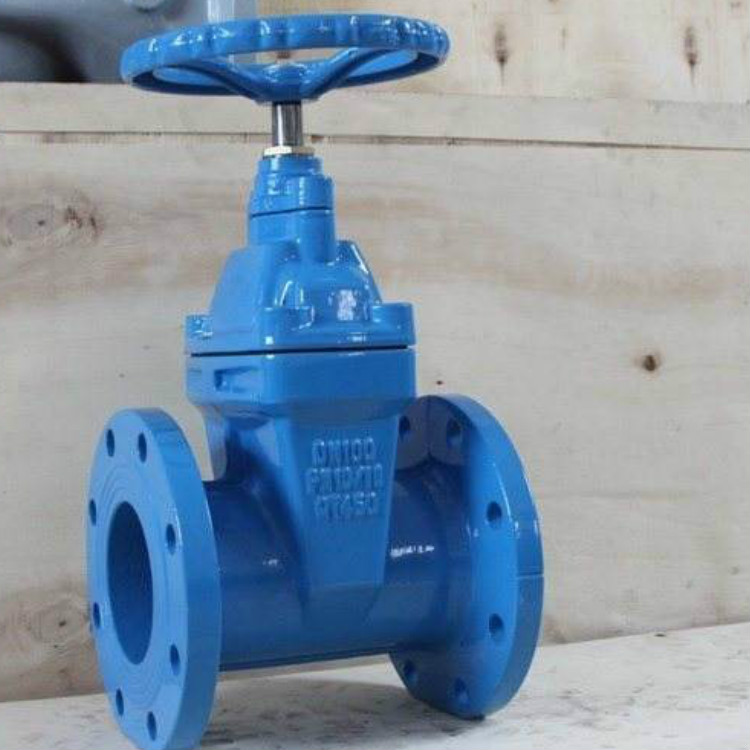

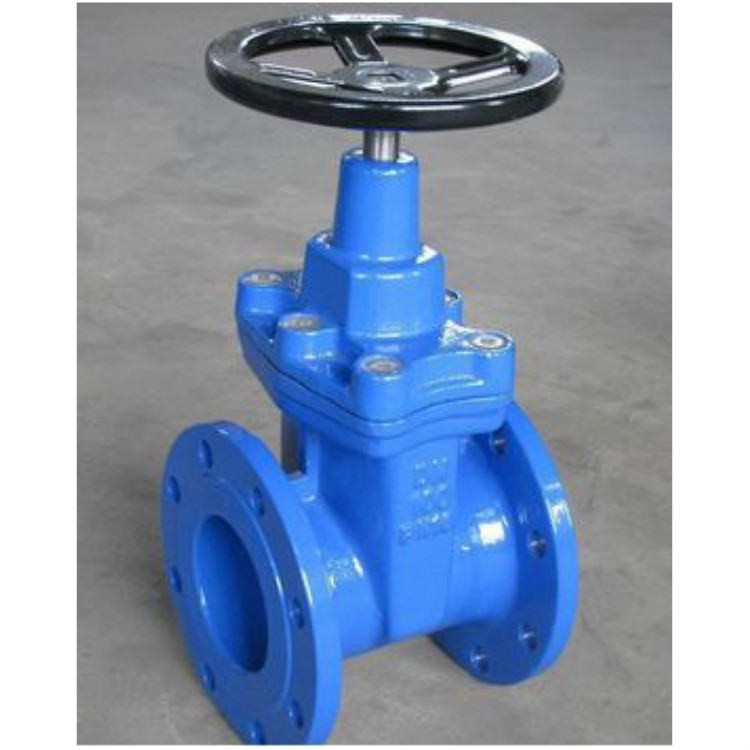

球墨鑄鐵(QT450),RVHX(Z45X),暗桿軟密封(彈性座封)閘閥| 產品名稱： | 暗桿彈性座封閘閥 | 產品型號： | RVHX(Z45X) | | 產品口徑： | DN40-1200MM | 工作壓力： | PN1.0/1.6/2.5Mpa | | 適用介質溫度： | 0～80℃ | | 產品說明： | 彈性座封閘閥（軟密封閘閥）克服了一般普通閘閥普遍存在的滲水和生銹、彈性疲乏等缺陷，它利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點?？蓮V泛用于自來水、污水、建筑、消防、石油、化工、食品、醫藥、輕防、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

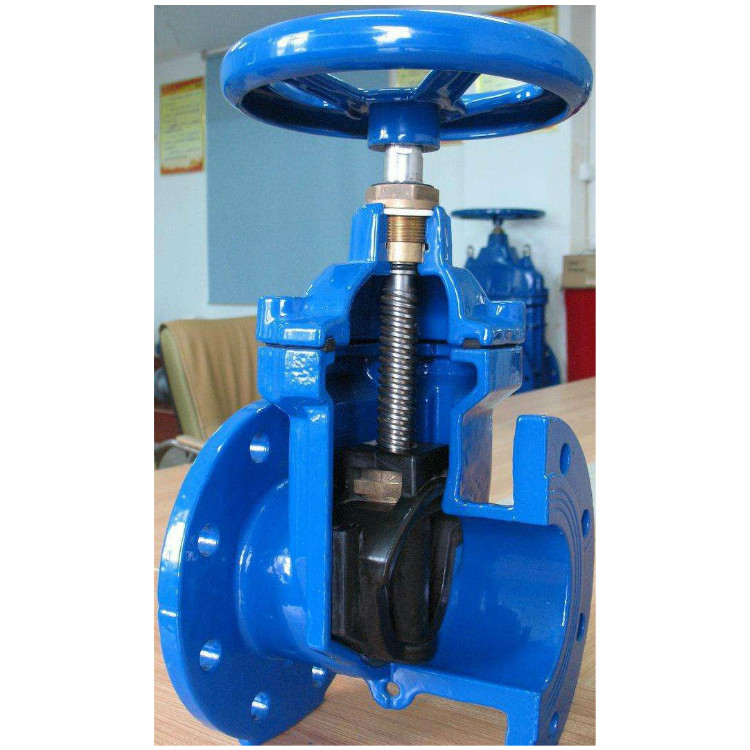

結構性能特點：1、閥座底部無凹槽且為平底式結構，與閥體通徑一致，避免雜物淤積，使流體暢通無阻。2、閥體閥蓋內外涂裝無毒性環氧樹脂，其厚度不低于，在使用中不開裂，不脫落。3、閥板表面全包覆橡膠，橡膠與骨芯架結合牢固，不易脫落，彈性優良。4、閥桿與閥蓋之間上密封采用三道O型橡膠密封圈，閥桿轉動輕便，密封可靠且使用壽命長。5、閥體采用精密鑄造工藝,與閥板精確吻合,密封性能好、互換性能好。6、閥門零部件表面和內件材料均不受水腐蝕，可直接用于生活飲用水系統。
主要外形尺寸: 公稱通徑 | L | D1 | D2 | D3 | H | B | f | n-Φd | 配用螺給 | mm | inch | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 40 | 1 1/2″ | 165 | 88 | 110 | 150 | 310 | 18 | 3 | 4-Φ18 | M16 | 50 | 2″ | 178 | 102 | 125 | 165 | 340 | 20 | 3 | 4-Φ18 | M16 | 65 | 2 1/2″ | 190 | 122 | 145 | 185 | 370 | 20 | 3 | 4-Φ18 | M16 | 80 | 3″ | 203 | 133 | 160 | 200 | 410 | 22 | 3 | 8-Φ18 | M16 | 100 | 4″ | 229 | 158 | 180 | 220 | 450 | 24 | 3 | 8-Φ18 | M16 | 125 | 5″ | 254 | 184 | 210 | 250 | 480 | 26 | 3 | 8-Φ18 | M16 | 150 | 6″ | 267 | 212 | 240 | 285 | 550 | 26 | 3 | 8-Φ23 | M20 | 200 | 8″ | 292 | 268 | 295 | 340 | 630 | 30 | 3 | 8-Φ23 | 12-Φ23 | M20 | 250 | 10″ | 330 | 320 | 350 | 355 | 405 | 750 | 32 | 3 | 12-Φ23 | 12-Φ27 | M20 | M24 | 300 | 12″ | 356 | 370 | 400 | 410 | 460 | 820 | 32 | 4 | 12-Φ23 | 12-Φ27 | M20 | M24 | 350 | 14″ | 381 | 430 | 460 | 470 | 520 | 980 | 36 | 4 | 16-Φ23 | 16-Φ27 | M20 | M24 | 400 | 16″ | 406 | 482 | 515 | 525 | 580 | 1010 | 38 | 4 | 16-Φ27 | 16-Φ31 | M24 | M27 | 450 | 18″ | 432 | 532 | 565 | 585 | 640 | 1195 | 40 | 4 | 20-Φ27 | 20-Φ31 | M24 | M27 | 500 | 20″ | 457 | 585 | 620 | 650 | 715 | 1270 | 42 | 4 | 20-Φ27 | 20-Φ34 | M24 | M30 | 600 | 24″ | 508 | 685 | 725 | 770 | 840 | 1390 | 48 | 5 | 20-Φ31 | 20-Φ37 | M27 | M33 | 700 | 28″ | 610 | 800 | 840 | | 895 | 1550 | 40 | 5 | 24-Φ31 | | M27 | | 800 | 32″ | 660 | 905 | 950 | | 1015 | 1750 | 44 | 5 | 24-Φ34 | | M30 | | 900 | 36″ | 711 | 1005 | 1050 | | 1115 | 1950 | 46 | 5 | 28-Φ34 | | M30 | | 1000 | 40″ | 811 | 1110 | 1160 | | 1230 | 2170 | 50 | 5 | 28-Φ38 | | M33 | |
DN40~1000法蘭連接螺栓及螺孔執行GB4216.4(PN10)和GB4216.5(PN16)。
DN40~200法蘭外徑執行GB4216.4(PN10)/GB4216.5(PN16)。
DN250~600執行GB4216.5(PN16)，DN700~1000執行GB4216.4(PN10)。
DN40~1000結構長度執行GB12221-89之表3短體。
本企業若有尺寸變更，恕不另行通知。
工作溫度：丁腈橡膠≤80℃、三元乙丙橡膠≤120℃，氟橡膠≤160℃。 |
